Обеспечение монолитности зданий при помощи структурного остекления их фасадов

Что такое стеклянный фасад?

Стеклянные фасады – это в первую очередь изящество современных зданий, любых размеров и форм, выполненые из стекла и имеющие зачастую металлические основания. Применение их довольно обширно, они подходят как для торговых, офисных и развлекательных центров, так и для жилых частных или многоэтажных домов. Что без сомнения подтверждает, что область применения этих фасадов безгранична. Использования стекла, придает зданиям новые свойства:

  • Безупречный современный внешний вид;
  • Долговечность;
  • Термоустойчивость;
  • Светопрозрачность.

Использование стекла в качестве фасадов всегда было популярно для административных и коммерческих объектов, но в данный момент эту популярность активно перехватывают жилые дома. Как примером служит популяризация использования теплой стеклянной стены в загородном особняке. Зачастую для них используется стекла тепло сберегающим покрытием. Что способствует наличие красивой прозрачной стены во весь проем, соответствующей к тому же всем нормам энергосбережения помещений и улучшаешь освещение внутри помещения.

Стандартные фасады

В стандартных фасадах такое крепление осуществляется с помощью прижимных планок и декоративных крышек стоек и ригелей. Прижимные планки с установленным в них эластичным полимерным уплотнителем при

Стандартный фасад с 2-х камерным стеклопакетом

помощи крепежных винтов (болтов), вкручиваемых в специальные посадочные места с шагом 250-300 мм, крепятся к стойкам и ригелям. В “теплых” фасадах крепежные винты (болты) проходят через термоизоляционный элемент – вставку, обычно изготавливаемую из полиамида и выполняющую функцию терморазрыва между холодной внешней областью и внутренней теплой зоной фасада. Ширина термоизоляционного элемента подбирается в зависимости от ширины стеклопакета. В “холодных” фасадах термоизоляционный элемент не устанавливается.

На прижимные планки фасадов методом простого защелкивания, что обеспечивает соответсвующая геометрия профилей, сверху крепятся декоративные крышки стоек и ригелей, форма которых может быть различной. В стандартном исполнении, когда используются плоские декоративные крышки, наружная плоскость ригелей и стоек выходит за плоскость остекления на 12-20 мм, образуя ярко выраженное поэлементное членение фасада. Эта характерная особенность, а также цвет и форма декоративных крышек являются важными элеметами архитектурной композици.

Особенности стеклопакетов

Стеклопакет для структурного остекления

Одной из важнейших особенностей структурного остекления является устройство стеклопакетов. Их структура такова, что стекло, размещённое снаружи, немного больше по размерам, чем внутреннее. Это обеспечивает его надёжное крепление к каркасу, так как приклеивается внутреннее и внешнее стекло.

Для изготовления таких стеклопакетов используется два вида стёкол. Внешнее стекло – калённое, внутреннее – триплекс.

Также свои особенности имеют швы между стеклопакетами. Они должны быть не менее 1–1,2 см, чтобы обеспечить целостность конструкции во время расширения металла или стекла. Такие изменения обычно возникают во время температурных перепадов.

Крепление стекла при структурном остеклении

Из чего складывается стоимость остекления фасада?

Несмотря на заверения множества рекламных проспектов, остекление фасадов было и остается дорогим способом отделки. Стоимость и некоторые практические свойства способствуют применению технологий остекления для обустройства фасадов крупных коммерческих объектов, торговых центров, общественных зданий. В частном строительстве для индивидуальных домов и коттеджей остекление фасада используют значительно реже. Общая цена на остекление фасада складывается из следующих составляющих:

  1. Тип остекления, предполагаемая технология;
  2. Сложность проекта, дизайна, архитектуры;
  3. Вид необходимых материалов (тип стекла, сплава каркаса и т.д.);
  4. Общая площадь объекта;
  5. Тип и назначение здания;
  6. Дополнительные опции (усиленная теплоизоляция, покрытия стекол и проч.).

Поскольку все проекты рассчитываются индивидуально, стоимость одного и того же вида остекления на квадратный метр, может значительно варьировать для каждого конкретного объекта.

Основные отличия

Принцип структурного остекления

Основной отличительной характеристикой структурного остекления является отсутствие в нём прижимных элементов. Если выполняют остекление с двух сторон, то в таких случаях не исключается использование горизонтальных и вертикальных прижимов.

Их ещё называют ригельными и стоечными соответственно. В таком случае данный способ называют полуструктурным.

Итак, структурное остекление фасада имеет почти те же характеристики, что стоечно-ригельное, но только отсутствует прижимная планка. Приведём основные его отличительные характеристики:

  1. Фасадный каркас состоит из стоек, которые устанавливаются вертикально, и ригелей, расположенных горизонтально.
  2. Для изготовления элементов каркаса применяют разные материалы. Одним из самых распространённых является алюминиевый профиль со специальными вкладышами для обеспечения теплоизоляции.
  3. Крепление каркаса выполняется между верхними и нижними перекрытиями. Сам каркас можно просмотреть только с внутренней части помещения. Снаружи видны только стеклопакеты. Швы между ними в основном составляют около одного сантиметра.

Полуструктурное остекление

Это комбинированный способ установки стеклопакетов. По внешнему виду не отличается от структурного фасадного остекления, вся разница заключается в технологии установки стеклопакетов.

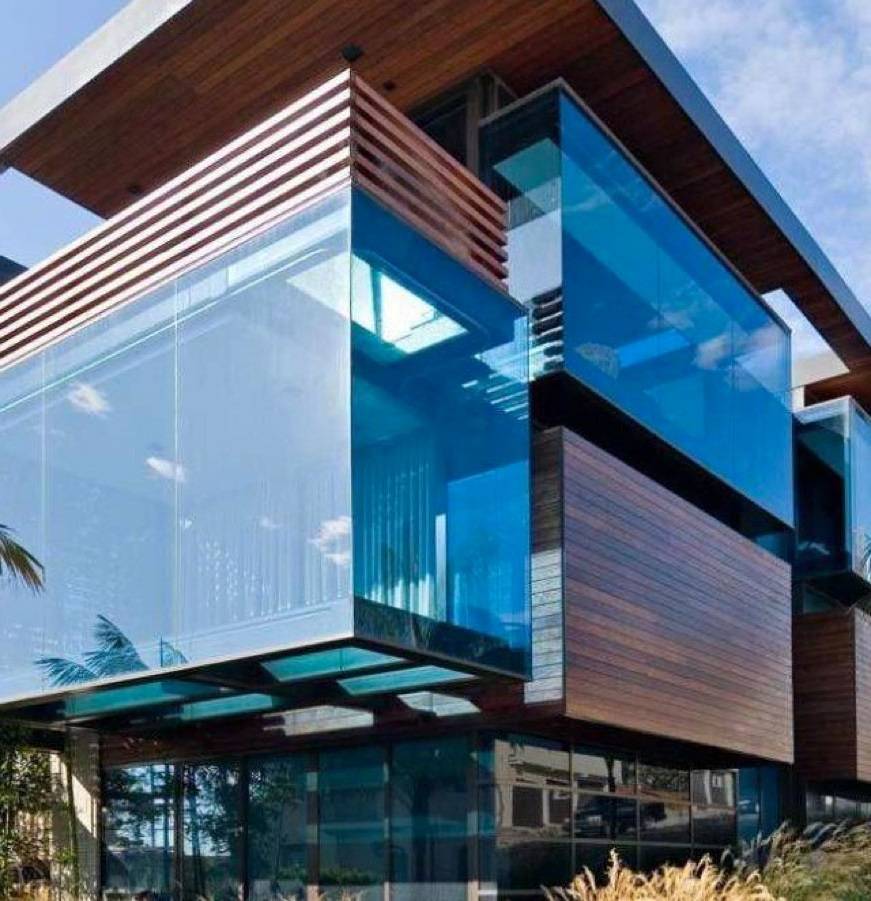

Фасад коттеджа с применением структурного остекления

Полуструктурное остекление используется тогда, когда по дизайнерской задумке фасада должен быть монолитным, без видимых границ. А размер стеклопакетов не позволяет применять структурный фасад. Различают два подвида полуструктурного остекления:

  • Применение «ступенчатого» стеклопакета;
  • Применение тонких и малозаметных прижимных планок.

«Ступенчатый» стеклопакет

Симбиоз из классики и модерна. В зависимости от типа фасада используются либо стойки, либо ригеля. На них закрепляется стеклопакет, снабженный зубом для крепления на полурамку.  Фасад выглядит более монолитно, чем при классическом способе крепления. При этом наличие стоек или ригелей из алюминия в значительной степени увеличивает диапазон применения полуструктурного фасада.

Тонкие прижимные планки

По своей сути не отличается от классического крепления стеклопакетов в металлические рамки. Разница заключается в размере крышек прижимных планок. Они намного уже и не так заметны на поверхности фасада. Такое решение придает фасаду строгость классики и легкость структурной системы.

Оба варианта крепления стеклопакетов полуструктурным методом обладаю схожими достоинствами и недостатками:

Достоинства

  1. Герметичность. Позволяет использовать системы крепления для устройства наклонных фасадов и стеклянных крыш. Вода не попадет во внутренние помещения.
  2. Приятный внешний вид. Если сравнивать со стоечно-ригельной системой крепления, то полуструтурная позволяет получить более лёгкий и менее строгий фасад. При этом сохраняются все технические и прочностные характеристики классического варианта.
  3. Высокий показатель пропуска света. Он достигается за счёт улучшенной прозрачностью стекол.
  4. Для полуструктурного остекления можно использовать обычные оконные стеклопакеты. Нет препятствий для установки открывающихся створок.
  5. Стоимость квадратного метр фасада, устроенного по полуструктурой системе ниже, чем устроенного по структурной схеме. При этом видимых различий практически нет.
  6. Гибкость. Полуструктурное остекление фасада выдерживает значительные сезонные колебания температур.
  7. Огнестойкость.

Недостатки

  1. Ограничения по минимальной высоте здания. Данную систему не удастся смонтировать при высоте здания менее 3 метров.
  2. Герметичность. Кроме достоинства она является и недостатком. Естественный воздухообмен отсутствует. Для создания комфортных условий внутри здания необходим монтаж искусственной принудительной вентиляции или установка распашных створок.
  3. Конденсат на внутренней поверхности стекла.

Инновационный метод устройства фасада позволяет получить красивую стеклянную витрину здания.  Когда финансовая составляющая не так важна, а красота на первом месте применяются алюминиевые фасады со структурным остеклением.

Преимущества технологии

Структурное остекление фасадов помимо элегантной эстетики предлагает еще ряд бесспорных плюсов:

  • монолитный стеклянный фасад – это повышенный поток естественного света в помещениях внутри, а значит, траты на электроэнергию вполне возможно сократить;
  • свет и стекло добавляют ощущение пространства, не зря в таких объектах все офисы и площади кажутся просторнее. Кстати, это дает правильное чувство комфорта и спокойствия;
  • такое фасадное остекление позволяет эффективно организовывать проветривание помещений за счет открывающихся створок;
  • структурный фасад – это надежная, прочная, долговечная конструкция;
  • податливость материала открывает широкие возможности для архитектуры и дизайна – сегодня можно воплотить в облицовке здания практически любые формы;
  • монтаж структурного остекления фасадов может осуществляться в любой сезон, при этом работы не займут много времени;
  • ремонтопригодность фасада – даже если в случае форс-мажора некоторые панели будут повреждены, их всегда можно заменить;
  • такое решение как нельзя лучше подходит для фасадов большой площади – выигрышный визуальный эффект обеспечен;
  • лицевая сторона здания может быть зеркальной, прозрачной или цветной;
  • благодаря бесшовной конструкции, пыль и грязь не будут скапливаться, а значит, ухаживать за таким фасадом потребуется гораздо реже по сравнению с другими типа остекления.

В этот же список стоит добавить экологическую безопасность. Сегодня, когда коммерческие компании тратят массу сил на поддержание безопасных трендов, стеклянный фасад вписывается в ситуацию как нельзя лучше. Современное стекло – это действительно безопасно для природы и людей, не портит ресурсы и не выделяет токсичных веществ в помещения.

Звуко-, влаго- и теплоизоляционные характеристики такого фасада тоже на высоте, что также положительно сказывается на комфорте находящихся внутри такого здания сотрудников и посетителей.

Герметичность структурного фасада достигается благодаря использованию качественных материалов, в том числе специальных резиновых уплотнителей, герметика, многослойных стеклопакетов.

Помимо вышеперечисленного, этот вид остекления имеет высокую пожаростойкость, а также устойчивость к промерзанию и прочим атмосферным воздействиям.

Выбор системы

Система остекления для саун и зданий без сверления может быть различной. Наиболее популярные стеклянные фасады выполнены на основе данных технологий:

  • Структурное остекление фасадов зданий и саун. Метод предполагает объединение в общей конструкции с применением клеящих герметиков стекла, металла и керамики. Технология даёт возможность архитекторам собрать гладкий цельностеклянный фасад.
  • Вытяжная система: внешний слой включает стеклопакет и стекло, смонтированное на расстоянии в 17 см от стеклопакета. Получаемая воздушная прослойка или отводит воздух, или обеспечивает приток кислорода.
  • Холодный фасад для саун и зданий. Остеклить фасады в данном случае предстоит, применяя панели стекла. В роли теплоизоляции выступает конструкция стены, на которую крепят с зазором для воздуха внешний слой. Усилить эффект от фасада под стекло помогает подсветка.

Чтобы система функционировала долго, требуются совместные усилия проектировщика, архитектора и поставщиков материалов. Ключевой вопрос при проведении работ — гнутые системы или прямой профиль при выборе стекла для фасадов и конструкции стеклопакета. Технология остекления

Сплошное остекление фасадов выглядит респектабельно, так как позволяет получить идеально ровную поверхность в особенности при наличии подсветки. Не выделить фасад со стеклом достаточно сложно. Особого ухода панелям не требуется, а конструкция стоит относительно недорого. Ремонт жилых зданий, облицованных стеклом, ведётся быстро.

Сплошное остекление фасадов выглядит респектабельно, так как позволяет получить идеально ровную поверхность в особенности при наличии подсветки

Для коттеджей и прочих зданий применяется несколько технологий остекления:

  • Классическая.
  • Планарное (или ленточное) остекление. Система предполагает остекление на высоту менее 0,6 м. Планарное остекление отличается тем, что лист не вставляют в профиль.
  • Витражное остекление. На рамочный профиль крепят разного цвета стеклопакеты, позволяющие воплотить любую задумку дизайнера. Усиливает эффект от облицовки подсветка.
  • Конструктор. Подходит для саун и прочих строений.
  • Полуструктурное остекление на рамке.
  • Структурное остекление. Коэффициент остекленности фасада здания в данном случае выбирается согласно проекту.

Особенности крепления

Крепление стеклопакетов выполняют с помощью силиконового герметика. Этот материал позволяет защитить элементы остекления от любых атмосферных и механических воздействий, обеспечивая надёжную герметизацию.

Герметик

К положительным характеристикам силиконового герметика можно отнести:

  1. Надёжность. С помощью герметика можно клеить не только стекло, но также металлические, каменные и керамические элементы.
  2. Его цвет можно подобрать под оттенок фасада, а можно использовать бесцветный.
  3. Обладают отличными характеристиками выдерживания различного температурного режима. Им можно работать как при минус 300, так и при плюс 400.

Некоторые стеклопакеты дополнительно снабжены встроенными крепёжными элементами, но при этом не исключается применение герметика. Так как именно с помощью этого материала крепится наружное стекло конструкции. Подробнее о структурном остеклении смотрите в этом видео:

Подтипы структурного остекления

Одним из выгодных типов остекления фасадов является полуструктурное. В нём комбинируются такие типы, как структурное и ригельно-стоечное. Особенностью является использование с внутренней части профилей прижимных механизмов, а герметизация с помощью силикона выполняется только для внешнего стекла.

Фасады со структурным остеклением можно обустраивать как четырёхсторонними, так и двухсторонними. Зависит это от выбора системы монтажа.

Структурное фасадное остекление содержит в себе главное условие: крепёжные элементы размещены так, чтобы они не просматривались с внешней стороны. В основном они размещаются между стёклами. Чаще всего стараются не использовать дополнительные крепления, а применяют только герметик.

При таком монтаже крепление профилей производится внутри стеклопакетов. Само стекло фиксируют, используя специальные поворотные скобы, напоминающие по своему внешнему виду пропеллеры. Подробнее о стеклянных фасадах смотрите в этом интересном видео:

Основные отличия

Принцип структурного остекления

Основной отличительной характеристикой структурного остекления является отсутствие в нём прижимных элементов. Если выполняют остекление с двух сторон, то в таких случаях не исключается использование горизонтальных и вертикальных прижимов.

Их ещё называют ригельными и стоечными соответственно. В таком случае данный способ называют полуструктурным.

Итак, структурное остекление фасада имеет почти те же характеристики, что стоечно-ригельное, но только отсутствует прижимная планка. Приведём основные его отличительные характеристики:

  1. Фасадный каркас состоит из стоек, которые устанавливаются вертикально, и ригелей, расположенных горизонтально.
  2. Для изготовления элементов каркаса применяют разные материалы. Одним из самых распространённых является алюминиевый профиль со специальными вкладышами для обеспечения теплоизоляции.
  3. Крепление каркаса выполняется между верхними и нижними перекрытиями. Сам каркас можно просмотреть только с внутренней части помещения. Снаружи видны только стеклопакеты. Швы между ними в основном составляют около одного сантиметра.

Основные характеристики подтипов систем

Фасады со структурным остеклением могут быть четырехсторонними и двухсторонними согласно применяемым в процессе монтажа системам. Полуструктурное остекление может оказаться наиболее выгодным сочетанием структурного и ригельно-стоечного типа, поскольку при нем герметизация швов проводится в одном направлении при помощи прижимных профилей. С другой стороны стыки герметизируют, используя силикон.

Основные характеристики стоечно-ригельного фасада.

Структурное остекление подразумевает компактность крепежных элементов, которые скрыты внутри швов между стеклами. Для фиксации стекла применяются несколько способов, из которых самые распространенные — механический и клеевой стык. При первом используются поворотные фиксаторы, второй основан на агдезии герметиков.

В условиях климата средней полосы структурное остекление проводится на основе технологии применения поворотных фиксаторов, что является оптимальным для теплых фасадов зданий. В данном случае профили опираются и крепятся с учетом пространства внутри стеклопакета. Стекло фиксируется на сооружении поворотными скобами в виде пропеллеров с двумя прижимами.

Структурное остекление производится с использованием особых стеклопакетов, в которых рамка, заполненная абсорбентом, располагается на заглублении в 50 мм. Таким образом, по периметру образуются пазы, а прижимы при монтаже ориентируются параллельно швам, углубляются и стягиваются саморезами.

Сегодня в работе со структурным остеклением фасадов просматривается направление к минимизации, облегчению сооружений — как несущих, так и ограждающих. Это заметно и в строительстве, и в дизайне.
