Отличительная характеристика фасадных термопанелей Белань

Термопанели

Представляют собой плиты пенополистирола высокой марки (25, 35), на которые с лицевой стороны нанесён декор в виде кладки клинкерным кирпичом или каменного рельефа. В комплект поставки, как правило, входят цокольный профиль, фасадные дюбели, закладные элементы и затирка для швов.

Порядок работы

1. Размечаем при помощи гидроуровня начало отделки (снизу) и монтируем стартовый профиль дюбелями с шагом 500 мм. Следует соблюдать отступ от стены 10–20 мм, используя закладные элементы (пластиковые шайбы).

Внимание! Необходимо оставить технологический зазор 30–40 мм между отмосткой и стартовым профилем во избежание повреждений фасада при ее деформации. 2. Заполнить монтажной пеной пространство между профилем и стеной

Заполнить монтажной пеной пространство между профилем и стеной

2. Заполнить монтажной пеной пространство между профилем и стеной.

3. При монтаже первой панели от угла подрезаем её вдоль стыка под 45 градусов.

4. На срезе стыка делаем паз 30 мм шириной и 10–15 мм глубиной для укладки монтажной пены.

5. Под каждую первую панель ряда наносим пену.

6. Устанавливаем первую панель.

7. При неровных стенах — выставляем панель по уровню. Пазуха должна быть не более 50 мм. Подкладываем пластиковые шайбы для временной фиксации.

8. В каждой панели в отмеченных местах влиты крепёжные буксы. В другом случае металлические шайбы в форме шва находятся снаружи и хорошо видны. Засверливаем отверстия в панелях на «швах» по намеченным отверстиям.

9. В отверстия запускаем монтажную пену так, чтобы она заполнила пространство в точке крепежа. Не стоит выливать туда весь баллон — это не улучшит свойств фасада.

Внимание! Используйте дюбели из комплекта (пластиковая оболочка с винтовым штоком). Рабочая длина дюбеля равна двойной толщине плиты плюс 20 мм. 10

Ключевой момент. Предельно аккуратно фиксируем дюбелями панель к стене, используя пробойник — шляпка дюбеля должна плотно сесть в крепёжную буксу, но не передавить материал

10. Ключевой момент. Предельно аккуратно фиксируем дюбелями панель к стене, используя пробойник — шляпка дюбеля должна плотно сесть в крепёжную буксу, но не передавить материал.

11. Заполняем отверстие пеной до дюбеля.

12. Заполняем пеной наружный зазор пазухи между стеной и панелью по периметру.

13. На скрытых поверхностях полушипа и полупаза букс может не быть, но эти места должны быть надёжно закреплены. Для этого можно использовать обычные «зонтики», предварительно нарезав «пером» посадочное место для шляпки.

14. Угловые и сводные элементы оконных и дверных проёмов подгоняются индивидуально. Для этого рекомендуем приобретать запасные декоративные плитки.

15. Следующие панели монтируются с нанесением пены на скрытые поверхности стыков.

16. Затирка швов выполняется специальными затирочными составами с последующей расшивкой.

Существует разновидность термопанелей на основе OSB-плит. Это позволяет монтировать их на обрешётку, подобно сайдингу.

Достоинства:

1. При монтаже термопанели создаётся дополнительная воздушная пазуха, улучшающая теплоизоляционные свойства фасада.
2. Самонесущая конструкция является сама по себе каркасом.
3. Возможность ремонта декора (замены плитки).
4. Использование популярных материалов (все комплектные изделия можно заменить или дополнить).
5. Тщательно продуманная, простая технология.
6. Разнообразие внешнего исполнения.

Недостатки:

1. Высокая стоимость панелей.
2. Требует тщательной выверки при планировании фасада.

Зависимость цены 1 м2 термопанели от толщины утеплителя:

Производитель	Марка утеплителя	Толщина утеплителя, мм	Площадь панели, м2	Цена 1м2, руб.	Примечание
Rocky, Украина	15	20	0,24	525	«Фагот», серая, без плитки
Rocky, Украина	15	20	0,24	708	«Фагот», Элит*, без плитки
Rocky, Украина	35	50	0,24	660	«Фагот», серая, без плитки
Rocky, Украина	35	50	0,24	852	«Фагот», Элит, без плитки
«Фрайд», Россия	25	30	0,97	1800	Панель с керамогранитной плиткой Estima
«Фрайд», Россия	25	100	0,97	2580	Панель с керамогранитной плиткой Estima, Испания
TERMOSIT, Россия	15	30	0,63	1900	Панель с клинкерной плиткой Ceramika Paradiz, Польша
TERMOSIT, Россия	25	80	0,59	3120	Панель с клинкерной плиткой Ceramika Paradiz, Польша
Haacke Isolierklinker, Германия	Стиропор BASF	74	0,65	2750	Производство Германия
Haacke Isolierklinker, Германия	Стиропор BASF	94	0,65	3150	Производство Германия
Haacke Isolierklinker, Германия	Стиропор BASF	114	0,65	3450	Производство Германия

* — исполнение «Элит» включает в себя покраску и лакировку поверхности

Внимание! В таблицах указаны цены только на стеновые панели. Для облицовки будут необходимы угловые и прочие элементы, цена на которые определяется производителем

Важнейшие особенности монтажа

Сам монтаж панелей предельно прост и не вызовет трудностей даже у человека, вообще не имеющего опыта отделки, важно лишь придерживаться инструкции. Изначально по нижней линии облицовки прибивается стартовая рейка, для которой обычно используют профиль CW-50. Если отделка комплектная, монтаж начинают с углов, если же фасад отделывается только рядными панелями — начать можно с произвольной точки

Если отделка комплектная, монтаж начинают с углов, если же фасад отделывается только рядными панелями — начать можно с произвольной точки.

1. Примерить панель на сухую и подготовить отверстия в местах крепления тарельчатых дюбелей;
2. Снять панель и нанести клей на торцы утеплителя по контуру, придерживаясь толщины в 20–25 мм;
3. Крупными комьями нанести клей на тыльную поверхность плиток, выступающих из шпунтованного края;
4. Нанести клей сплошным слоем на центральную часть и растереть его в одном направлении гребёнкой с высотой зуба 10–12 мм;
5. Приложить панель на место монтажа и наживить механический крепёж;
6. Сильно, но равномерно придавить панель к стене, добиваясь чтобы клей выступил по всему контуру подложки утеплителя;
7. Используя длинное правило, выровнять панель относительно соседних элементов и по контрольному шнуру;
8. Простучать панель деревянным бруском: в местах, где слышен глухой гулкий стук клей не пристал к стене, значит, панель нужно придавить немного сильнее;
9. Забить в тарельчатые дюбели распорные гвозди;
10. Убрать излишки клея и приступить к монтажу следующей панели.

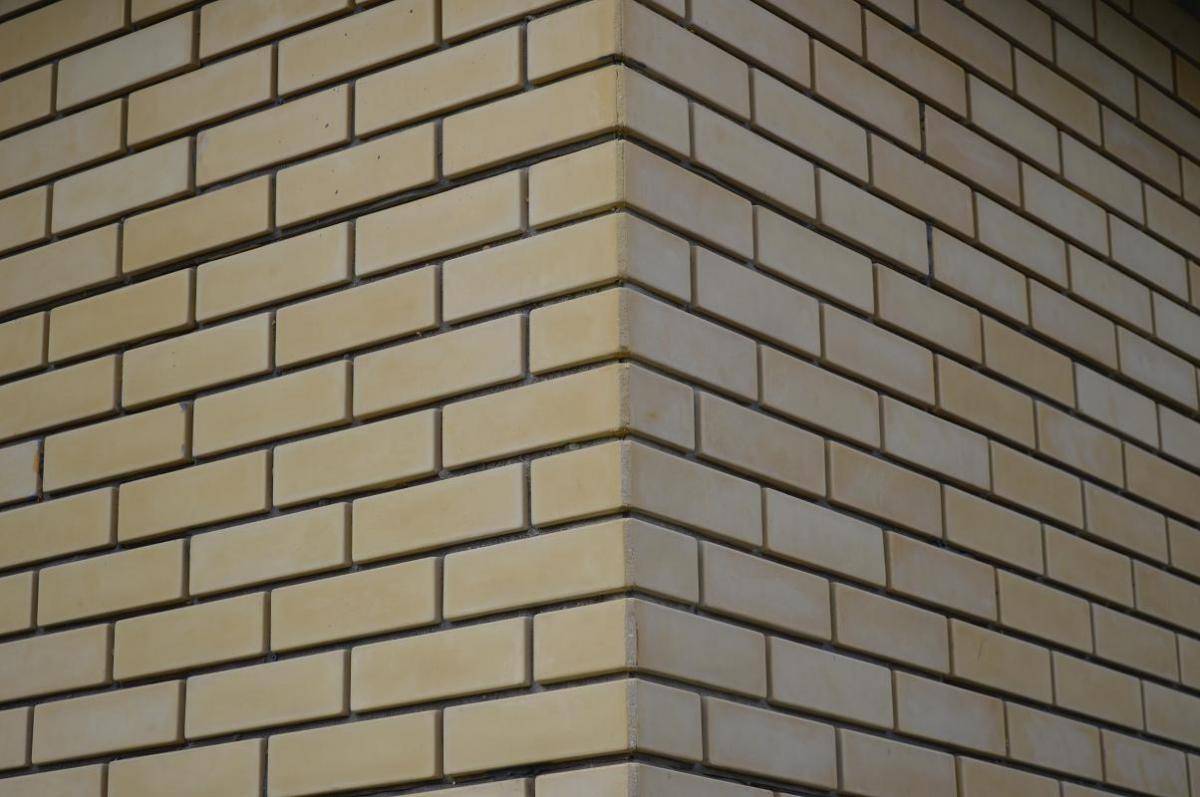

Примечание: Если отделка набирается только из рядных панелей, углы формируют заусовкой, подрезая панели болгаркой с алмазным кругом под 45°. При этом нужно заранее определить смещение добора так, чтобы обрезки плиток на углу не были короче 1/3 их изначальной длины.

Монтаж фасадных термопанелей с обрешеткой

 К стене крепятся вертикальные деревянные бруски или оцинкованный металлический профиль, что предпочтительней.  Крепятся с таким расчетом, чтобы на каждую панель приходилось по 3 бруска, через 20—17 -38 см. На каждый угловой или оконный элемент ставится дополнительная обрешетка.

Рекомендации производителя по выбору крепежа для монтажа

стена из ПГС (пеногазоселика)	дюбель ПБД8	шуруп к дюбелю     -5*120мм
стена кирпич белый	дюбель НАТ 8	шуруп к дюбелю – 6*120мм
стена кирпич красный	дюбель КПХ 8	шуруп к дюбелю – 5*120мм
стена деревянная		шуруп по дереву  4,9*90мм

Необходимые инструменты для монтажа

Наименование, краткая характеристика инструмента	Назначение
Перфоратор, дрель. Сверла 8 или 10 мм в зависимости от диаметра применяемого дюбеля.	Перфоратор для сверления отверстий в строительном основании, дрель для сверления отверстий
Электрошуруповерт	Для закручивания распорного элемента шурупного типа
Молоток с резиновым бойком	Для забивания распорного элемента дюбеля с пластмассовой головкой.
Машина угловая шлифовальная.	Для резки и обработки элементов термопанели
Режущие алмазные круги для угловой шлифовальной машины диаметром 115,125, и 230 мм.	Для резки и обработки элементов .
Пистолет для баллонов с полиуретановой пеной	Для впрыскивания полиуретановой пены между элементами
Отвес	Используется для определения отклонений конструкции основания по вертикали.
Уровень	Используется для определения горизонтального положения конструкции.
Линейка и угольник стальные
Пневматический шприц	Для заполнения стыков клеевым составом.

Обзор некоторых российских производителей

Большинство отечественных изготовителей комбинированного фасадного материала работают по такой схеме:

• Закупка отдельных компонентов у иностранных производителей.
• Создание термопанелей на территории России.

В этом случае компании несут ответственность только за качество сцепления утеплителя и декоративного материала и защитный слой. Если возникают проблемы с одним из компонентов, то виноватых найти не получится. К таким производителям относят:

1. Плитпром.
2. Форлэнд.
3. Регент.
4. Ермак.
5. Форска.

Компании относятся со всей серьезностью к производственному процессу и выбирают самое качественное оборудование и исходные материалы. В результате продукция долго прослужит на фасаде дома.

Есть и компании, которые самостоятельно производят материал для декоративного слоя, потому полностью отвечают за свой товар. К ним относят Unique Multi Block (UMB), работающая уже более 14 лет. Свое производство снабдили сотрудниками, контролирующими качество продукции на разных этапах создания термопанелей.

https://youtube.com/watch?v=LF_EiNhOYOk

Обзор некоторых российских производителей фасадных термопанелей

1. Termosit (termosit.ru)

   Российская компания, выпускающая термопанели на основе пенополиуретана с 2004 года. Отличительной особенностью продукции является наличие на задней стенки специальной бумаги, которая выполняет роль гидроизоляции, а также позволяет дому «дышать» благодаря небольшому зазору.

   Таблица характеристик панелей

   Плитка	Площадь, м2	Толщина, мм	Утеплитель	Цена, от
   Ceramika Paradyz	0,63	30/60/80	ППУ	1250 руб.
   Cerrad	0,63	30/60/80	ППУ	1180 руб.
   Сокол	0,58	30/60/80	ППУ	1105 руб.
   ABC	0,65	30/60/80	ППУ	1615 руб.
   Feldhaus	0,65	30/60/80	ППУ	1830 руб.
   Strohers	0,65	30/60/80	ППУ	1830 руб.
   Ammonit	0,65	30/60/80	ППУ	1970 руб.
   WesterWalder	0,65	30/60/80	ППУ	1840 руб.

2. Теплый фасад (termopaneli-tf.ru)

   Российская компания, выпускающая термопанели на основе плиты экструдированного пенополистирола (пеноплекс) с 2012 года. Декоративным элементом служит клинкерная плитка российских, польских и немецких производителей.

















   Таблица характеристик панелей

   Плитка	Площадь, м2	Толщина, мм	Утеплитель	Цена, от
   Cerrad	0,61	50/80	ЭППС	980 руб.
   Paradyz	0,61	50/80	ЭППС	945 руб.
   ABC	0,65	60/80	ППС	1555 руб.
   Сокол	0,48	50/80	ЭППС	800 руб.
   Kamrock	0,48	50/80	ЭППС	1250 руб.

3. E-Klinker (termopaneli-kd.ru)

   Компания выпускает панели с польской и немецкой клинкерной плиткой на основе ЭППС. Работает с 2010 года. Также предлагает услуги по отделке и визуализации.

   Таблица характеристик панелей

   Плитка	Площадь, м2	Толщина, мм	Утеплитель	Цена, от
   Cerrad	0,55	40+	ЭППС	880 руб.
   Feldhaus	0,58	40+	ЭППС	—
   Roben	0,58	40+	ЭППС	—

   Компания оказывает услуги по монтажу «под ключ». Инструкции для самостоятельных работ нет.

4. Plitker (plitker.ru)

   Компания производит термопанели на основе немецкой и польской клинкерной плитки. В качестве утеплителя используется ППУ. Имеет все необходимые сертификаты, бесплатную доставку. А также оказывает услуги по монтажу.

   Плитка	Площадь, м2	Толщина, мм	Утеплитель	Цена, от
   Cerrad	0,63	20/40/60	ППУ	865 руб.
   Paradyz	0,63	20/40/60	ППУ	935 руб.
   ADW Klinker	0,69	45/65	ППУ	1070 руб.
   ABC	0,69	45/65	ППУ	1520
   Stroeher	0,65	45/65	ППУ	1725

5. Фрайд (termopaneli-fraid.ru)

   Одна из первых компаний в этой области. Работает с 1994 года. Участник многих строительных выставок и наград.

   Плитка	Площадь, м2	Толщина, мм	Утеплитель	Цена, от
   Feldhaus	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	2500 руб.
   Estima	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1350 руб.
   Cerrad	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1680 руб.
   Сокол	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1390 руб.
   Kerama Marazzi	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1635 руб.
   Opoczno	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1750 руб.
   Paradyz	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1650 руб.
   Roben	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	2740 руб.
   Керамин	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1350 руб.
   Stroeher	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	2520 руб.
   A.D.W. Klinker	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	2140 руб.

Условия проведения работ для цоколя и стен строения

Соединение отдельных элементов осуществляется по принципу «паз-шип». Но дополнительно каждая плита закрепляется со всех 4 сторон. Сама работа по фиксации изделий начинается снизу (для цоколя или с нижней точки стены) и от угла. Поможет выполнить утепление и декорирование фасада следующая инструкция по монтажу:

1. Устанавливается стартовый профиль.
2. Закрепляется первая угловая панель (она должна возвышаться над землей примерно на 5 см).
3. Проводится монтаж боковой рядовой панели.
4. Работа продолжается, пока первый ряд не будет закончен.
5. Образовавшееся между стеной и отделкой пространство задувается пеной.

В работе следует использовать полиуретановую пену. Она минимально подвержена воздействию низких и высоких температур, не деформируется со временем. Использование сырья является обязательным и позволяет предотвратить проникновение воздуха в образовавшийся зазор и охлаждение стен и цоколя.

Монтаж термопанелей

Мы уже упомянули, что существует два типа монтажа – каркасный и бескаркасный. Разделять их описание на две части не имеет смысла, так как, по сути, они мало чем отличаются. Поэтому давайте разберем сначала принцип крепления панелей, а потом, отдельно, посмотрим, как нужно выставлять каркас, если он потребуется.

Таблица 1. Монтаж термопанелей.

Фото, шаги
Описание

Шаг 1 – порядок стыковки

Итак, понять, как соединяются между собой отдельные панели не мудрено. Выступающие прямоугольные элементы заводятся в ответные пазы. При этом каждая панель по отдельности прикрепляется к стене дома. Сборка элементов осуществляется слева-направо. Укладываться панели могут как в шахматном порядке, так и порядовочно.

Шаг 2 – нарезка маяков из полиуретанового бруса

Если стена неровная, то под панели в места стыка устанавливаются маяки. Изготавливаться они должны из пенополиуретана, плотностью не менее 120 кг\м³. Использование дерева или металлического профиля из гипсокартона не рекомендуется, однако такая рекомендация не имеет смысла, если панель трехслойная, с жестким основанием.

Шаг 3 – резка панелей

В местах примыкания панелей к оконным и дверным проемам, углам здания, их необходимо резать. Используют для этого УШМ с алмазным диском. Для качественного углового стыка пригодится и хороший электрический плиткорез с верхним расположением мотора. Подрезка утеплителя выполняется обычной ручной ножовкой. Под 45 градусов подрезать край плитки можно и болгаркой, но это сложно, и всегда есть риск получить сколы.

Шаг 4 – устройство соединения

Продолжая формирование внешнего угла, в пенополиуретановой части панели необходимо сделать вертикальный желоб при помощи канцелярского ножа, чтобы получить пространство для монтажной пены в стыковочной зоне.

Шаг 5 – первый ряд облицовки

Под первый ряд устанавливается цокольный профиль. Поверх него под каждую панель наносится слой монтажной пены, как показано на фото. Затем на левый угол здания ставят первую, подготовленную ранее панель. Элемент ставится с необходимым выпуском, чтобы получилось качественное соединение в дальнейшем.

Шаг 6 – крепление панели

На лицевой стороне панели намечены отверстия, через которые она крепится к стене здания

Крайне важно установить крепеж в каждое отверстие, без пропусков. Крепление выполняется при помощи дюбель-шурупов типа ДК

Интересно знать! Крепление на саморезы без втулки и гвозди категорически запрещено. 1. При помощи перфоратора панель и стена просверливаются на глубину, превышающую на 2-3 см длину дюбеля. 2. Устанавливается от руки дюбель – можно подбить его аккуратно резиновой киянкой, чтобы случайно не повредить клинкерные элементы. 3. Затем при помощи добойника шляпка дюбеля утапливается в панели до посадки в специальное тарельчатое гнездо, которое находится внутри панели. 4. Далее устанавливается распорный элемент (шуруп), который необходимо завернуть до упора.

Шаг 7 – заполнение отверстий

Оставшиеся от дюбелей отверстия рекомендуется заполнить монтажной пеной, чтобы избежать образования мостиков холода через металлический саморез.

Шаг 8 – заполнение полостей

Затем запениваются полости, образующиеся на горизонтальном и вертикальном стыке панелей. Если этот этап пропустить, то эффект утепления значительно снизится. Пропенивать необходимо и межпанельные соединения.

Шаг 9 – затирка швов

После окончания установки панелей необходимо заделать все швы. Для этого применяются различные затирочные составы, повышающие устойчивость системы к неблагоприятным атмосферным воздействиям. Цвет затирки подбирается в соответствии с цветом клинкера. Наносится состав пистолетом строго между плитками, после чего расшивается специальными приспособлениями
Внимание! Затирку швов запрещено проводить при температуре воздуха меньше +5 градусов.

Хотим заметить, что четкое стыкование панелей в углах может не потребоваться, если будут применяться дополнительные декоративные элементы.

Установка на каркас подразумевает размещение вертикальных стоек в местах расположения крепежных отверстий. Монтаж обрешетки выполняется классическим методом.

1. Определяется плоскость, и по ней выставляются первые элементы – угловые стойки. Крепятся они, как и остальные детали, на прямые подвесы, и строго по вертикали.
2. Далее между ними сверху и снизу туго натягивается нить, которая обозначит плоскость и облегчит выставление остальных стоек.
3. Затем ставятся вертикали, формирующие откосы дверных и оконных проемов.
4. Оставшееся расстояние разбивается с необходимым шагом, выставляются оставшиеся стойки.
5. Монтаж панелей выполняется на дюбель-шурупы.

Монтаж панели на дюбель-шурупы
