Термопанели фасадные с клинкерной плиткой: советы по монтажу

Правила хранения и транспортировки

Термопанели фасадные с клинкерной плиткой при транспортировке следует защищать от механических воздействий. Для этого необходимо соблюдать несколько простых правил обращения с продукцией:

Упаковки с панелями нельзя помещать друг на друга. Они должны быть расположены так, чтобы была возможность прочесть информацию на этикетке.
Пленка с упаковки снимается перед монтажными работами, снимать ее заранее не стоит.
Хранить упаковки нужно на ровной поверхности, при этом они должны быть расположены в горизонтальном положении.
В распакованном состоянии материал может пребывать не дольше 10 дней.
Воздействие ультрафиолетовых лучей на панели крайне нежелательно, поэтому в процессе хранения материал следует защищать от попадания солнца.

Таким образом, термопанели с клинкерной плиткой представляют собой универсальный отделочный материал. Наряду с высокими эстетическими показателями данные изделия обладают и рядом практических качеств. Фасад, оформленный с применением таких панелей, приобретает привлекательный внешний вид, а также теплоизоляционные и шумоизоляционные свойства. Помимо этого отделочный материал является безопасным для здоровья и отличается устойчивостью к различным негативным воздействиям. Процесс установки является доступным и не требует специальной подготовки или профессиональных знаний.

Как крепить клинкерные термопанели на видео показано ниже:

Доступные размеры термопанелей

Габариты у разных компаний могут отличаться. Длина и ширина зависят от листа теплоизоляции, клинкерной плитки и особенностей оборудования. Но чаще всего основные полиуретановые панели выпускаются в таких габаритах:

760х600 мм;
1040х600;
1140х690;
1250х600;
1560х624;
1590х598.

Толщина зависит от слоя утеплителя (от 20 до 100 мм, чаще 30-800) и размеров плитки (8-12 мм). То есть отделка получается не больше 112 мм. Вес панелей — в среднем от 16 до 23 кг.

Угловые панели выпускаются таких же габаритов, кроме ширины. Она составляет 240, 245 или 265 мм (то есть длина одной клинкерной плитки).

Подготовка к облицовке строения панелями

Чтобы осуществить монтаж облицовочных термопанелей, необходимо изучить поверхность стен.

Чтобы облицовка была надежной, красивой и вызывала восторженные отзывы соседей, монтировать панели нужно на ровные стены. Отклонение стены по вертикали можно определить строительным уровнем и отвесом.

Если изначально стены имеют небольшое отклонение по вертикали, то можно его компенсировать при помощи любого влагостойкого строительного уплотнителя или раствора.

Видео:

Если отклонение существенное и увеличивается на протяжении всей стены, то необходимо сделать обрешетку или выполнить штукатурку поверхности.

Таким образом нужно проверить и подготовить все стены

Особое внимание стоит уделить выравниванию углов

После того как стены выровнены, нужно наметить линию низа облицовки. Линия должна быть прямой по всему периметру здания, для этого в процессе разметки необходимо использовать строительный уровень.

По этой линии можно осуществить монтаж фундаментного профиля или ливневой тротуарной плитки, что послужит стартовой чертой для укладки облицовки.

Если между профилем и стеной здания возник зазор, то его необходимо заполнить монтажной пеной.

Часто случается, что изначально участок под застройку не является ровным. В этом случае фундамент здания будет иметь различную по высоте видимую часть.

При небольшой разнице в высоте можно углубить некоторое количество облицовочных панелей в землю.

Эта мера имеет временный характер и применяется, чтобы панели были установлены ровно. После того как монтаж будет осуществлен, их можно убрать.

Если горизонт здания имеет существенные отклонения, т. е. углублением панелей облицовки проблему решить не удастся, то по намеченной линии следует установить фундаментный молдинг или металлический профиль.

Участки стены до молдинга необходимо облицевать кусками термопанелей или другим облицовочным материалом, немного углубляя его в землю.

Однако делать это нужно только после облицовки основной площади стен или хотя бы после того, как уложены два ряда панелей.

При соблюдении этих условий дальнейший монтаж термопанелей не вызовет проблем. Поверхность стен будет выглядеть как кирпичная кладка, вызывая удивленные отзывы прохожих.

Дальнейший ход действий вы можете увидеть на видео в статье.

Завершающие этапы

После установки термоплит из пенополистирола делают затирку и расшивку швов специальной расшивочной смесью.

Работы по затирке швов выполняются в следующем порядке:

Сначала разводят расшивочную смесь водой, размешивая ее при помощи строительного миксера.
Затем наполняют пистолет и наносят на швы при помощи монтажного пистолета.

Ждут 40-60 минут для полимеризации смеси.
После того, как затирка подсохнет, можно расшивать швы при помощи специальных шпателей. Формы расшивки швов бывают разными и зависят от вида декоративной отделки термоплиты.

Термоплиты ППУ не требуют фуговки.

Последняя задача при монтаже — установить карнизы для герметизации зазоров между стеной и термопанелями.

Установка фасадных термопанелей

По линии цоколя крепится соответствующего размера оцинкованный профиль, который будет стартовой планкой для термоплит;
Под профилем, по цоколю устанавливаются готовые элементы фасадной отделки;
По линии установочного профиля, под его нижней гранью, монтируется отлив, защищающий цокольную часть от воды. После облицовки стен панелями, шов над отливом должен быть заделан водостойким герметиком для наружных работ;
Плиты устанавливаются последовательно, справа налево, снизу вверх. Так удобнее и правильнее. Начало монтажа – от угла. Здесь можно использовать специальные угловые элементы;
В закладных отделки просверливаются монтажные отверстия, а на противоположной стороне, в основании ППС производится разметка под зонтичное крепление специальным перьевым сверлом соответствующего диаметра;
На обратную сторону плиты наносится клеевой состав. Желательно делать это по всей поверхности, зубчатым шпателей. Есть и другой способ – наживление плиты и точечный впрыск клея для пенопласта с помощью клеевого пистолета;
Плита прижимается к стене по разметке. Через готовую разметку креплений набуриваются отверстия в стене. В монтажные отверстия устанавливаются дюбеля, которыми плита наживляется. Далее, с правой стороны плиты, где размечены отверстия под зонтичные крепления, производится монтаж пробки зонтиков. Все пробки забиваются в стену, прижимая плиту. Она регулируется по разметке. Возможно, нужно будет минимально сдвинуть ее вправо или влево, вверх или вниз, выровнять по диагонали;
После выравнивания, в монтажные отверстия устанавливаются гвозди креплений, которые и забиваются внутрь, плотно прижимая термопанель к стене;
Устанавливается следующая панель, которая заводится в пазы первой, и постепенно регулируется по разметке и уровням. Крепление ее аналогично!

Способы монтажа фасадной плитки

Известно два способа отделки фасада декоративной плиткой:

крепление плитки непосредственно на основание с помощью клея (этот способ называют «мокрым»);
монтаж на обрешетку, закрепленную на стене (сухой способ).

Прочитайте так же про на нашем портале.

Каждый из этих видов монтажа имеет свои особенности. Крепление на клей осуществляется преимущественно на кирпичные или газо- и пенобетонные стены. Данный способ обеспечивает монолитность стены и прочность крепления облицовки, но представляет собой довольно трудоемкую работу.

Монтаж фасадной плитки на обрешетку более универсален. Он может быть осуществлен в любое время года на стены из любого материала, в том числе и на стены, выполненные из дерева. «Сухой» способ дает возможность одновременно с облицовкой производить и утепление стен.

Монтаж фасадной плитки на клей

Перед началом непосредственной укладки плитки на стену необходимо выровнять основание. Делается это с помощью оштукатуривания. Технология работы в данном случае ничем не отличается от обычной, разве что появляется обязательное требование использовать армирующую сетку. Ее назначение состоит в том, чтобы обеспечить высокую прочность сцепления штукатурки со стеной.

Общий порядок монтажа плитки выглядит следующим образом:

Стена очищается от загрязнений и грунтуется;
Наносится слой штукатурки, в который утапливается арматурная сетка. После этого наносят еще один слой смеси, и тщательно выравнивают поверхность. Желательно, чтобы общая толщина штукатурного слоя не превышала 2 см;
Готовится клеевой состав — в строгом соответствии с инструкцией;
Видео-инструкция по монтажу клинкерной плитки на клей
Перед нанесением клея на плитку и стену, обе поверхности необходимо смочить водой. Клеевой состав удобнее всего наносить с помощью зубчатого шпателя;
Монтаж плитки начинается с нижнего угла стены и распространяется вверх и в сторону. Плитка прикладывается к стене и плотно прижимается к ней — так, чтобы валик выдавливаемого клея появлялся со всех сторон;
После укладки швы расшиваются и затираются специальным составом. Правильно выбранный цвет затирки придает фасаду еще более эстетичный вид.

Монтаж фасадной плитки на обрешетку

Способ основан на механическом креплении материала к основанию. Роль последнего выполняет деревянная (из бруса, доски) или металлическая (из специального оцинкованного профиля) обрешетка

Прочитайте и получите ответы на интересующие вопросы.

Плитка, предназначенная для механического крепления, имеет закладные элементы (например, пластины из оцинкованного листа). Точный порядок и способ крепления материала оговорен в инструкции к нему. В общих чертах он заключается в следующем.

Чтобы ряды плитки были ровными и располагались строго вертикально и горизонтально, перед монтажом обрешетки по всему периметру здания делается горизонтальная разметка с помощью уровня. Она является ориентиром при креплении горизонтальных и вертикальных элементов каркаса. Способ крепления брусьев или профилей к стене зависит от того материала, из которого выполнена стена. Для кирпичных и легкобетонных оснований используются дюбели или рамные анкеры. Для деревянных — шурупы или гвозди. Шаг обрешетки зависит от размеров и конфигурации фасадной плитки. Если одновременно с облицовкой выполняется и утепление дома, между брусьями (или профилями) каркаса укладывается утеплитель. Поверх него крепится гидроизоляционная паропроницаемая мембрана. Между тыльной стороной плитки и поверхностью мембраны обязательно должен быть зазор, необходимый для вентилирования фасадной конструкции/ Как и во всех подобных случаях, монтаж плит начинается с нижнего угла стены и распространяется вверх и в сторону

При этом очень важно контролировать горизонтальность и вертикальность рядов. Крепление плит производится при помощи того крепежа, который идет в комплекте с облицовкой. Обычно это шурупы или саморезы

Обычно это шурупы или саморезы.

На сегодняшний день на рынке материалов для частного домостроения представлено большое количество вариантов для отделки фасада: различные виды сайдинга, штукатурка, дерево, кирпич, металл и много другое.

Одним из популярных материалов — фасадная плитка. Она удобна в эксплуатации, проста в монтаже и очень привлекательна внешне.

Особенности производства

Первоочередная задача перед производителями является обеспечение идеальной стыковки керамики с утеплительным слоем. При использовании полиуретанового утеплителя процесс производства элементов состоит из таких этапов:

пенополиуретан вспенивается;
в алюминиевую форму укладывается клинкерная плитка определённым способом;
поверх плитки насыпается песчаный кварц или мраморная крошка, которая служит защитой утеплителя от влаги и солнечных лучей в местах стыков плитки;
укладываются приспособления для монтажа;
заливается вспененным составом утеплителя.

После того как пенополиуретан застынет, панель извлекают из формы. Затем панель в цеху дорабатывается путем подгонки к нужному размеру и дополнительной проверки поверхности. Некоторые производители используют стружечные плиты в качестве прослойки между керамикой и утеплителем. В этом случае материал считают трёхслойным.

Когда в качестве утеплителя используют экструдированный пенополистирол, то производство клинкерной отделки немного отличается. Для начала обрабатывают готовые плиты пенополистирола. Их с большой точностью обрезают по необходимым стандартам. После этого с помощью высокопрочного клея наклеивают клинкер на подготовленную заготовку.

Используя пенополистирол, необходимо производить закрытую перфорацию, которая гарантирует необходимый парообмен. Но не все производители могут позволить себе дорогостоящее оборудования, способного справиться с этой задачей. При покупке материла необходимо детально ознакомиться с его техническими характеристиками.

Монтаж термопанелей

Монтаж термопанелей: термопанели достаточно просто стыкуются в четверть; каждая термопанель имеет несколько монтажных отверстий по всей площади что позволяет избежать трудностей с креплением панели в случае подреза. Монтаж термопанелей Регент происходит быстро. Для отделки частного дома требуется 2-3 недели. Монтаж может осуществляться в любое время года, что является существенным преимуществом в условиях короткого строительного сезона, характерного для нашей страны. Можно отделать фасад зимой и сразу же увидеть разницу в счетах на отопления, присланных до и после монтажа – энергосбережение будет очевидным. Мы предлагаем услугу – облицовку фасада дома термопанелеями под ключ.

Расчёт количества термопанелей Регент

Рассчитать площадь фасада дома. Вычесть проёмы (окна, двери).
Прибавить 10-15 % в зависимости от сложности фасада (арки, подрезка под 45°).
Рассчитать необходимое количество термопанелей Регент.

Расходные материалы:

Дюбель-гвоздь для сквозного монтажа (с потайной головкой без воротника) или саморез ø8 мм (Расход: 16 шт. на м² поверхности) СНиП 2.01.07-85;
Уголок алюминиевый или оцинкованный 25-30 мм (по длине периметра дома); Затирка для широких швов (расход: 1,5-2 кг на м2поверхности);
Затирка Евромикс для швов между клинкерными плитками — эластичная цементная смесь для затирки швов шириной от 4 до 16 мм, применяется для цветного заполнения швов, разработанная специально для клинкерных термопанелей и монтажа клинкера.
Монтажная пена с небольшим расширением.

Как сделать теплее дом клинкерными термопанелями

Эта инструкция создана именно для вас – тут мы собрали все ответы на все вопросы: от поверхностной подготовки стен до укладывания теплоизолятора. И поэтому не будем терять время!

Как приготовить стены фасада?

Итак, первым делом, что вам нужно выполнить – это довольно тщательно приготовить все стены фасада дома. Стены с наружной стороны могут быть совсем всякого качества, но главная задача только одна – достигнуть очень ровной утепляемой стеновой поверхности. Почему это необходимо?

Представьте, возможно, остается, к примеру, вогнутый на 3-4 см участок размером 30х30 см, а после сверху лягут клинкерные фасадные утеплительные панели, то под ними появится пустота. Ударь вы неаккуратно по данному месту, и слой теплоизоляции развалится. Это же относится к выпирающим стенам участков.

Другими словами, если ложить материал для утепления на неподготовленную стенку фасада, то толку от этого фактически не будет – большая возможность механической деформирования, да плюс результативность теплового сбережения будет существенно хуже. Потому стены до установки теплоизолятора необходимо приготовить так, чтобы перепады были не больше нескольких сантиметров. Это можно сделать с помощью стяжки из цемента и песка стен, шпатлевки для фасадов и других подобных смесей для строительных работ.

После уже смотрим не на ровность, а на чистоту фасадной поверхности (нам нужно, чтоб слой теплоизолятора лег очень качественно):

Если фасад дома окрашен и краска отслаивается кусочками – нужно почистить (при ПФ краске, ее просто нужно сбить). Потом проводим рукой по стенкам фасада и смотрим, сыпется что-то наподобии песка или нет. Если сыпется, то еще раз очищаем фасад, пока не прекратит сыпаться.

Важно! Бывает и так, сколько не очищай – все сыпется и сыпется. В данном случае необходимо сначала загрунтовать стены при помощи разбрызгивателя, а после зашпаклевать их начерно. Если например вы привели рукой, и на ней нет каких-то останков, тогда можно не применять грунтовочную смесь

А вообще в этих работах слой грунтовки предоставляет очень много хороших эффектов (а собственно, выполняет прекрасную сцепку теплоизолятора с фасадом)

Если например вы привели рукой, и на ней нет каких-то останков, тогда можно не применять грунтовочную смесь. А вообще в этих работах слой грунтовки предоставляет очень много хороших эффектов (а собственно, выполняет прекрасную сцепку теплоизолятора с фасадом).

Совет! Грунтовочную смесь можно нанести одним из нескольких вариантов: распылителем или кистью. Разумеется, лучше кистью, подобным образом, стены вторично очистятся. Но если фасад сильно сыпется, то комфортнее применять распылитель.

Не влечет возможность делать разравнивание внешних стен? Вполне вероятно еще одно решение – сооружение навесного фасада. Вам для этого будут нужны держатели и профиля с анкерным вариантом крепежа. Мы не станем теперь анализировать, как сделать эту систему, Так как тема заметки совсем другая. Но упомянем плюсы фасадов которые вентилируются.

Фасадные теплоизоляционной системы с воздушным пространством интересны тем, что между стеной и облицовкой остается маленькое расстояние, где воздух может свободно циркулировать. За счет этого момента, опасность возникновения конденсата на поверхности стен существенно уменьшается, это ведет к увеличению долговечности строения, созданию хорошего климата в середине дома, экономии на стоимости за отопление.

Установка внешних подоконников

Тепловая изоляция стен фасадными термопанелями предполагает и подобный момент, как монтаж внешних подоконников. Сделать это прекраснее всего до утепления систем стен.

Внешние подоконники устанавливаются напрямую к окнам из металлопластика (у них на профиле вынужденны находиться специализированные выемки для этого). Вынесение подоконника необходимо делать с учитыванием дальнейшего стеновое утепление (толщина материала для теплоизоляции плюс 1 см) – другими словами так, чтобы подоконник выходил за утеплённую стенку приблизительно на 5 см.

Важно! Выступ меньше чем 4 см делать не надо, поскольку при дожде вода начнет течь по утеплителю. Более 5 см также не подходит, Так как капельки дождя будут весьма звучно звучать. Например: если толщина тепловой изоляции 6 см, то подоконник нужно установить, подобным образом, чтобы он выходил за стенку (еще не утеплённую) на десять сантиметров (6 см + 1 см + около 5 см)

Например: если толщина тепловой изоляции 6 см, то подоконник нужно установить, подобным образом, чтобы он выходил за стенку (еще не утеплённую) на десять сантиметров (6 см + 1 см + около 5 см).

Внимание! Эти оба правила (установку внешних подоконников и подготовку плоскости) необходимо делать при любом варианте внешнего стенового утепления

Технология монтажа панелей

Монтаж материала довольно несложный. Несмотря на ощутимый вес, форма и механизм стыковки клинкерных термопанелей обеспечивают легкую и быструю установку.

Специалисты в строительной сфере советуют устанавливать термопанели фасадные с клинкерной плиткой на металлическую обрешётку. Так вы не только сможете избежать дополнительных работ по выравниванию стен, но и обеспечите свободную вентиляцию воздуха внутри всей конструкции, что, в первую очередь, предотвращает оседание конденсата и образование грибка и плесени.

Необходимый инструмент

Работы по облицовке фасада термопанелями с клинкерной плиткой подразумевают не только последовательность определённых действий, но и наличие инструмента. Так, вам понадобятся:

циркулярная пила с алмазным кругом для резки панелей, если нужно будет подогнать размер;
перфоратор и шуруповерт нужны не только для монтажа обрешётки, но и для установки стартовых и финишных профилей, а также для крепления самих клинкерных панелей;
строительный уровень, отвес, киянка, нить для разметки, крепежи;
герметик на основе полимеров или монтажная пена;
если принято решение монтировать клинкерные термопанели на обрешётку – деревянные бруски или металлический профиль.

Инструменты и приспособления

Расчёт материала и комплектующих

Практически все известные производители, которые выпускают клинкерные термопанели с плиткой, предлагают покупателю полное сопровождение от проектировки до монтажа. Сюда также входит расчёт требуемого материала и комплектующих в зависимости от архитектуры здания.

В противном случае, при неправильно выполненных вычислениях, может возникнуть ситуация, когда клинкерная плитка была закуплена в недостаточном количестве или же значительно превышает норму.

Разметка и монтаж каркаса

Прежде, чем приступить к фасадным работам, необходимо выполнить разметку и установить каркас:

По всему периметру здания провести вертикальные линии разметки для дальнейшего крепления по ним кронштейнов. Делать это лучше с помощью отвеса, так как именно он наиболее точно показывает вертикаль. Расстояние между элементами обрешетки должно составлять не более 45 см.
Пользуясь разметкой, просверлить отверстия под крепежи и установить паронитовую прокладку.
Установить кронштейн и зафиксировать его анкерным дюбелем.
Закрепить металлические профили в пазы кронштейнов.

Монтаж металлического каркаса

Монтаж стартовых профилей

Для этого необходимо провести ровную горизонтальную линию внизу здания и проверить её строительным уровнем

Очень важно, чтобы стартовый профиль был установлен максимально ровно, без значительных отклонений, иначе вся конструкция может съехать или вовсе обвалиться

Установка термопанелей

Монтаж термопанелей с клинкерной плиткой начинают от угла здания. После того, как вы установлен угловой элемент, монтируется первый элемент облицовки на стартовую планку. Следующий элемент соединяется благодаря системе «шип-паз». Предварительно по краям сцепления наносится герметик. После установки термопанель прикручивается к обрешеточной конструкции шурупом или саморезом. Далее работы происходят снизу вверх.

После окончания фасадных работ по облицовке здания термопанелями с клинкерной плиткой необходимо затереть все швы. Следует отметить, что эти работы лучше проводить в тёплое время года. Если монтаж выполнялся зимой, мероприятия лучше отложить.

Отделка углов откосов примыкания к оконным и дверным проёмам

Далее к нему монтируется угловой элемент, который, как правило, имеет выемки с двух сторон. При необходимости одна сторона клинкерной панели подрезается, а оконный или дверной откос штукатурится или же устанавливаются другие декоративные элементы.

Подробно о составе термопанелей

Из чего обычно изготавливаются термопанели? Существует две разновидности – двухслойные и трехслойные. Давайте разберем их по порядку.

Двухслойные панели

Двухслойные панели являются доступным видом такого материала. Основу его составляет экструдированный пенополистирол, поверх которого наклеены декоративные элементы. Жесткость всей конструкции придает именно изоляционная ее часть.

Двухслойная термопанель на основе пенополистирола

Этот материал обладает следующими свойствами. Срок службы 10-15 лет (опять-таки, при условии отсутствия внешнего воздействия). Материал неустойчив к агрессивным средам, из-за чего он может деформироваться.

Такие панели стоит применять только для монтажа на ровное основание, так как их жесткости недостаточно для установки на каркас.

Трехслойные панели

Трехслойные термопанели мы фактически описали, когда вещали о преимуществах этого материала. В основании они имеют ОСП панель, которая существенно повышает прочность материала в целом. В середине располагается прослойка из пенополиуретана – этот материал тоже достаточно прочный и плотный, по всему периметру панели на нем сформированы замки, которых в предыдущем варианте не было – такое строение позволяет избежать появления мостиков холода. Изоляционные свойства таких панелей выше, чем у аналога.

Структура трехслойной термопанели

Финишный слой

У тех и у других панелей имеется финишный слой. Обычно это клинкер, который, кстати, может быть и глазурованным, или полимерные элементы, сделанные преимущественно из акрила. Оба варианта имеют долгий срок службы, легко переносят атмосферные воздействия и красиво выглядят, однако клинкер, все равно смотрится естественнее и богаче, поэтому и стоит намного дороже.

Рекомендуем: Вытяжка над мангалом в беседке своими руками: как сделать дымоход из металла или из кирпича, расстояние и высота, материалы и инструменты

Также в качестве материала для лицевой стороны панели используется искусственный камень, керамика, керамогранит, пластик, металл, а иногда и дерево. Последние панели очень редкие, и найти их в продаже нелегко. Интересно выглядят модели под декоративную штукатурку, роль которой исполняет приклеенная мраморная крошка.

Разнообразие внешнего вида фасадных термопанелей

Доступные размеры термопанелей

760х600 мм;
1040х600;
1140х690;
1250х600;
1560х624;
1590х598.

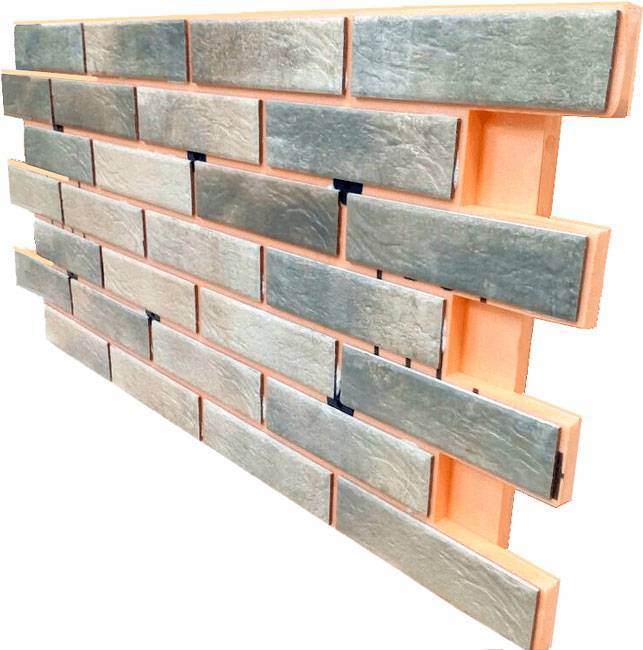

Что такое клинкерные панели

Клинкерные панели для фасада являются материалом, обладающим высокой степенью прочности и влагоустойчивости. Такие свойства обеспечиваются включением в состав керамики. Дополнительную прочность обеспечивают несколько слоев. Они бывают двух- и трехслойными. Наружный слой представляет собой керамическую плитку, а остальные – утеплители. В качестве теплоизолятора обычно выступают пенополистирол или пенополиуретан. Благодаря наличию слоя из утеплителей, керамические панели часто называют термопанелями.

Строение отделочного материала подразумевает наличие специальных отверстий и пазов для сборки элементов между собой и креплению к основе.
