Технология монтажа вентилируемого фасада из керамогранита
Организация предварительных работ
Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.
При организации работ по монтажу вентилируемого фасада из керамогранита следует:
- указать границы опасной зоны – 3 метра от стен здания;
- на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
- в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.
Этапы монтажа вентилируемых фасадов
Можно выделить следующие этапы монтажных работ:
- Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
- Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
- Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
- с помощью перфоратора сверлятся отверстия в стенах;
- в них укладываются паронитовые прокладки;
- производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

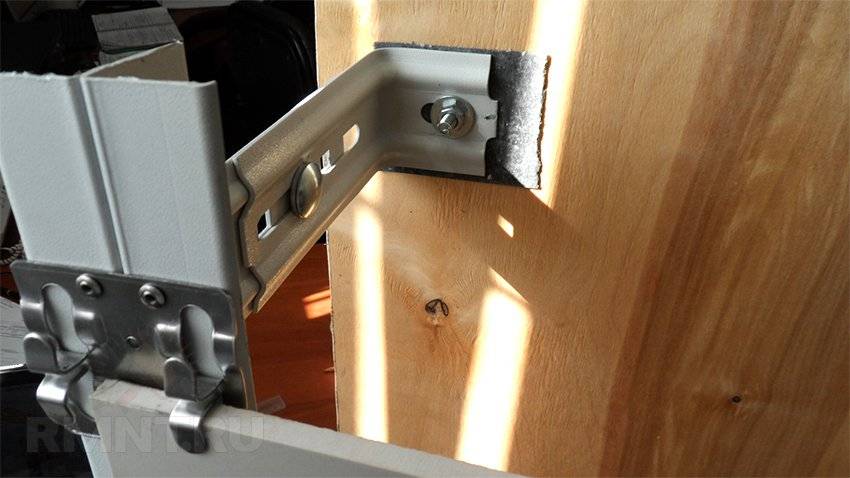

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита. Фиксация крепления осуществляется с помощью шайбы из алюминия
Шляпку анкера во избежание коррозии окрашивают краской
Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.
- После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
- Далее необходимо установить вертикальные направляющие профили:
- в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
- согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
- Монтаж облицовки вентилируемого фасада осуществляется следующим образом:
установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;
монтирование облицовочной керамогранитной плитки.
Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:
- монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
- бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.
Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.
Теплоизоляционные материалы
В качестве теплоизоляционного материала могут быть использованы минеральная вата, пенопласт, пенополистирол, стекловолокно двухслойные утеплительные системы.
Данные материалы должны отвечать следующим требованиям:
- устойчивость к температурному воздействию;
- возможность использования в различных климатических зонах;
- высокая пропускная способность для пара;
- адекватная цена;
- легкость в установке и эксплуатации.
Строительный сегмент современного рынка наводнен самыми разными материалами, которые можно использовать для создания вентилируемого фасада, среди них:
Утепление вентилируемого фасада
- металлические облицовочные плитки с полимерным верхним слоем;
- изделия из деревянных волокон;
- плитки из винила;
- облицовочные плитки из различных полимерных материалов;
- фасадные изделия из пенного полиуретана;
- сэндвич-панели;
- изделия из фанеры;
- фиброцементные плитки;
- плитки из камня;
- стеклянные изделия.
Правила укладки утеплителя
Для качественной укладки лучше пользоваться минеральной ватой в виде плит. Рулонный материал более мягкий, хуже держит форму, потребует больше точек крепления к стене, не образует ровных стыков. Приведем основные рекомендации по укладке каменной ваты в плитах:
- Теплоизолятор должен быть шире проема на 1,5-2 см для плотной установки.
- При организации утепления в два слоя нужно следить, чтобы стыковые швы первого, перекрывались плитами второго слоя (укладка плит вразбежку).
- В местах примыкания к проемам, на углах постройки крепежные зонтики располагают чаще.
- Минеральная вата не должна закрывать электрические кабели, контактировать с рукавами подводимых инженерных коммуникаций.
Монтаж утеплительного слоя в комплексной системе
Как это работает?
Суть системы утепления «вентилируемый фасад» состоит в том, что слой отделочного материала крепится на отлете от слоя утеплителя, благодаря чему появляется вентилируемый естественным образом зазор, осушающий слой утеплителя в процессе эксплуатации.
Набор слоев системы утепления выглядит следующим образом:
- Стена.
- Несущая подсистема.
- Утеплитель.
- Ветрозащита.
- Облицовочный слой.
ВАЖНО:
- В системе «вентилируемый фасад» подпор воздуха в вентиляционном зазоре создает постоянную тягу, и при горючем утеплителе это грозит не шуточным пожаром. Соответственно утеплитель выбирают негорючий, из базальтовой, каменной или минеральной ваты.
- Следующая особенность системы, связанная с циркуляцией воздуха в вентиляционном зазоре – мягкие «ватные» утеплители без защитного слоя со временем под действием воздушных потоков растреплются и потеряют часть материала. Поэтому для вентилируемых фасадов лучше выбирать плиту с кашированной поверхностью (защищенной пленкой при производстве).
- Вентиляционный зазор между облицовкой и утеплителем должен составлять не менее 40 мм, в случае уменьшения размера увеличивается скорость воздушного потока, что ведет к разрушению утеплителя, при увеличении – с уменьшением скорости утеплитель недостаточно проветривается от конденсата, из-за этого не работает вся система утепления.
Выполнив эти условия, получим долговечное и эффективное утепление.
Виды подсистем для вентилируемых фасадов
На сегодня есть очень широкий ряд каркасных систем для вентилируемых фасадов, каждая из которых предусмотрена для работы в конкретных условиях объекта с конкретным типом отделочного материала
Чтобы классифицировать их, следует обратить внимание на две ключевые особенности.. Первая — материал изготовления каркаса:
Первая — материал изготовления каркаса:
Оцинкованная сталь. Оптимальна для фасадных систем без претензий на долговечность в пользу экономии средств. Наиболее часто применяется при сооружении недорогих алюминиевых и полиуретановых фасадных облицовок с перспективой их замены.
Нержавеющая сталь. Каркасы из неё наиболее долговечны и применяются при облицовке высотных зданий с применением тяжеловесных панелей (один раз и надолго).
Алюминиевая подконструкция. Применяется в проектах реставрации и утепления старых зданий, где нельзя превышать допустимую нагрузку на несущие стены. Недостаток — низкая противопожарная безопасность, в высотном строительстве алюминиевые подсистемы не используются.
Гидрофобизированная древесина. Используется в качестве стоечных элементов в малоэтажном строительстве и регионах с мягким климатом.
Второй отличительный признак — производитель каркасной системы. Элементы разных торговых марок не сопоставимы друг с другом (за очень редкими исключениями), поэтому их поставка всегда осуществляется комплектно. Выбор в пользу конкретного производителя определяется преимущественно удобством и технологичностью монтажа
Это почти не важно для частного застройщика, но с привлечением промышленных альпинистов на масштабных объектах необходимость что-либо дополнительно сверлить или подрезать выливается в десятки лишних человеко-часов.
Конструкция вентилируемых фасадов
Что же представляет собой современный вентилируемый фасад?
- Вентилируемый навесной фасад – это конструкция из облицовочных материалов (фасадных панелей), закрепленная на несущих стенах здания посредством каркаса.
- Каркас может быть изготовлен из стальных или алюминиевых профилей, а в некоторых случаях схема монтажа вентилируемого фасада допускает изготовления каркаса из дерева. Более подробно основные узлы конструкции вентилируемого фасада вы можете рассмотреть на предложенном ниже фото.
Одна из схем конструкции навесного фасада
Между капитальной стеной здания и облицовкой вентилируемого фасада может размещаться теплоизоляционный материал. Чаще всего в качестве теплоизоляции применяются плиты из минеральной ваты.
Главное преимущество вентилируемого фасада состоит в том, что зазор между облицовкой и стеновым ограждением (или между облицовкой и утеплителем для вентилируемых фасадов) обеспечивает пространство, достаточное для свободной циркуляции воздуха. Благодаря этому снижается риск конденсатообразования, что приводит к повышению долговечности конструкций и нормализации микроклимата в доме. Как видите, конструкция навесного фасада не отличается особой сложностью. Вот почему многие предпочитают выполнять и монтаж, и ремонт вентилируемых фасадов самостоятельно. Ниже мы достаточно подробно опишем технологию монтажа навесных фасадов, а если у вас после этого останутся некоторые вопросы – рекомендуем внимательно изучить видео.
