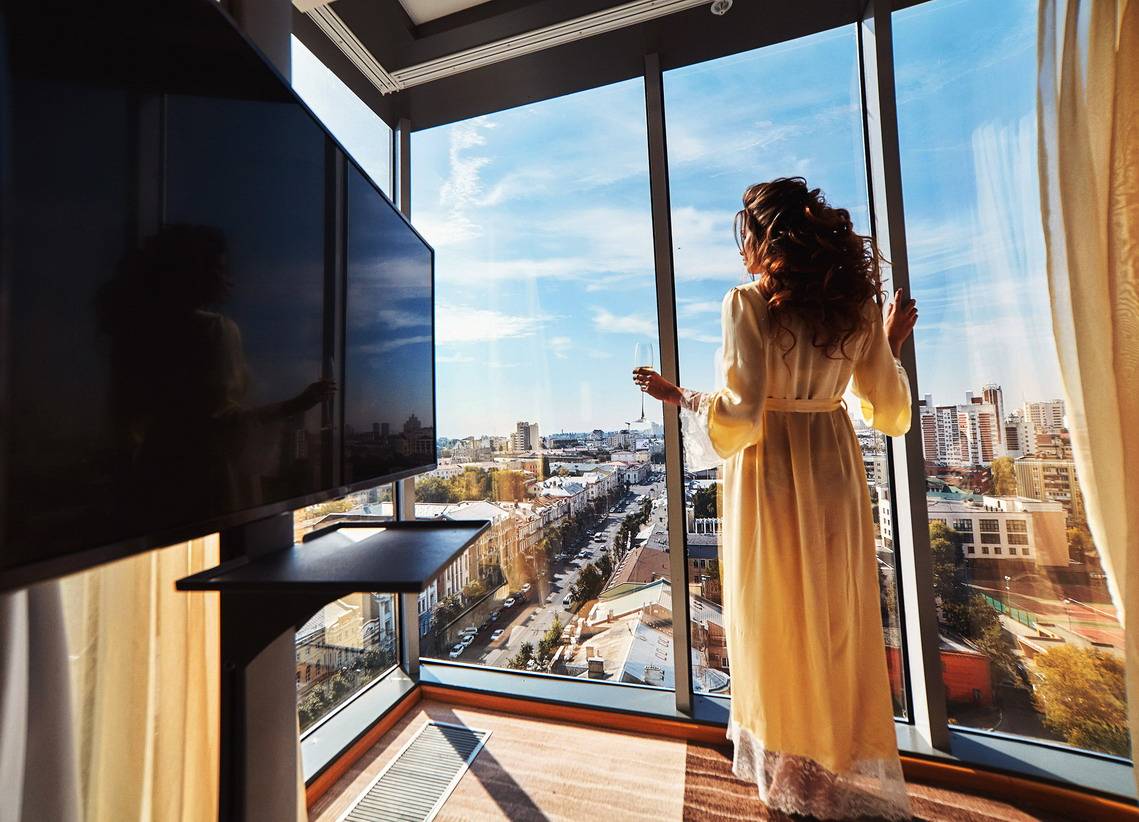

Фасадное остекление балконов и лоджий
Большинство вариантов остекления допустимо проводить своими руками. Но по отношению к витражному типу такой подход нерационален. Профессионалы ознакомлены со всеми нюансами и требованиями, правилами технологического процесса. Они обеспечены необходимым инструментом.
Работа с панорамными окнами требует тщательных расчетов, соблюдения строгого уровня, точности. Кроме прочего работа небезопасна.
Нередко приходится проводить подготовительные мероприятия. К ним относятся упрочнение основания и технологического проема. Возможен демонтаж или полная замена парапета. Реже приходится устанавливать или наращивать потолок с навесом.
Разновидности стекол
Модульные стеклофасады могут оснащаться различными видами стекол. Чаще используют специальное закаленное стекло, обладающее высокой прочностью и надежностью. Такой материал устойчив к ударам и механическим воздействиям. Иногда закаленное стекло подвергают различным видам обработки: окраска, моллирование, обработка пескоструек.
Ниже рассмотрим основные типы стекла, которые используют для стеклофасадов:
- Моллированное – это гнутое стекло, применяемое при производстве модульных фрагментов, которые отличаются оригинальным дизайном.
- Многослойное – имеет высокие эксплуатационные характеристики. Может хорошо противостоять различным воздействиям. Такое стекло способно обеспечить оптимальную защиту для людей.
- Энергосберегающие. Материал способен отражать лучи солнца, таким образом, снижая теплопотери.
- Эмалированные стекла. Характеризуются отличными декоративными качествами, оптимальной прочностью и надежностью. Это долговечный и термоустойчивый вариант. В процессе их изготовления стекло покрывают специальной керамической эмалью, которая и обеспечивает все эксплуатационные свойства.
Из каких элементов состоят светопрозрачные конструкции
Перед тем как рассматривать процесс сборки конструкций, нужно изучить специальные технические названия отдельных элементов. Их довольно много, но нужно запомнить все.
- Профиль. Изготавливается методом экструзии, имеет различные показатели по толщине, длине и ширине. Применяется как основной или дополнительный несущий элемент.
- Сплошной профиль. Наиболее простой элемент, применяется только в качестве декора, не имеет закрытых полостей. Может иметь различную геометрию и толщину, лицевая часть покрыта порошковыми красками.
- Полный профиль. Отличается повышенными физическими характеристиками несущей способности. В разрезе имеет замкнутые полости, за счет которых значительно понижается теплопроводность. От количества полостей зависит качество профилей.
- Комбинированный профиль. Самый сложный элемент металлических алюминиевых конструкций, отдельные детали соединяются термовставками, уменьшающими тепловые потери.
- Импост. Вертикальная или горизонтальная опора оконных створок. Может быть усиленным или обыкновенным.
- Створка. Открывающаяся часть окна, толщина зависит от количества стекол в стеклопакете.
- Камера профиля. Замкнутое пространство внутри профиля, служащее теплоизолятором.
- Кронштейн. Несущий элемент, фиксируется к стене, удерживает весь вес алюминиевой конструкции.
- Резиновые уплотнители. Имеют различный вид, высоту и длину, вставляются в пазы профилей. Используются для герметизации мест прилегания.
- Термовставка. Трубчатый эластичный элемент, применяется для исключения появления мостиков холода. Вставляется в посадочное место на профиле.
- Прижимная планка. Декоративная составная часть, фиксируется к лицевой части профилей защелками или саморезами.
- Сухарь. С его помощью соединяются вертикальные и горизонтальные части конструкций.
- Спейсер. Применяется для контроля ширины стеклопакетов.
- Опорная подкладка. На нее опирается стеклопакет.
- Крепежные пятки. Металлические пластины с отверстиями, с помощью которых конструкция крепится к поверхностям анкерами.
- Штапик. Декоративная пластиковая защелка, используется в окнах и дверках.
Некоторые производители комплектуют свою продукцию дополнительными доборными частями, наименование и назначение указывается в инструкции.
Стоечно-ригельный фасад, схема
Особенности алюминиевого остекления фасадов
Алюминиевые системы крепления навесного вентилируемого фасада
Проектирование фасадных витражей из алюминия или ПВХ
Сложно представить современную архитектуру без фасадных витражей, которые всегда пользуются спросом. Ведь помимо эстетического внешнего вида, светопрозрачные конструкции долговечны, обладают небольшим весом, легко и быстро устанавливаются и отличаются приемлемой ценой. Витражные системы широко применяются в строительстве офисных или торговых центров, спорткомплексов, концертных или выставочных залов, аэропортов, гостиниц и разных других заведений. Кроме того, витражи используют для создания витрин, оранжерей или зимних садов. Они нашли свое применение в дизайне интерьера, а также при остекленении балконов, веранд и лоджий.
Витражное остекленение имеет ряд преимуществ:
- Естественное освещение, оно благоприятно влияет на работоспособность, общее самочувствие и способствует разведению растений;
- Экологичность. Материалы, которые используются при создании витражей, не приносят вред здоровью и окружающей среде;
- Надежная шумоизоляция, а также теплопроводность, которая помогает сэкономить на обогреве и кондиционерах;
- Сочетание легкости и прочности. Витражные конструкции устойчивы к внешним воздействиям, механическим повреждениям;
- Ремонтопригодность. Современные технологии дают возможность быстро заменить поврежденный участок или устранить дефект;
- Долговечность. Благодаря соответствующим характеристикам материала, срок эксплуатации превышает 50 лет;
- Экономичность. Приемлемая стоимость расходных материалов и экономия на энергоносителях позволяют выгодно использовать данный вид фасадного дизайна, сочетая привлекательный внешний вид с комфортом и уютом.
Проектирование витражных конструкций
Проектирование остекленения будущего здания начинается после того, как конструкторская группа или инженер получают технический проект, чертежи и эскизы будущего здания. Этот процесс включает в себя тесное сотрудничество с поставщиками и производителями необходимых комплектующих, в частности профилей
Это важно для точного воплощения творческого замысла, особенно если он отличается неординарностью инженерной мысли. Далее нужно провести экспертизу проекта, чтобы проверить соответствие нормам гражданской и экологической безопасности
После выполнения вышеописанных этапов приступают к техническим работам. Желательно, чтоб за проектирование и реализацию проекта витражей отвечала одна и та же кампания. В этом случае заказчик экономит время и средства, так как исполнитель создаст наилучший и выгодный вариант в условиях реального производства.
Алюминиевые и ПВХ-профили
Алюминиевые фасады наиболее востребованы, они обладают большей прочностью и долговечностью. Кроме того, производство алюминиевого профиля открывает более широкие возможности в строительстве и реконструкций современных коммерческих и жилых объектов. Алюминиевые профили незаменимы при строительстве зданий особо крупных размеров. К минусам относятся высокая стоимость и большие затраты времени на изготовление.
ПВХ-системы выполняют те же задачи по остекленению, но они более доступны простому покупателю. Отличаются от алюминиевых максимальным значением тепло- и шумоизоляции, возможностью ламинации и более высокой ремонтопригодностью. К главным минусам относятся ограничения по размерам и подверженность деформациям.
Чтобы создать успешный и долговечный проект, стоит прибегнуть к помощи специалистов в данной области, которые расскажут о важных характерных особенностях каждого из видов фасадных витражных конструкций.
Производим и монтируем Алюминиевы окна и Витражи в Калужской, Московской, Тульской областях. Подробнее>>>
Что еще Мы можем для Вас сделать? |
Звоните: 8-800-700-59-17 Бесплатно для Всей России |
Контакты г. Калуга: |
Звоните: +7 (4842) 59-59-16 —Центральный офис. |
Преимущества алюминиевых витражей
Большое количество преимуществ алюминиевых витражей сделало их популярными во всем мире
Широкое распространение алюминиевых витражей обусловлено большим количеством преимуществ, которые предоставляют данные конструкции. Среди основных преимуществ витражных конструкций из алюминия стоит отметить:
- эстетичность;
- прочность;
- долговечность;
- экономичность;
- экологичность;
- универсальность.
Особенно стоит отметить тот факт, что алюминиевые витражи абсолютно безвредны для организма людей. Алюминий является абсолютно нетоксичным материалом, который не разлагается и не меняет своей формы под воздействием ультрафиолетовых лучей и прочих неблагоприятных факторов окружающей среды.
Эстетичность
Алюминиевые витражи придают зданию эстетически красивый внешний вид
Одним из главных достоинств алюминиевых витражей является эстетическая привлекательность. Данные конструкции позволяют создавать совершенно уникальные и удивительные помещения с замысловатым дизайном. Данное качество витражных конструкций обусловлено тем, что в их основе лежит легкий материал – алюминий. Этот материал способен сохранять свой эстетически красивый внешний вид на протяжении всего срока эксплуатации витража.
Прочность
Алюминиевый витраж является прочной конструкцией
Алюминий является чрезвычайно прочным материалом. Как известно, из алюминия производят даже легкую броню для военной техники. Благодаря прочности алюминия, витражные конструкции, изготовленные из данного материала, характеризуются устойчивостью к влиянию неблагоприятных факторов окружающей среды. Для придания конструкции еще большой прочности сегодня активно используются различные методы порошковой окраски, которые улучшают физические свойства алюминия.
Долговечность
Алюминиевые витражи не требуют ремонта и замены на протяжении нескольких десятков лет
Благодаря своей прочности и конструктивным особенностям алюминиевые витражи на протяжении довольно-таки длительного срока службы не теряют своих эксплуатационных качеств даже под негативным воздействием окружающей среды. Этим конструкциям не страшны как осадки, так и ультрафиолетовые лучи. За счет таких особенностей срок службы витражей из алюминиевого профиля может достигать 70-80 лет. При этом они могут использоваться как при запредельно низких (до -50 градусов Цельсия), так и при высоких температурах (до +70 градусов Цельсия). Стоит также добавить, что данные конструкции характеризуются своей огнестойкостью.
Экономичность
Алюминиевый витраж – это один из самых доступных вариантов отделки фасада сооружения
4К безусловным преимуществам алюминиевых витражей также стоит отнести их экономичность. Во-первых, экономичность обеспечивается за счет долговечности конструкции. Установив витраж из алюминиевого профиля, пользователь может быть уверен, что ему не понадобится ремонт или замена конструкции на протяжении нескольких десятков лет. Во-вторых, данные конструкции отличаются доступной стоимостью. В-третьих, для установки подобного витража не понадобятся дополнительные расходы.
Экологичность
Экологичность алюминиевых витражей позволяет их использовать даже в частных домах
Алюминий является полностью экологически чистым материалом. Он не принесет вреда как здоровью людей, так и окружающей среде. К тому же даже под воздействием прямых солнечных лучей конструкции из алюминиевого профиля не выделяют каких-либо неприятных запахов. Отдельно стоит сказать и о том, что алюминий подлежит вторичной переработке.
Универсальность
Алюминиевые витражи можно установить даже в частном доме
Учитывая тот факт, что стекло и алюминий имеют одинаковой коэффициент теплового расширения, витражи из алюминиевого профиля могут использоваться в совершенно любой климатической зоне. Как говорилось выше, данные конструкции предназначены для применения при любой температуре и любых условиях эксплуатации. Универсальность алюминиевых витражей также обусловлена удобством их установки. Монтаж данных конструкций можно производить при совершенно разных условиях.
Варианты конструктивного исполнения витражного остекления
Выбор конструктивного исполнения определяется дизайнерскими решениями, используемыми материалами, применимостью для помещений с разной степенью утепления. Так, для холодного балкона можно использовать алюминий (подробнее читайте в статье «алюминиевые окна на балкон«), для теплого металлопластик, а есть варианты со средними показателями.
Как правило, выбор в итоге сводится к профилям и фурнитуре. Существует 5 решений, которые подлежат рассмотрению:
- Чаще предпочтение отдается стоечно-ригельному типу витражного балкона. Конструкция представлена каркасом, обрешеткой, пустоты которой заполнены светопрозрачными полотнами. Фиксируются они посредство резиновых уплотнителей и штапиков.
- Структурное исполнение подразумевает использования усиленного клея-герметика. Стекла крепятся к опорной конструкции, которая расположена с внутренней стороны помещения. В результате снаружи создается впечатление сплошного покрытия.
- Полуструктурное подразумевает применение профилированных штапиков вместо пасты. Это позволяет устанавливать открывающиеся створки, что актуально для балконов с лоджиями.
- Спайдерное или планарное решение относится к технически сложному. Крепежными элементами в этом случае являются специальные кронштейны из высокопрочной стали с четырьмя рожками. Каждый из них удерживает стекло за один из углов. Сами спайдеры закреплены к стоечным профилям.
- Фальш-остекление. Такое решение применимо для холодного помещения и тихого района, так как стеклопакеты используются одинарные, а профиль из легкого алюминия.
Фальш-остекление
Относительно дизайна рассматривают вопросы цвета стекол, формы профиля. Это могут быть прозрачные полотна и пигментированные, сплошные, со вставками. Главное соблюсти плоскость.
Витражное остекление фасадов
Привлекательность панорамному остеклению придает её цельный вид. Его производят из профиля для окна и профиля для фасада, который используют, если высота витража больше 2,5 метров. Среди профильных систем наибольшим спросом пользуются Sial, Tatprof и Schuko, которые можно окрасить в любые цвета по каталогу Ral и Dekor.
Профильная система YAWAL
Светопрозрачное наполнение подбирается в зависимости от назначения и типа здания. Например, небольшого размера фасад автомобильных салонов, различных магазинов можно застеклить художественным стеклом. Также можно использовать тонированное, самоочищающееся, бронированное стекло, триплекс.
Витражное остекление фасадов может быть:
- «теплым» – применяется в домах, офисных зданиях, утепленных балконах и лоджиях;
- «холодным» – применяется в витражах производственных зданий, к примеру, склад.
«Теплые» конструкции – это 2 алюминиевые чаши, скрепленные вставкой из полиамида, которая предотвращает появление мостика холода и удерживает тепло в помещении.
Стоит отметить, что теплое витражное остекление лоджии позволит устроить небольшую библиотеку, оранжерею или дополнительную комнату.
Вернуться к содержанию
Стеклопакет
Витраж – это каркас внешней части здания, за ним начинаются жилые помещения. Их нужно утеплить, обеспечить хорошую звукоизоляцию и пыленепроницаемость. С такой задачей справятся многокамерные стеклоблоки. Если витраж – это декоративное решение – тогда достаточно и однокамерного, он выполняет только эстетическую и минимально защитную функцию. С другой стороны, многие монтажники успешно экономят на профилях, используя пластик, а не алюминий. Алюминий более стойкий к атмосферным воздействиям, легче крепится и отлично выдерживает большие нагрузки. Пластик не способен выдерживать огромные нагрузки, для него подойдет только однокамерная система простого типа. В любом случае, для витражей отлично подойдет двухкамерный пакет или даже больше. Он хоть и много весит, но отлично держит температуру.
На счет выбора типа стекла – туп решение за клиентом. Можно подобрать тонированный стеклопакет, бронированный, триплекс, прочие. Каркас любые нагрузки выдержит, если правильно рассчитать тип профиля и правила его монтажа. Также нужно учесть, что чем круче стекла, тем тяжелее будет вся конструкция. Поэтому, лучше посоветоваться со строителями, и подойти к специалистам компании, которая специализируется на строительстве и реставрации витражей. Бронированные стекла и триплекс рекомендуется для витражей супермаркетов. Тонированные стекла применяются в жилом и офисном строительстве. Простое прозрачное стекло в витражах используется относительно редко.
Алюминиевые светопрозрачные конструкции – наша специализация!
Применяя знакомый многим принцип Паретто 80/20, приминительно к деятельности нашей компании, скажем, что наиболее часто (около 70% выручки) приходится на российские системы ALUTECH, AGS и Provedal, а остальные 20% на систему SCHUCO.
Благодаря такому ассортименту, мы в состоянии удовлетворить большинство пожеланий обратившихся к нам, многие из которых становятся нашими постоянными заказчиками. Мы готовы работать индивидуально, искать то решение, которое подойдет именно Вам исходя из Ваших пожеланий и возможностей.
За счет того, что нашим стратегическим партнером выступает международный концерн Schueco, являющийся лидером-новатором в разработке алюминиевых конструкций, у нас всегда имеется уникальное решение. А за счет того, что другими нашими партнерами являются ALUTECH и AGS, данное решение может иметь различную цену!
Также, если рассматривать вопрос цены, то здесь мы гибкий партнер, поскольку соотношение цена и качество у нас оптимальны! Данное оптимальное соотношение результат нашей работы – отлаженная технологическая линия, длительные отношения с поставщиками, мы держим качественные кадры.
Теперь поговорим про наших специалистов. Так наш инженерно-конструкторский персонал регулярно проходит обучение в Академии Шуко и ряд прочих тренингов и мастер-классов от лидеров в сфере алюминиевых светопрозрачных конструкций.
Также мы являемся высокоразвитым технологическим предприятием, имеющим мощную производственную базу.
Отдельно стоит отметить наши предложения для архитекторов и дизайнеров. Мы работаем с вами на особых условиях. Также совместно мы можем согласовать и предложить желающим нестандартные решения, в том числе решения в стиле Hi-tech, такие как непрямоугольные окна, окна и двери c роликовыми и скрытыми петлями, а также с электроприводами, интегрированными в систему «умный дом» и многое другое – ведь наш партнер-поставщик концерн Schueco!
Офис и производство нашей компании находится в Московском регионе, в котором и сосредоточено 80% нашей деятельности, но также мы выезжаем и в регионы.
В завершении скажем, что если Вы хотите заказать зимний сад, то непременно обращайтесь в «Дойче Фасад»!
Цены на алюминиевые витражные конструкции
Стоимость витражного остекления во многом зависит от площади фасада, сложности форм, особенностей применяемых материалов, специфики монтажа и других нюансов. В целом, на цену повлияют такие факторы, как выбор «теплого» или «холодного» варианта профиля разных марок, параметры конструкции, тип и внешний вид стекла, наличие открывающихся элементов витража, подбор фурнитуры и т.д.
Так, стоимость витражей популярной стоечно-ригельной системы Vidnal F50 SR с «холодным» профилем и заполнением в виде двухкамерного стеклопакета 36 мм, в зависимости от форм конструкции, будет определяться примерно так:
- прямой тип витража – 7 500 руб./м2;
- радиусный (изогнутый) эркерный фасад – 9 500 руб./м2;
- кровля – 9 500 руб./м2;
- ломаный эркерный фасад – 10 000 руб./м2;
- пирамида – 10 000 руб./м2;
- наклонный тип витража – 10 500 руб./м2.
Согласование финансовых вопросов осуществляется в индивидуальном порядке при разработке конкретного проекта витражного остекления.
Требования к витражному остеклению фасадов
Требования, которые предъявляются к витражному остеклению фасадов, по сути, не отличаются от предъявляемых к другим фасадным системам. Не существует единого нормативного документа, который бы содержал их перечень и описание. Тем не менее, с некоторой долей условности можно разделить на следующие группы:
- пожелания заказчиков. Самая разнообразная категория требований, которая ограничивается лишь фантазией и вкусовыми пристрастиями заказчика;
- требования проектировщиков и архитекторов. В большинстве случаев они отражаются в соответствующей проектно-сметной документация и в значительной степени зависят от заказчика и существующих нормативно-технических документов;
- требования действующих нормативов (общероссийские и региональные). На данный момент нет единого документа или правового акта, который бы четко регламентировал требования, предъявляемые к фасадным системам. Они содержаться в самых различных документах фрагментарно – где-то описываются требования к теплоизоляционным характеристикам, где-то – к освещенности помещений, где-то – к обеспечению пожарной безопасности и т.д.
Следует отметить, что существующие СНиПы по остеклению практически не содержат описания современных материалов и конструкций, используемых при витражном остеклении
До тех пор, пока не будет разработан новый СНиП или ГОСТ следует особое внимание обращать на соответствие применяемых систем проектным параметрам, а также на наличие у компании, поставляющей конструкции, сертификатов соответствия качества
Установка фасадной системы на место
Шаг 1. Замерьте размеры проема в стене, проверьте, отвечают ли они параметрам фасадной системы. При необходимости увеличьте или уменьшите проемы, оптимальное расстояние между стенами и конструктивными элементами 1–2 см.
Шаг 2
Осторожно поднимите собранную конструкцию и установите ее на место. Во время подъема усилия прилагайте равномерно, работы должны выполнять не менее двух человек
Выставьте конструкцию строго вертикально по уровню, зафиксируйте ее положение клиньями.
Подъем конструкции
Шаг 3. Просверлите по периметру профилей отверстия под анкеры, вставьте их на место и закрепите. Зафиксируйте пятки вверху и внизу конструкции.
Шаг 4. Монтажной пеной задуйте щели между алюминиевой конструкцией и проемом в стене. Перед запениванием тщательно увлажните поверхности. Влага не только значительно повышает адгезию материалов, но и ускоряет время застывания пены.
Фасадное остекление
Запенивание
Шаг 5. После застывания срежьте выступающую пену, подровняйте поверхности при помощи штукатурки.
Шаг 6. Аккуратно вставьте стеклопакеты, поставьте на место штапики.
Монтаж алюминиевых конструкций
На этом монтаж конструкции закончен, можно приступать к финишной отделке помещений. Если полы не закончены, приложите максимум усилий, чтобы нижний ригель имел упор по всей длине. Это намного усиливает конструкцию и повышает безопасность эксплуатации. Если во время установки стеклопакетов обнаружились шатания – непременно найдите причину и устраните ее. Категорически запрещается установка стеклопакетов в непрочные конструкции.
Фасад здания выполнен при помощи светопрозрачных конструкций
Конструкции из алюминия
Стоимость структурного остекления объектов
Цена установки рассчитывается в зависимости от размеров перекрытия и сложности несущей конструкции. В стоимость входит профиль, сборка стоечно-ригельного каркаса, стеклопакеты, фурнитура, крепеж и уплотнительные материалы.
Фасад среднего ценового сегмента обойдется примерно от 9000 р за квадратный метр.
* – стоимость структурного остекления зданий по данным alpicagroup.ru
| Наименование* | Стоимость за кв м. |
| Структурная светопрозрачная конструкция с терморазрывом | от 9 450 руб. |
| Структурная светопрозрачная конструкция с терморазрывом, с открываниями (окна/двери) | от 10 350 руб. |
Окончательная стоимость будет зависеть от:
- Бренда-производителя
- Материала профиля
- Видов стекол
- Цвет и оттенок каркаса
- Декоративных элементов
Названия витражных конструкций из алюминия
Зимние сады
Зимний сад является оригинальной, эстетически привлекательной, но и самой сложной среди витражных систем. Он отлично подходит для обустройства оранжереи или бассейна и может быть организован как отдельный объект или элемент большого здания. Монтаж зимнего сада предполагает разработку индивидуальных чертежей с точными расчетами герметичности и прочности, а реализация проекта учитывает создание оптимального уровня температуры и солнечного света в течение всего года.
Зенитные фонари и стеклянные купола
Стеклянные купола или зенитные фонари являются сравнительно новой технологией в архитектуре и дизайне, которая стремительно приобретает популярность благодаря оригинальности форм, красоте линий и широким возможностям нестандартных решений. Эти светопрозрачные конструкции из алюминиевого профиля часто используются для оформления крыш, декоративных элементов зданий или в качестве самостоятельных объектов. Проектирование таких фасадов является ответственной и трудоемкой задачей, реализация которой гарантирует отличный результат.
Входные группы
Презентабельное оформление входа является важной деталью в дизайне общественных и коммерческих зданий, свидетельствующей о статусе и респектабельности заведения
В связи с этим входным группам уделяется особое внимание при проектировании фасадов. Гармоничное сочетание технических характеристик и эстетической составляющей становится основополагающим принципом монтажа входных светопрозрачных конструкций
Стеклянные перегородки
Стеклянные перегородки активно применяются в оформлении интерьеров. Они являются функциональными и стильными элементами обустройства жилых помещений, торговых и офисных зданий, салонов красоты, кафе, ресторанов и других общественных заведений. Статичные и сдвижные системы предоставляют широкие дизайнерские возможности для зонирования пространства, при этом не нарушают уровня освещения и открытость помещения.
Стеклянные крыши и козырьки
Стеклянные навесы и козырьки широко используются для внешней отделки общественных зданий и частных домов. Часто они формируют цельный ансамбль с входной группой и выполняют защитную функцию
К материалам, применяемым для навесов и крыш, выдвигаются повышенные требования прочности и стойкости к механическим повреждениям, при этом не менее важной остается и эстетическая сторона
Типы фасадов из стекла
Остекление фасадов позволяет заполнять стеклом большие проемы зданий или облицовывать непосредственно фасады. Чаще всего для этого используются стеклопакеты, которые крепятся к рамам либо к другим несущим конструкциям. Отсюда выделяют два типа остекления: рамное и безрамное. К первому типу относят стоечно-ригельные, структурные, полуструктурные и модульные системы, ко второму – спайдерные и вантовые. Чем они отличаются? И в что в них такое особенное?
Стоечно-ригельная система
Стоечно-ригельная система применяется при возведении как коттеджей, так и высотных зданий
Основами стоечно-ригельной системы являются вертикальные стойки и горизонтальные балки. Они образуют рамы, которые в дальнейшем заполняются стеклопакетами. Крепление в системах производится с внутренней стороны здания, создавая эффект невесомости и воздушности сооружений. Возможность по-разному соединять алюминиевые профили позволяет придавать конструкциям уникальные формы и виды.
Модульная система
Выполнять монтаж модульной системы можно без строительных лесов
Эта система считается вариантом стоечно-ригельной, отличаясь особым подходом в проектировании профилей и их установке. Что и выделяет ее в отдельный тип. Состоит модульная система все из тех же стоек и балок, отличаясь лишь этапами работы. Это позволяет значительно экономить время при установке блоков или модулей, спроектированных из нескольких витражей сразу.
Уже готовые блоки легко закрепляются внутри здания без использования строительных лесов. После чего на месте стыков стекол производится их полная герметизация и уплотнение. Что позволяет экономить в два раза больше времени при монтаже и установке. Такой тип остекления фасадов идеален для высотных сооружений, когда невозможно установить строительные леса. Однако применение модульной системы возможно и на малых объектах.
Основными преимуществами данного типа, помимо экономии времени, являются надежность, практичность и эффективность.
Структурная система
Сложное крепление системы устроено таким образом, что стыков практически не видно с внешней стороны здания
Этот тип также выделяется как вариант стоечно-ригельного остекления. Однако отличается он особой визуальной целостностью с внешней стороны фасада. Потому что стеклопакеты крепятся с внутренней стороны витража с помощью сложного крепления. При этом они совершенно не выступают снаружи фасада, что вместе с герметиком на стыках и создает эффект сплошного остекления.
Использовать структурную систему можно не выше 30-го этажа. Поэтому сегодня сплошные стеклянные витражи используются в офисных, административных и торгово-развлекательных зданиях.
Полуструктурная система
При монтаже полуструктурной системы применяются специальные прижимные элементы
И эта система относится к варианту классической стоечно-ригельной. Отличается она использованием более тонких рам, к которым крепятся стеклопакеты черными прижимами. Элементы крепления выступают наружу всего на 4 мм, создавая эффект целостности остекления здания. Такая имитация под структурную систему полностью оправдывает название самой системы.
Спайдерная система
Для производства несущих конструкций спайдерной системы используется углеродистая сталь, это позволяет делать рамы различных конфигураций
Это система безрамного типа, в которой крепление стекол происходит с помощью элементов, внешне напоминающих пауков. Отсюда их название – «спайдеры». Крепятся они непосредственно к стене сооружения либо к несущей конструкции. При этом все щели между стеклами заполняются специальным раствором из силикона. Для изготовления несущей конструкции используется среднеуглеродистая сталь. Поэтому рамы могут быть как прямыми, так и в форме арки или купола.
Спайдерная система является холодным видом остекления. При этом она отличается особой легкостью конструкции, привлекательным внешним видом, создающим эффект целостности. А благодаря полному отсутствию рам, внутрь зданий проникает много света.
Вантовая система
Вантовая система считается самой сложной в проектировании и монтаже
Данная система считается вариантом спайдерной. Она имеет похожее крепление, основным отличием которого является каркас, представляющий собой натяжную конструкцию. Здесь вместо стали выступают натяжные тросы. Проектировать вантовую систему достаточно сложно. Ведь каркас должен выдерживать стеклопакет и различные дополнительные нагрузки на него. Чем и объясняется ее нечастое использование при остеклении зданий.
Некоторые особенности при монтаже узлов
Двумя способами могут устанавливаться алюминиевые витражи, узел при этом может находиться в верхней и нижней части
Важно, чтобы подвижным был только нижний элемент. Если метод монтажа двухопорный, стойка будет закреплена к нижнему узлу, при этом его край будет плавающим
Такой способ сборки конструкции значительно ускоряет работу. Если для креплений используются спайдеры, зазор должен быть четким, все узлы должны быть надежно зафиксированы. Верхний узел при использовании такого типа крепления остается жестким.
Алюминий плохо сжимается, но имеет способность растягиваться, поэтому конструкции из него грамотнее всего именно подвешивать. Не стоит закреплять стойки снизу, это способствует провисанию конструкций.
Витражи могут значительно улучшить внешний вид вашего помещения, делать его более интересным. Монтаж достаточно сложен и требует профессионального ответственного подхода. Имея некоторые знания о том, как происходит сборка витража, вы сможете нанять грамотную бригаду по его установке.
Общие сведения
Витражное остекление проводится в случаях, когда нет возможности установить стандартные окна. В пример можно привести эркеры или пролеты. При витражном остеклении можно придать зданию разлиную форму. Любое строение, фасад которого выполнен из стеклянных конструкций, становится более современным и начинает выделяться среди других зданий. Именно поэтому многие владельцы коттеджей начинают создавать строения в современном стиле, имеющие витражные фасады.
Витражное остекление может быть как рамным, так и безрамным. Стеклянные конструкции изготавливаются из следующих материалов:
- стекло;
- поликарбонат;
- пластик;
- сталь;
- дерево.
Чтобы решить, необходимо ли производить витражное остекление, стоит рассмотреть преимущества и недостатки.
