Вакуумные захваты для сэндвич-панелей

Для подъема, перемещения и установки сэндвич панелей используют еще один, более современный и надежный тип грузозахватных устройств — вакуумный захват (траверсная надставка). Такой тип уникального оборудования может быть использован с любым видом подъемных механизмов.

С помощью вакуумного захвата возможно безопасно и быстро осуществлять вертикальный и горизонтальный монтаж кровельных и стеновых сэндвич панелей. Сборочные работы могут выполняться и под углом (монтаж скатной кровли), причем рисунок профиля сэндвич панели может быть любым.

Конструкции вакуумных захватов

Конструкция вакуумного захвата состоит из металлической круглой или прямоугольной присоски с герметизирующим эластичным уплотнением — формованной вакуумной пластины (ВП). Материалом для изготовления ВП может служить: резина, натуральный и белый каучук, силикон (высокотемпературный материал), нитрил (маслостойкий).

К присоскам посредством шланга подключен вакуумный насос. При захватывании груза присоска накладывается на его поверхность и поворотом специального крана подключают к вакуумному насосу. Герметизирующее уплотнение не дает возможность воздуху попасть в полость между грузом и диском, груз захватывается.

Специализированные вакуумные присоски и направляющие устанавливаются между ребрами жесткости сэндвич панелей в центре транспортируемого материала, для равномерного распределения нагрузки по всем присоскам. Количество установленных присосок может быть от 1 до 12-ти.

В конструкцию вакуумного захвата входит и опирающийся на плоскую пружину шарнир, благодаря которому захват способен самостоятельно устанавливаться на поверхность транспортируемого груза.

В случае непредвиденного отключения вакуумного насоса, к нему присоединен дополнительный резервуар, который позволяет удерживать даже весьма тяжелые сэндвич панели длительное время.

Такое вакуумное оборудование может работать от двух сменных аккумуляторных батареи. Это дает возможность выполнять подъем сэндвич панелей автономно, в отдалении от источников электроснабжения. Емкости батареи хватает до 250 непрерывных циклов присасывания.

Конструкция такого вида захватов зависит и от методов создания разреживания в вакуумной камере и способов ее девакуумизации.

Преимущества вакуумных захватов

Вакуумные захваты (траверсы) имеют ряд преимущественных особенностей при монтаже сэндвич панелей:

  • Присоски обеспечивают сохранность поверхности, не оставляют повреждений и не деформируют профильные листы сэндвич панелей в точке захвата
  • Отсутствие сдвига и коробления панели в момент ее фиксации и переноски
  • Надежность, удобство закрепления
  • Высокая скорость монтажа (в день возможно установить от 500 до 800 кв. м.)
  • Для монтажа листа сэндвич панели достаточно двух, трех человек
  • Высокое качество выполняемых работ
  • Универсальность конструкции
  • Возможность изменять ориентацию (допускается вращение на 360 градусов) сэндвич панели в подвешенном состоянии
  • Широта функциональных возможностей, легкость перемещения сэндвич панелей нестандартной длины (до 26 метров! )
  • Простота и легкость эксплуатации
  • Возможен перенос панели к месту монтажа прямо из стопки, без предшествующей подготовки, что дает существенную экономию времени и места под разгрузку

Захват с вакуумными присосками подойдет для монтажа металлических, ДВП, ПВХ, магнезитовых сэндвич панелей с наполнителями всех типов.

Стоимость вакуумных захватов для сэндвич-панелей

Важно знать, что подбирая вакуумный захват для сэндвич панели, цена его буде напрямую зависеть от брэнда производителя и от таких технических характеристик:

  • Усилие сжатия
  • Грузоподъемность
  • Минимальный и максимальный интервал захвата
  • Габаритные размеры
  • Толщину панелей и их вес
  • Технологические возможности, наличие дополнительного укомплектования

При монтаже сэндвич панелей захваты — это весьма нужные грузоподъемные приспособления, которые существенно облегчают монтажные работы. С их помощью возводят быстросборные и быстровозводимые конструкции из сэндвич-панелей, спортивные сооружения, промышленные цеха, торговые центры.

Как поднять сэндвич панель на нужную высоту

При выполнении горизонтальной установки изделия сначала ставят вертикально вручную на специальные прокладки, которые препятствуют деформации замка плиты. Опытные строители не рекомендуют поднимать материал непосредственно с паллеты. В противном случае можно допустить деформацию замков.

Стыковке изделий следует быть вертикальной. Нужно избегать стыков под углом, так это также может повлечь за собой деформацию замков.

В случае вертикального монтажа специалисты советуют применять механический захват, закрепляющийся сквозным просверливанием. Отверстия, полученные в процессе подъема, можно будет закрыть при помощи крепления и фасонных элементов.

Подведем итоги

Захват для монтажа сэндвич панелей — это крайне необходимое приспособление при выполнении облицовки фасада зданий и сооружений своими руками и с использованием материала по типу сэндвич. Это значительным образом облегчает труд строителей и сокращает время, необходимое на осуществление облицовки фасада здания. Такие механизмы бывают нескольких видов, и при выборе одного из них нужно исходить из особенностей вашего здания и применяемой облицовки.

Назначение и область применения сэндвич-панелей

Основное применение конструкций — сооружение стен и крыш зданий. Это могут быть объекты промышленного или сельскохозяйственного назначения, магазины, спортивные сооружения и жилье. Благодаря высоким теплотехническим качествам такие постройки достаточно комфортны, а их возведение занимает считанные дни.

Широкий выбор фактуры и цвета отделки позволяет придавать этим зданиям привлекательный внешний вид. Хозяйственные помещения, офисные кабинеты нередко обходятся даже без внутренней отделки.

Панели имеют относительно небольшой вес. При толщине 100 мм квадратный метр материала весит порядка 20 кг. Это значит, что блок метровой ширины и длиной 4-5 м три человека могут установить, не прибегая к услугам грузоподъемной техники.

Конструктивные особенности различных захватов

Захваты механического типа разделяются на струбцинные, с защимом в замок и захватом путем сквозного просверливания. Приспособление со струбциной представляет собой металлическую раму с проушиной для закрепления кольца. С внешней стороны рамы имеется несколько отверстий, где располагаются втулки с резьбой, с внутренней стороны к раме прилегает широкая резиновая накладка. Фиксация панели производится вручную, с помощью специальных ручек с резиновыми прокладками, которые вставляются во втулки.

Сцепление с захватом в замок производится путем крепления приспособления к замковому соединению панели (тип соединения – шип-паз). При установке захвата со сквозным просверливанием проводится сверление нескольких отверстий, в которые устанавливаются металлические штифты. Установленные захваты обвязываются текстильными стропами и поднимаются вручную или с использованием механических приспособлений.

Вакуумные захваты оснащены необходимым количеством присосок и имеют дополнительный привод, а для перемещения панелей используется кран. Присоска приклеивается к панели, из цилиндра выкачивается воздух, фиксирующий клапан закрывается, что обеспечивает плотное прилегание и надежность соединения. Могут использоваться для поднятия панелей в вертикальном, горизонтальном и наклонном положении. Модели с большим количеством присосок применяются для перемещения длинномерных и объемных панелей.

Текстильные стропы полностью обхватывают панель и являются самым дешевым видом захвата. Но данный способ перемещения панелей создает трудности с извлечением строп из-под плиты и не подходит для поднятия длинномерных конструкций, поэтому чаще всего стропы используются с механическими захватами или для перемещения небольших панелей.

При выборе приспособления для перемещения сэндвич панелей нужно учесть ряд моментов – размеры здания, а также размер и вес используемых конструкций. Наиболее популярным видом захватов являются механические приспособления, ввиду малой стоимости, надежности и универсальности при использовании. Вакуумные захваты более эффективны при строительстве, но ввиду большой стоимости оборудования чаще всего используются при строительстве крупных объектов.

Компания «РосСельПром» – ведущий российский производитель высококачественных сэндвич панелей. Панели выпускаются на современных производственных линиях и обладают отличными эксплуатационными характеристиками, прочностью и надежностью. Получить подробную консультацию по вопросам использования панелей и строительства быстровозводимых зданий можно по телефону: +7 (812) 945-62-32, +7 (921) 972-11-89, +7 (812) 677-21-73, +7 (911) 818-36-07.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Типовая структура и виды сэндвич-панелей

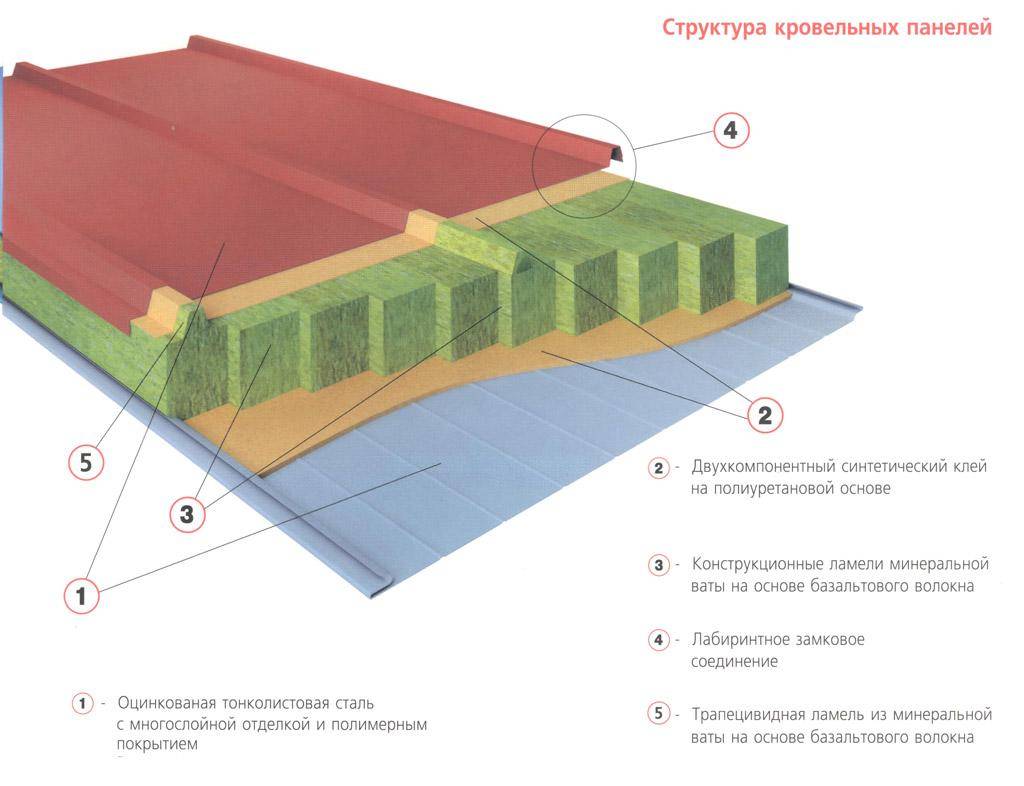

Строительные плиты состоят из трех слоев. Внутренний слой – утеплитель, отвечающий за теплоизоляционные качества панели, два внешних слоя – жесткий облицовочный материал, обеспечивающий прочностные характеристики. Между собой элементы скрепляют клеем.

Назначение сэндвич-панелей во многом определяет тип облицовочного материала. Исходя из этого критерия, выделяют три вида изделий:

  1. Сип панели. Внешняя оболочка – разные древесно-стружечные плиты (ОСП, ЦСП, ДВП, ДСП). Такой материал преимущественно используют при возведении каркасных сборно-щитовых домов.
  2. ПВХ панели. Сэндвич-панели с пластиковой облицовкой отличаются от предыдущих изделий более высокой прочностью, стойкостью к влаге, длительностью безремонтной эксплуатации. Основное назначение – сооружение промышленных и торговых зданий.
  3. Металлические панели. Наиболее прочные представители сэндвич-панелей. Внешняя оболочка – профилированный или гладкий оцинкованный лист. Толщина облицовки – 0,5-0,7 мм.

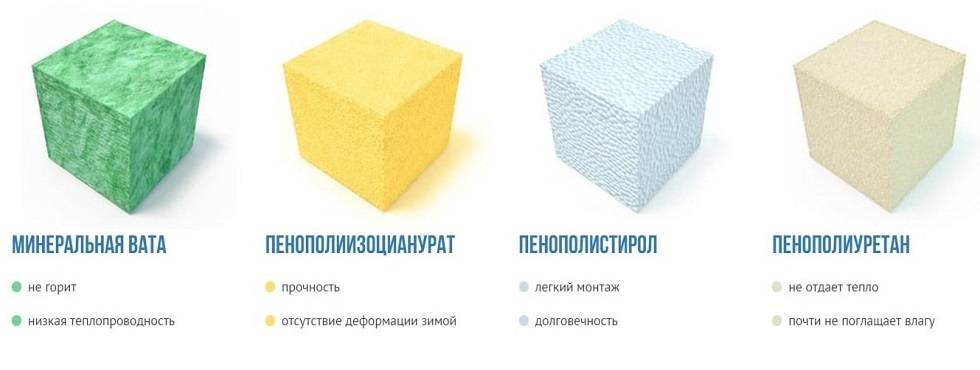

В качестве утеплителя используют:

  1. Минеральную вату. Теплопроводность – 0,043-0,044 Вт/М*с, прочность на сжатие 0,026-0,03 мПа. Материал не горюч, сохраняет свои качества в температурном диапазоне +80…-180°С.
  2. Пенополистирол. Теплопроводность – 0,030-0,035 Вт/М*с. Утеплитель не поддерживает горение и не поглощает воду.

Минеральная вата абсолютно пожаробезопасна, способна сохранять характеристики при экстремально высоких температурах. Однако она теряет свои теплоизоляционные свойства при намокании.

Монтаж вручную – худший вариант

Ошибочно утверждать, что в XXI веке, когда все автоматизировано и создано профессиональное оборудование для решения различного типа задач, использование ручного труда человеком для перемещения и удержания грузов является эффективным решением. Стоит напомнить, что масса 1 кв. м. сэндвич-панели толщиной 120 мм на основе минеральной ваты составляет 23 кг. Какой должна быть площадь панели, чтобы работать с ней было легко, просто и удобно?

Недостатки сборки вручную:

  • крайне низкая скорость монтажа (100-200 м2/смена);
  • использование панелей минимального размера;
  • высокий риск повреждения материала;
  • низкий уровень безопасности рабочих;
  • бригада от 5-6 человек.

Небольшой размер панелей, которые в состоянии монтировать человек или группа рабочих, является основным негативным фактором. За одну производственную операцию закрывается относительно небольшая площадь поверхности. Следует также учитывать, что слабым местом сэндвич-панелей являются стыки. Во избежание проникновения холодного воздуха в местах соединения необходимо использовать дополнительные средства изоляции, что при большом числе сочленений в разы увеличивает количество необходимого времени на качественный монтаж.

Использование непрофессионального оборудования приводит к порче панелей

Работе вручную с сэндвич-панелью на высоте сопутствует риск ее падения с последующей деформацией. Также подъем или спуск до точки установки может служить причиной повреждения внешнего защитного слоя, что негативно сказывается на сроке эксплуатации материала. Возможность падения панели накладывает дополнительные обязательства по обеспечению безопасности ведения работ. Преимущество дешевизны ручного труда полностью сводится на «нет» низкой скоростью и производственными рисками.

Захват для сэндвич панелей: виды и особенности

Монтаж сэндвич панелей своими руками не возможен без применения особых приспособлений, именуемых захватами. Давайте поговорим о том, что же из себя представляет захват для сэндвич панелей: виды и особенности.

Захват

Краткая характеристика

Для начала отметим тот факт, что готовые сэндвич панели выполняются из трёх слоёв: в качестве внешних сторон используется жесткий материал, а пространство между ними заполняется утеплителем. Зачастую в его качестве применяется минеральная вата или пеноплиуретан.

Процесс подъема

Специалисты утверждают, что работать с изделиями с минватой в качестве утеплителя необходимо крайне осторожно, соблюдая все технологические нормы и требования, следуя чертежу и не допуска потерю минеральной ватой своих теплоизоляционных характеристик. Иначе внутрь облицовки может попасть влага, что сделает срок эксплуатации фасада очень коротким. Но это не говорит о том, что осуществлять установку плит с пенополиуретоновым утеплителем своими руками можно, как говориться, «с закрытыми глазами»

Но это не говорит о том, что осуществлять установку плит с пенополиуретоновым утеплителем своими руками можно, как говориться, «с закрытыми глазами».

А это возможно только с применением особых грузоподъемных механизмов под названием захваты.

Причем такое приспособление, как захват для сэндвич панелей, одинаково актуален как для кровельных плит, так и для стеновых фасадов.

Классификация видов

Захваты для сэндвич панелей бывают механические и вакуумные. Каждый из этих типов агрегатов подобного предназначения обладают характерными особенностями:

Механические захваты включают и модели, которые монтируются в замок плиты, и модели, которые насквозь просверливают саму сэндвич панель, и особые зажимы для поднятия изделия на актуальную высоту. Например, захват-струбцина обладает винтовым механизмом, с помощью которого сэндвич панель можно поднять в горизонтальном положении. А механическая модель под названием «Майна-Вира», как на следующем фото, позволяет поднимать материал в вертикальном положении. Стоит отметить, что практически все модели подобного рода отличаются демократичным уровнем цен. Это, так сказать, бюджетный вариант для проведения облицовочных работ для зданий и сооружений. Однако при его помощи можно выполнить простую и удобную строповку фасада без каких-либо чертежей;

Вакуумный захват для сэндвич панелей, изображенный на следующем фото, позволяет зафиксировать плиту всего за нескольких минут. Вакуумные модели предпочитают опытные строители, так как они более удобны в работе. Однако, стоят они дороже механических вариантов. В процессе применения моделей данного типа необходимо предварительно убрать защитную пленку в том месте, где будет осуществляться захват материала. Не стоит убирать всю пленку сразу, лучше сделать это непосредственно после установки сэндвич панели. Это защитит ее от вероятности повреждения во время установки.

После фиксации плиты в захвате, её необходимо поднять на актуальную высоту. В данном случае вам понадобиться подъёмный кран. А при его отсутствии — лебедка.

Опытные специалисты рекомендуют не повышать траты на строительство приобретением подобного оборудования, если ваш бюджет ограничен. Лучше взять механизмы на прокат на время проведения облицовочных работ.

Как поднять сэндвич панель на нужную высоту

При выполнении горизонтальной установки изделия сначала ставят вертикально вручную на специальные прокладки, которые препятствуют деформации замка плиты. Опытные строители не рекомендуют поднимать материал непосредственно с паллеты. В противном случае можно допустить деформацию замков.

Стыковке изделий следует быть вертикальной. Нужно избегать стыков под углом, так это также может повлечь за собой деформацию замков.

В случае вертикального монтажа специалисты советуют применять механический захват, закрепляющийся сквозным просверливанием. Отверстия, полученные в процессе подъема, можно будет закрыть при помощи крепления и фасонных элементов.

Подведем итоги

Захват для монтажа сэндвич панелей — это крайне необходимое приспособление при выполнении облицовки фасада зданий и сооружений своими руками и с использованием материала по типу сэндвич.

Это значительным образом облегчает труд строителей и сокращает время, необходимое на осуществление облицовки фасада здания.

Такие механизмы бывают нескольких видов, и при выборе одного из них нужно исходить из особенностей вашего здания и применяемой облицовки.

Вакуумный захват

С помощью захвата, работающего по принципу вакуума, можно без проблем осуществить монтаж сэндвич панелей. С помощью такого механизма, монтаж можно выполнить в горизонтальном и вертикальном положении.

Принцип работы

Вакуумный захват или траверса имеет присоски прямоугольной или круглой формы. Они изготовлены из металла и покрыты вакуумной пластиной. Такая пластина может быть силиконовой (считается самым надежным и устойчивым к температурам материалом), резиновой, каучуковой и нетриловой (не самый прочный материал). К присоскам присоединены маленькие шланги, которые соединяют их с вакуумным насосом. Так же, конструкция имеет небольшой шарнир, который опирается на пружину, это позволяет устанавливать захват на панель без лишних усилий. Чтобы захватить панель, нужно присоединить присоску к поверхности и включить вакуумный насос, используя рычаг. Присоски устанавливаются по центру груза, чтобы равномерно распределить нагрузку на механизм. Количество присосок – до 12 штук. Благодаря герметизирующим уплотнителям, воздух не попадает в пространство между металлическим диском и поверхностью панели, за счет этого происходит захват груза.

Безопасность

Если работа вакуумного насоса была завершена в аварийном порядке, автоматически включается запасной резервуар, позволяющий удерживать сэндвич панель некоторое время. Все вакуумное оборудование может работать не только от электросети, но и от нескольких съемных аккумуляторов. Работа в автономном режиме включает 250 циклов непрерывного присасывания, после чего необходима подзарядка батареи.

Достоинства

Вакуумные захваты (траверсы) имеют множество плюсов:

• Удобное и надежное крепление панелей;

• Благодаря вакуумному креплению стройматериалы не деформируются и не повреждаются;

• Монтаж осуществляется намного быстрее;

• При фиксации и перемещении панели, она не сдвигается;

• Чтобы установить сэндвич панели необходимо всего два или три человека;

• Работа выполняется качественно;

• Механизм дает возможность сэкономить время, поскольку переносить панель можно прямо к месту, где будет производиться монтаж.

• Приспособление не слишком габаритное и удобное в эксплуатации;

• Стройматериалы на весу, при необходимости, поворачиваются на 360 градусов.

• Без особых сложностей монтируются панели нестандартных размеров.

С помощью вакуумного оборудования осуществляется монтаж не только сэндвич панелей, но и металлических ДВП, ДВХ панелей с различными видами наполнителей.

Чтобы выбрать качественное оборудование, обращайте внимание на основные технические характеристики:

• Страна производитель.

• Марка оборудования.

• Сила захвата.

• Интервалы захвата.

• Размеры приспособления.

• Комплектация оборудования.

• Технологические характеристики.

• Особенности панелей, для которых предназначается техника.
