Преимущества и недостатки
К главным характеристикам вентиляционной облицовки для домов и зданий, можно отнести различные достоинства, которые свойственны именно этому типу. Но, несмотря на это, есть некоторые нюансы, которые связаны с особенностью монтажа и материала, применяемого именно для организации данной разновидности облицовки.
Помимо этих качеств, к достоинствам нпф относят следующие характеристики:
- слой внешнего типа нвф может иметь разнообразную основу – кирпич, камень, брусовой материал, доска облицовочного типа, рейки профиля, листовой алюминий, керамогранит, а также другие облицовочные материалы. Благодаря этому вентиляция может быть сделана с различной фактурой, цветовыми решениями, с разным стилем, а отделка будет достаточно привлекательной;
- наличие «точки росы», которая выводится за пределы несущей стеновой перегородки, в результате этого происходит предотвращение возникновения грибковых поражений в помещении, а также на внешних сторонах стен;
- высокая экономичность — при использовании данной системы происходит сокращение затрат на оплату отопительной энергии жилого помещения;
- эти фасадные системы обладают длительной эксплуатацией, при этом сохраняются все первоначальные качества;
- монтаж вентилируемых фасадов проводится быстро, независимо от того в какой период он осуществляется;
- системы вентиляционного типа обладают высокой устойчивостью к внешним влияниям окружающей среды.
Однако, несмотря на наличие целого ряда положительных качеств, при установке вентилируемой облицовки могут возникнуть определенные трудности, на которые стоит обращать внимание:
- если во время монтажа не соблюдать все технические стандарты, то в результате может возникнуть снижение уровня пожароустойчивости всего строения;
- на установку вентилируемых облицовочных изделий нет единого ГОСТ и СНИП;
- работы по установке вентилируемых систем не требуют допуска СРО. По этой причине, выбирая организацию по монтажу этих изделий, следует быть особенно внимательным.
Кроме этого стоит учитывать, что облицовка устанавливается уже на готовое здание, поэтому она может создать на него дополнительное давление, от которого может возникнуть обрушение стен. Поэтому перед тем как начать монтаж навесных вентилируемых фасадов стоит осмотреть сооружение, возможно дополнительно нужно провести реставрационные работы, а также создать крепление всей конструкции, чтобы вентиляционный вариант прослужил долгие годы.
Материалы для подконструкции вентилируемых фасадов
Международный авторитет по вентилируемым фасадам – DIN 18516-1 устанавливает требования к материалам для навесных вентилируемых фасадов, которые могут применяться без специального подтверждения их коррозионной стойкости, в том числе, для:
- облицовочных панелей,
- подконструкции и
- крепежных изделий.
Для изготовления подконструкций, в частности, рекомендуются:
- коррозионностойкие стали;
- алюминиевые сплавы;
- медные сплавы;
- конструкционные стали толщиной не менее 3 мм с коррозионной защитой лакокрасочным покрытием.
Применение подконструкций из других материалов, например, из древесины, требует специального подтверждения и разрешения.
Подконструкции из оцинкованной и нержавеющей стали
Подконструкция из оцинкованной стали – более демократичный по стоимости вариант, который отличается неплохими эксплуатационными свойствами. Такие изделия прочны надежно выдержат даже тяжелые отделочные материалы. На подсистему из оцинкованной стали можно монтировать даже керамогранитные плиты. Каркас из оцинкованной стали абсолютно пожаробезопасен, отличается весьма высокой температурой плавления, и полностью соответствует современным нормам пожаробезопасности. Но необходимо учитывать, что по долговечности оцинкованная поверхность не самый идеальный вариант. Такую проблему помогут решить дополнительные методы обработки: полимерные покрытия или окрашивание специальными составами. В стальных подсистемах не предполагаются компенсаторы термического расширения. Купить подсистемы такого типа в Москве можно напрямую у производителей.
Подсистемы из нержавеющей стали также пользуются успехом и широко применяются при устройстве вентфасада. Стальной профиль абсолютно не подвержен гниению, и среди аналогов является самым долговечным вариантом. Каркас из нержавейки можно использовать даже в высотном строительстве, он имеет хорошую жесткость, прочность и отличается длительном сроком службы. Может сочетаться с тяжелой по весу облицовкой.
Из недостатков материала стоит отметить:
- Относительно высокая цена по сравнению с аналогами
- Большая масса стали (нержавейка не подойдет для разработки подсистемы фасада для старой постройки со слабой несущей способностью).
В Москве можно купить подконструкции различных типов напрямую у производителя. Сделать выбор между оцинкованной фасадной подсистемой и подконструкцией из нержавейки довольно сложно. Целесообразно проконсультироваться с опытным специалистом, который учтет все архитектурные особенности конкретного здания, подберет соответствующий крепеж и поможет сделать правильный выбор.
Поскольку требования к профилю для вентилируемого фасада в современном строительстве весьма повышены, поэтому каждый производитель старается сделать свою продукцию наиболее качественной и привлекательной для покупателя.
Сборка алюминиевых дверей. Как производятся алюминиевые двери?
Изготовление алюминиевых дверей – это сложный, многоэтапный процесс, который требует соблюдения всех технологических параметров и режимов. От того, насколько будут соблюдены все нормы при производстве, напрямую зависит качество готовых дверей и их срок службы.
Основные этапы и оборудование для производства алюминиевых дверей
Подготовка проектного задания . На первом этапе проектная документация относительно будущих дверей отправляется в цех. К этой документации относятся чертежи всех деталей, спецификации к ним, чертеж общего проекта дверей, карта раскроя, лист дополнительных элементов. Мастер-технолог анализирует данные проектного бюро, и выполняется предварительная оценка будущего изделия.
Нарезание профиля из алюминия на заготовки . Нарезка осуществляется строго с учетом технологической документации. Под углом 45 градусов обрезаются верхняя горизонтальная рама и углы вертикальной рамы, а также створки. Нижние части рам и створок, и узкие рейки режутся под углом 90 градусов. Для выполнения этой операции используются одно- или двухголовая пила с дополнительной системой охлаждения.
Подготовка торцов импоста . Заготовка импоста обрабатывается на торцефрезерном станке
Важно производить эту операцию с обеих сторон.
Выполнение технологических отверстий. Технологические отверстия могут выполнятся с помощью вырубного пресса, пробивного или универсального пресса со сменными матрицами
Такие отверстия могут играть роль дренажных пазов, отверстий под ручку, крепежных отверстий для других элементов и т.д.
Установка уплотнительной резины . Резина для уплотнения протягивается по всей длине в специальные пазы, начиная с торца. После этого уплотнения обрезаются ножницами под углом 45 градусов. Резина по углам склеивается с использованием циноакрилатного клея.
Сборка алюминиевых рам и створок . Конструкции собираются на специально предназначенных для этого столах. Такие столы имеют щеточное покрытие с целью предотвращения повреждения поверхности алюминиевого профиля. Углы конструкций могут соединяться двумя способами. Можно использовать обжимочный пресс и выполнить «обжим» углов, или можно прикрепить импост к раме (или створке) на скрутке с использованием специальных «сухарей».
Установка фурнитуры . На створку устанавливают замок и личинку, а ответная часть монтируется на раму. После чего высверливаются отверстия для петель согласно чертежам, и устанавливаются петли. Углы рам и створок соединяются.
Сборка дверной конструкции . После окончательной установки фурнитуры рама и створки соединяются в одно целое. Уплотнительная резина в углах проклеивается с помощью специального клея.
Установка заполнений в конструкцию . Если алюминиевые двери предусматривают стеклопакеты, то на этом этапе производится их установка. Если же предусматриваются другие дополнительные элементы – они также монтируются. После того, как все заполнения установлены, с помощью специальных углов устанавливается штапик, а зазор между ними заполняется клиновой резиной.
Изготовление алюминиевых дверей —
Технология сборки алюминиевых дверей На этом производство алюминиевых дверей не заканчивается, далее происходит регулировка петель в трех плоскостях (чтобы получилось оптимальное закрывание двери и обеспечивались одинаковые зазоры по всей длине створки) , регулировка ответной части замка (для того, чтобы створка оптимально прилегала к дверной коробке).
После всего этого происходит финишный контроль качества продукции, в ходе которого определяются геометрические размеры дверей и их соответствие проектной документации, правильность работы фурнитуры и наличие уплотняющей резины.
Также контролируется внешний вид изделия, следят за отсутствием трещин и механических повреждений. Перед упаковкой изделие получает технический паспорт со штампом отдела технологического контроля. Двери упаковываются в специальную транспортировочную тару с уголками, которые предохраняют конструкцию от повреждений. Сверху тара оборачивается стретч-пленкой или самоклеющимся Пенофолом фольгированным.
Демонтаж старой конструкции
Процедура включает в себя удаление старого окна и подоконника. Рассмотрим процедуры подробнее.
Удаление старого окна
Электролобзиком распилите несколько частей рамы — в будущем это поможет при демонтаже
Затем осторожно подденьте раму фомкой и извлекайте основу окна по частям
Совет! Лучше начинать с нижней части окна, т.к. она легче всего будет поддаваться вытаскиванию.
Снятие подоконника
Для удаления подоконника воспользуйтесь молотком и, если есть, зубилом. Во время демонтажа поддерживайте его, чтобы он внезапно не отвалился.
Существует один универсальный способ удаления: распилите подоконник посередине с помощью лобзика или пилы, а затем выломайте с помощью фомки. Также можно использовать перфоратор.
Как вариант, можно просто выломать его руками. Но это потребует физической подготовки.
Теперь, когда старое окно полностью демонтировано, можно приступить к монтажу нового. Начнется все с установки основы окна.
После удаления не забудьте очистить место: удалить строительный мусор, бетон, осколки стекла и другие предметы.
Вариации подсистем
Подсистема – это комплекс специальных крепежных компонентов, которые применяются для надёжного крепления панелей к наружным стенам.
Виды подсистем:
- Вертикальная. Используется для горизонтальной раскладки определенного материала облицовки. Применяются анкерные уголки различной высоты, которая напрямую зависит от толщины используемого для утепления декора.
- Вертикально-горизонтальная. В данном случае имеют место быть горизонтальные и вертикальные направляющие профили. Система хорошо увеличивает жесткость и прочность всей конструкции.
Ключевым специфическим различием одной подсистемы от второй является размещение профилей и их направление, эти параметры зависят от размеров основания.
Существует несколько типов подсистем в зависимости от материала изготовления, но их задача сводится к одному – утепление стен плюс обеспечение эстетической привлекательности.
Типы:
- Алюминиевая – системы, выполненные из данного металла, обладают небольшим весом, могут быть применены в высотном строительстве, поскольку не оказывают большой нагрузки на несущие основания. Но они обладают низкой температурой плавления, что увеличивает пожароопасность.
- Из оцинкованной стали – бюджетное решение, хорошо скрывают дефекты стен здания. Отличаются экологичностью и длительным сроком эксплуатации. К минусам относятся: подверженность коррозии. Специальное покрытие может решить проблему.
- Нержавеющая сталь. Такие подсистемы хорошо выносят температурные колебания, часто используются в высотном строительстве и отлично противостоят коррозионному воздействию. Стальной профиль не подвергается гниению и обеспечивает длительный срок эксплуатации. Нержавеющая сталь обеспечивает отличные прочностные свойства.
Подсистемы из оцинкованной или нержавеющей стали, алюминия используются каждая для конкретного случая. Конструкции вентилируемых фасадов должны монтироваться в строгом соответствии требованиям СНиП
Отдельное внимание необходимо уделить качеству крепежных деталей
Вентфасадные системы – это широкое многообразие вариантов, которые обладают массой преимуществ.
Руководство по монтажу вентилируемого фасада
Первый шаг. Соберите обрешетку. Бруски крепите к стене вертикально, с шагом на пару сантиметров меньше ширины плит утеплителя. Удобнее сначала закрепить крайние рейки, натянуть между ними бечевку и, ориентируясь по веревке, зафиксировать промежуточные элементы на одном уровне.
Второй шаг. Уложите утеплитель враспорку между рейками обрешетки.
Третий шаг. Укройте утеплитель пароизоляционной мембраной. Полосы пароизоляции укладывайте горизонтально с нахлестом порядка 10 см.
Четвертый шаг. Набейте поверх реек обрешетки перпендикулярные бруски контрообрешетки. Этим вы создадите требуемый вентиляционный зазор.
Пятый шаг. Прикрепите к готовой обрешетке сайдинг. Облицовка изготавливается из поливинилхлорида. Этот материал меняет свой размер при изменении температуры, поэтому жесткое крепление планок недопустимо. Между панелями необходимо оставлять небольшой зазор (3-5 мм). Крепежные элементы забивайте (вкручивайте) не доходя до конца примерно на 2 мм. Крепежи нужно размещать строго по центру предназначенных для них отверстий.
Чтобы работа прошла максимально легко, а готовый вентилируемый фасад в течение длительного времени сохранял свои изначальные характеристики, придерживайтесь нескольких простых рекомендаций профессиональных строителей.
Таким образом, в самостоятельном обустройстве вентилируемого фасада нет ничего сверхсложного. Достаточно разобраться в основах работы, выбрать наиболее подходящие материалы и выполнить все запланированные мероприятия в соответствии с инструкцией. Не забывайте полученные рекомендации, и вентилируемый фасад вашего дома будет служить максимально продолжительное время, сохраняя свои изначальные эксплуатационные характеристики.
Удачной работы!
Видео – Вентилируемый фасад своими руками
Фасад здания вне зависимости от его вида и варианта исполнения обязан защищать и украшать строение. В зависимости от типа постройки, используемых материалов и способов монтажа выделяют несколько разновидностей. Все большее распространение получили вентилируемые навесные фасады.
Виды алюминиевых профилей пригодных для монтажа фасадных кассет
Для крепления композитных панелей используется три основных вида профилей. Конечно, модификация профилей на срезе у разных производителей будет отличаться. Толщиной, габаритными размерами, разветвленностью сечения. Но в целом, выделяют три типа кассетных профилей:
- Т-профиль;
- Y-профиль;
- Н-профиль.
Т-профиля применяют с выносной кареткой, таким образом экономят 15мм боковой отбортовки кассеты. Поясню, отбортовка кассеты – эта часть боковой, верхней или нижней поверхности кассеты; когда мы используем наностную каретку, то отбортовка уменьшается до 35мм. Для сравнения, в системах с утопленной салазкой, боковая отбортовка 50мм. Мелочь, скажете вы. Но когда идет раскрой листовых материалов и чуть-чуть милиметража не хватает, тогда можно прочувствовать значимость и этих моментов.
Y-профиль используют с внутренней салазкой, тем самым усиливают конструкцию системы. Y-профиль имеет более разветвленное сечение относительно Т-профиля, поэтому может применяться там, где Т-профиль по нагрузкам не проходит: высотные объекты, внешние углы зданий, повышенное значение ветрового района и другие. Это не значит, что Т-профиль не проходит на указанных участках. Все очень индивидуально, и каждый случай нужно рассматривать в отдельности.
Есть особенность применения у-профиля – его можно применять в случае, если используется кассета с креплением на вырубках. Кассеты на вырубках сейчас используют реже, потому что требуется специальное оборудование для изготовления пробоин в боковой отбортовке кассеты. Но такой способ позволяет немножко экономить, потому что исключает использование иклей. Кассету с пробоинами в виде зацепов на боковой поверхности навесить на т-профиль не получится.
Y – профиль дороже Т-профиля, в нем больше сырья. Но стоимость системы на м2 при использовании Y – профиля может быть ниже. Так происходит из-за низкой стоимости каретки и икли – специальных для этого профиля
Они содержат мало алюминия и потому дешевле, причем без потери качества, что важно
Н-профиль, можно сказать, «канул в лету». Н-профиль – это профиль или замкнутого сечения или вида, схожего с буквой «Н». Это тяжелый добротный профиль, плохо, что дорогой. Сейчас Н-профиль используется все чаще в системах с креплением к межэтажным плитам. Если коротко, то крепление к межэтажным плитам оправдано тогда, когда заполнение стены не выдерживает потребных нагрузок на точку крепления. Часто это случается при заполнении стены пористыми бетонами. Если плотность блока низкая, то крепить подсистему в него нельзя. И нужно либо использовать химический анкер, либо крепить кронштейны только к межэтажным перекрытиям. Межэтажные перекрытия – это монолитный бетон, а он выдерживает нагрузку до 600кг на точку крепления. Но так как пролет между этажами не менее 2,6м, нагрузки на профиль колоссальные. И, чтобы профиль не «сложился», он должен быть очень прочным. Поэтому применят профиля более разветленного сечения, чем классические. Межэтажных профилей много видов, но отдельно на эту тему можно будет почитать в специализированной статье: «Межэтажная система крепления».
Выбор алюминиевого профиля
Фасады в алюминиевом профиле, независимо от его типа или наполнителя, будут выглядеть привлекательно и иметь высокую надежность. Стоимость конструкций зависит именно от этих факторов — наполнителя и типа.
Самый бюджетный вариант алюминиевого профиля для фасадов — это рамочный и узкий. Но при этом ширина никак не будет сказываться на эксплуатационных характеристиках створок. Чтобы конструкция была максимально прочной, нужно правильно снимать размеры и учитывать все технологические требования.
Более дорогой вариант — это тот профиль, которой при сборке и установке фасадов нуждается в использовании адаптированных петель и переходников с целью интеграции подъемников. Но подъемные или распашные фасады из алюминия для кухонной или другой мебели будут более надежны и обеспечивают надежность крепления фурнитуры.
Фасад из металлокассет
Вентилируемый фасад из металлокассет (фасадных кассет) — вид облицовки фасада, обладающий превосходными характеристиками и широкими возможностями визуального оформления здания. Благодаря широкой палитре цветов и размеров панелей, фасадные кассеты повсеместно применяются на различных строительных объектах, позволяют реализовать самые сложные архитектурные решения. Различают два основных вида панелей:
- Металлокассеты изготовленные из оцинкованной стали
- Фасадные кассеты изготовленные из композитных материалов
Металлокассеты — изготавливаются из тонколистовой стали с цинковым покрытием, который защищает металл от коррозии. Производство происходит посредством резки и гибки заготовок в прямоугольные формы, с последующей порошковой окраской панелей в определенный цвет по каталогу RAL . Различают два основных вида металлокассет по типу их установки:
- Скрытого типа крепления
- Видимого типа крепления
Фасадные кассеты из композита — изготавливаются из композитных панелей, состоящие из двух алюминиевых листов толщиной до 0,5 мм., между которыми вклеен полимерный лист. Толщина панелей определяется исходя из необходимых размеров кассет. Фасадные кассеты из композита обладают более легким весом чем металлокассеты, но композит в отличие от оцинкованного листа стали не является полностью негорючим материалом.
Для вентилируемых фасадов применяют слабогорючие листы композита, покрытые полимером для придания им цвета. Изготовление производится посредством фрезеровки листа, с последующей формовкой заготовок.
ПРЕЗЕНТАЦИЯ
Для ознакомления, просмотрите нашу видеопрезентацию архитектурного проекта вентилируемого фасада с облицовкой металлокассетами.
ВИДЫ ПОКРЫТИЙ
Фасадные кассеты обладают широкой палитрой цветов (матовые, глянцевые, структурные). Ламинация кассет позволяет придать панелям различные структуры, такие как фактура дерева и камня. Ниже представлены некоторые варианты покрытий.
| RAL6005 | RAL8017 | RAL9002 | Декор-1 | Декор-2 | Декор-3 | Декор-4 | Декор-5 |
| Металлик-1 | Металлик-2 |

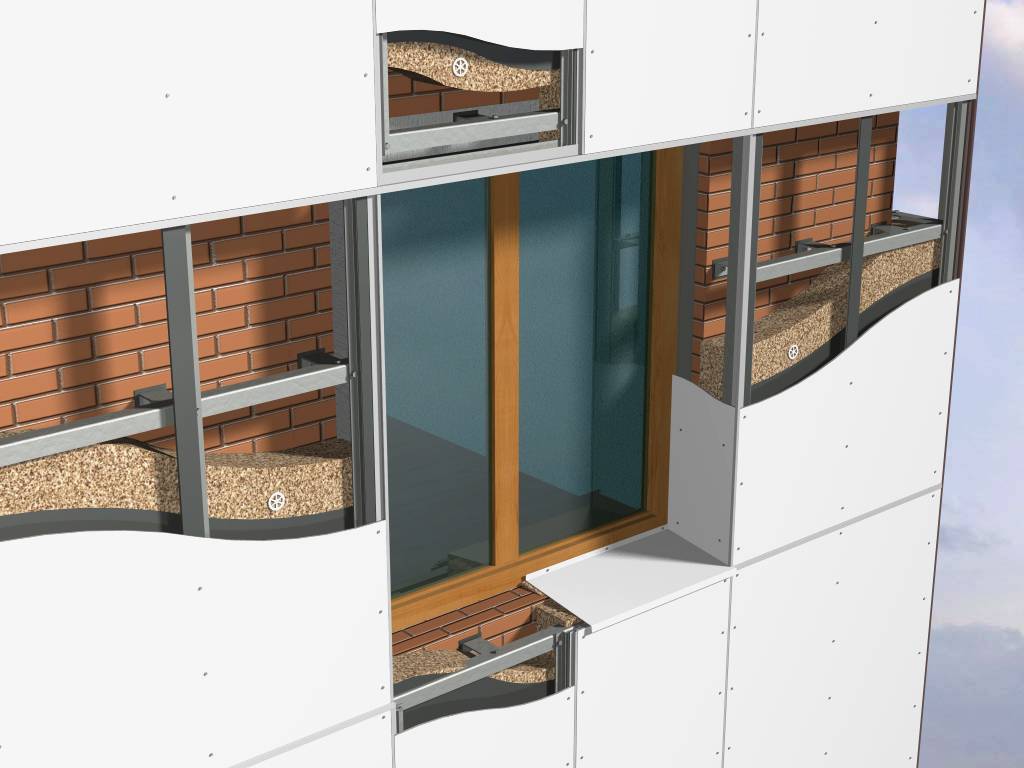

СТРУКТУРНАЯ СХЕМА
Вентилируемый фасад с облицовкой металлокассетами состоит из нескольких слоев плит утеплителя, комплекса несущих элементов подсистемы и собственно облицовочных панелей. Для каждого объекта индивидуально формируется спецификация материалов для получения тех или иных технических показателей фасадной системы.
1. Кронштейн
2. Утеплитель
3. Тарельчатый дюбель
4,5. Направляющие подсистемы
6. Фасадные кассеты
МОНТАЖ ВЕНТИЛИРУЕМОГО ФАСАДА
Фасадные кассеты из композита или металла являются внешним слоем системы вентилируемого фасада. Для установки используют различные варианты исполнения несущей конструкции, которую изготавливают из коррозионностойки х материалов с последующей огрунтовкой.
Первым этапом работ является установка кронштейнов и плит утеплителя на стены. Утеплитель производитс я по специальной технологии для получения высоких показателей звуко и теплоизоляции, а также способности противостоять горению. Минераловатные плиты устанавливают в два слоя, которые различаются плотностью материала.
Это позволяет качественно защитить стены зданий, повысить теплотехничес кие характеристики ограждающих конструкций. Утеплитель рассчитан на весь срок службы фасада, он не подвержен разрушению.
Сле дующим этапом является крепление несущих направляющих системы. Исходя из размеров металлокассет, направляющие системы устанавливаются с определенным шагом, который был определен во время проектирования вентилируемого фасада. Подсистема выравнивает все неровности стен и образуют вентилируемый зазор, который позволяет свободно циркулировать воздуху.
Конечной фазой установки навесного фасада является установка внешних металлических откосов, оконных отливов, металлических кассет к направляющим.
СТОИМОСТЬ ВЕНТИЛИРУЕМОГО ФАСАДА ИЗ МЕТАЛЛОКАССЕТ
Сметный расчет стоимости навесного фасада производится специалистами, с учетом пожеланий заказчика, параметров объекта и других данных. Звоните нашим специалистам, мы проконсультируем Вас по вопросам производства работ, а также произведем расчет стоимости в кратчайшие сроки.
Произвести предварительную оценку стоимости работ и материалов Вы можете прямо сейчас, воспользовавшись нашим сервисом
