Эксплуатационные качества материала
- Высокая прочность и износоустойчивость, обеспечивающие срок службы более 100 лет.
- Плотная структура, низкая пористость, малое водопоглощение.
- Устойчивость к воздействию химически активных веществ.
- Способность выдерживать сильные морозы. Невосприимчивость к перепадам температур.
- Высокая плотность, которую необходимо учитывать при расчете нагрузок.
- Простота ухода. Не обрастает мхом и плесенью.
- Экологическая чистота. При производстве используются только природные компоненты и красители.
- Большой выбор оттенков и фактур. Материал не выгорает на солнце, сохраняя насыщенную окраску в течение длительного времени.
- Относительно высокая стоимость.
Существуют два основных способа монтажа клинкера для фасада. Первый предполагает установку дополнительного слоя кирпича с небольшим зазором от основной стены. Второй требует устройства навесной конструкции, которая является опорой для клинкерной плитки. Именно о вентилируемом фасаде из кирпича и пойдет речь в статье.
Технология

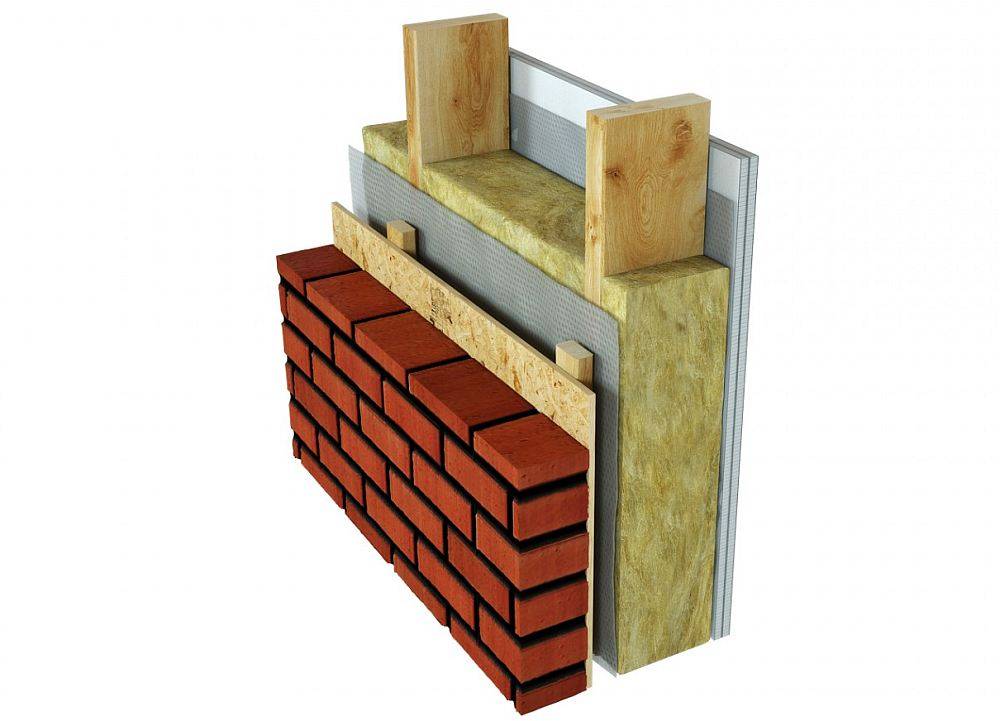

Облицовка фасада дома кирпичом выполняется после обработки древесины антисептиком. Состав для пропитки стоит выбирать специальный — для наружных работ. Он защитит стену от плесени, грибка и других опасных микроорганизмов. Далее к стене на строительный степлер прикрепляют пароизоляцию. Монтаж выполняется с нахлестом минимум в 10 см.
Пароизоляция, расположенная с внутренней стороны стены, предотвратит попадание паров влаги из помещения в утеплитель
Облицовка фасада кирпичом начинается с монтажа обрешетки. Размеры брусков каркаса зависят от требуемой толщины утеплителя. Толщину теплоизоляции можно подобрать примерно, основываясь на рекомендации соседей или интернета, но лучше использовать специальный расчет. С помощью достаточно простой программы «Теремок» сделать теплотехнический расчет сможет даже непрофессионал. Нужно знать только толщину деревянной стены и ее теплопроводность, а также теплопроводность выбранного утеплителя. Кирпич (и все слои после вентиляционного зазора) в расчете не учитываются.
Брусок каркаса крепится к стенам на саморезы или гвозди. Далее дом нужно обшить утеплителем. Минеральная вата укладывается между обрешеткой плотно. Для этого расстояние между брусками должно быть на 2—3 см меньше ширины утеплителя.
Способы крепления утеплителя по деревянному каркасу
Поверх утеплителя закрепляют гидроизоляцию и ветрозащиту. Крепление осуществляют на строительный степлер. После такой подготовки приступают непосредственно к обкладке дома кирпичом.
Гидро-ветрозащитная мембрана защищает утеплитель от ветра и влаги, но не препятствует выходу излишних водяных паров из стены наружу
Толщина кирпичной версты обычно составляет 120 мм. Этого недостаточно для обеспечения устойчивости, поэтому стенку нужно связать с основной частью наружной конструкции.
Сделать это можно двумя методами:
- закрепление к стене арматурной сетки и заведение ее в облицовочный слой на половину ширины (такая сетка устанавливается по всей ширине стены с определенным шагом по вертикали);
Крепление облицовки при помощи арматурной сетки (стальной или гибкой) возможно только при новом строительстве
- отдельные специальные привязки, которые прибиваются к стене на гвозди и заводятся в кладку.
Крепления располагаются в местах прохождения несущего каркаса
Технология монтажа отделки актуальна также и для каркасных зданий. Различие заключается лишь в том, что связи между стеной и наружным материалам крепятся к стойкам каркаса. Во всех случаях облицовывать нужно с учетом вентиляционного зазора.
Технология облицовки
- Укладка облицовки может быть произведена с образованием вентиляционного зазора или без него. Необходимость вентиляции подобшивочного пространства возникает при использовании паропроницаемого утеплителя. При установке непрноницаемых видов материала зазор не нужен, а вывод пара изнутри производится при помощи усиленной вентиляции. В этом случае облицовка укладывается вплотную к утеплителю, что требует особого внимания к его положению относительно плоскости и вертикали.

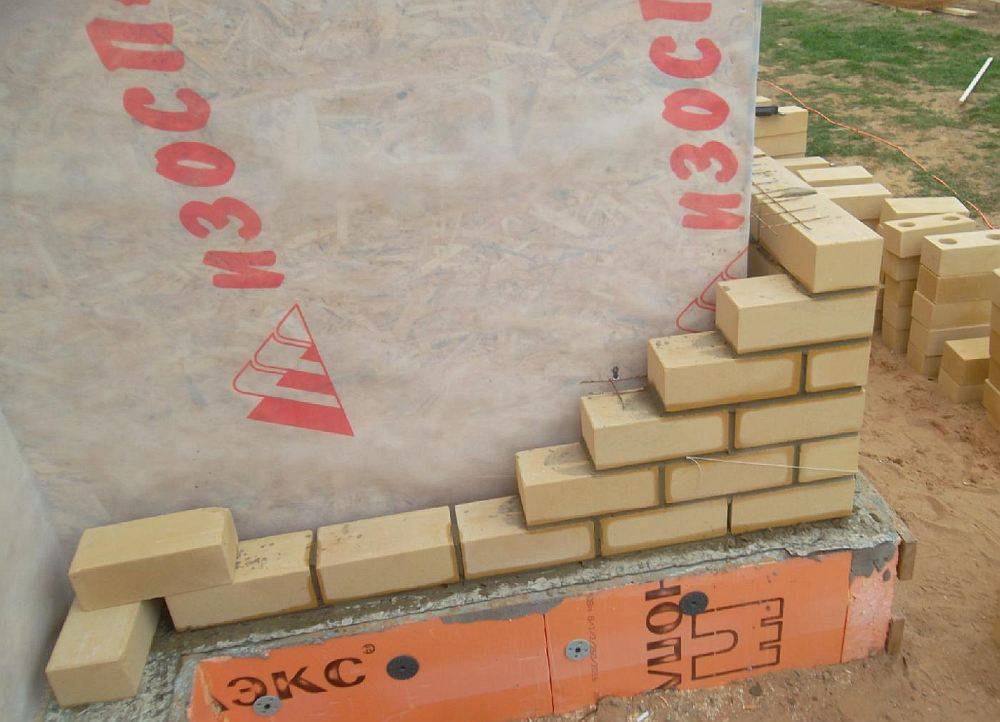

- Укладка начинается снизу на выступ фундамента. Если его ширина мала, следует нарастить при помощи металлического уголка, прикрепленного к фундаменту анкерами.

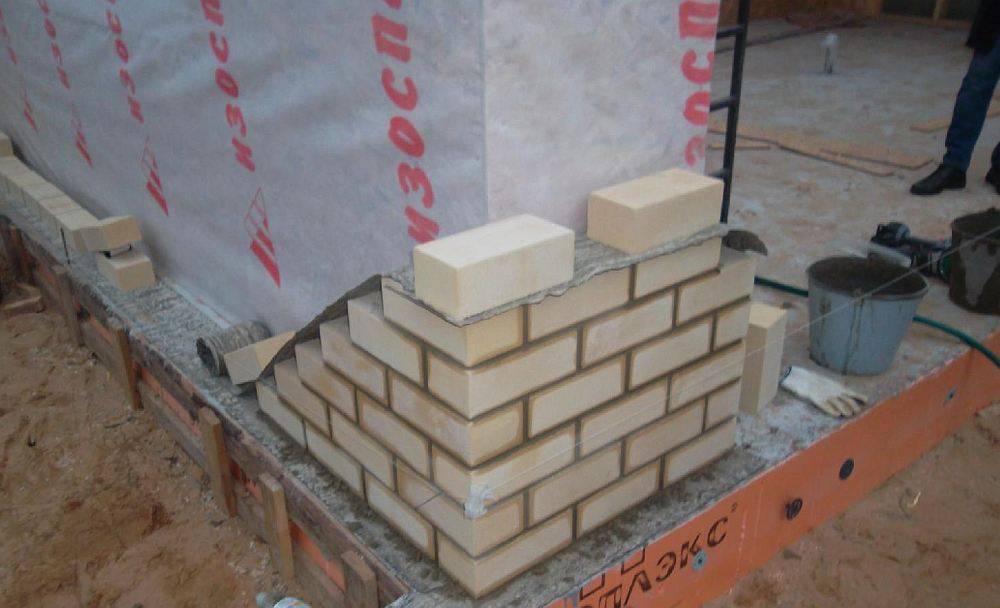

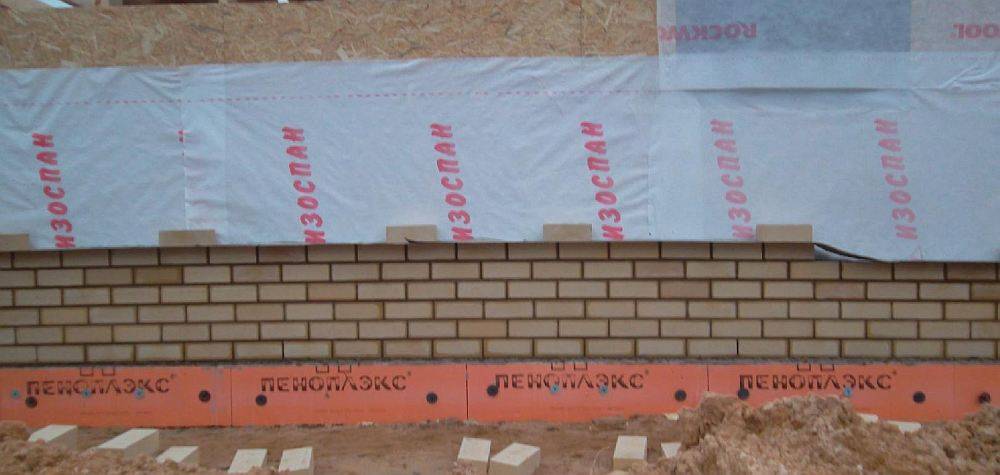

- Первый ряд кирпича укладывается с соблюдением ветиляционных зазоров между каждыми 3-4 кирпичами. Они представляют собой щели в размер обычного расстояния между соседними кирпичами, но не заполненные раствором. Подобным образом оформляется самый верхний ряд кирпича. Промежутки позволят проветривать вентиляционный зазор и выводить из него водные пары.
- Укладка ведется со смещением на 1/2 кирпича. Для устойчивости облицовка каждые 3-4 ряда связывается со стеной при помощи анкеров. Они устанавливаются немного ниже междурядных промежутков и несколько подгибаются вверх, чтобы стекающая вода попадала на гидроизоляцию, а не на облицовку. Анкера заправляются в межрядные швы как минимум на 2/3 длины.
- Технология укладки ничем не отличается от общепринятой. Температурные швы, необходимые для компенсации тепловых расширений, делаются каждые 12 метров (на северной стороне дома — каждые 15, темный кирпич на освещенной стороне дома требует 9 м). Температурные швы делаются по линии стыков кирпича и впоследствии заполняются герметиком или иным эластичным материалом, не пропускающим воду.
Выполнение расшивки
Через 3-5 дней после укладки клинкерного кирпича можно приступать к выполнению расшивки швов
Через 3-5 дней после укладки клинкерного кирпича можно приступать к выполнению расшивки швов. Для этого используется не такой раствор, как для кладки. Обычно это цементная смесь одного из двух видов:
- Белый раствор замешивается на основе портландцемента. Для этого одна часть такого цемента без добавок смешивается с 4 частями чистого речного песка фракцией 1-2 мм.
- Серый раствор также замешивается на портландцементе, но может иметь разные оттенки в зависимости от количества цемента и его окраски. Для приготовления этого раствора одна часть обычного цемента смешивается с 4 частями такого же песка, как и в первом случае. Для получения нужного оттенка добавляется белый портландцемент.
Советы по приготовлению раствора:
- Все ингредиенты необходимо перемешать не менее трёх раз, чтобы добиться однородной консистенции.
- Чтобы в растворе не было комков, все составляющие стоит просеять через мелкое сито с размером ячеек 2 мм.
- После смешивания ингредиентов смесь сбрызгивают водой для получения необходимой консистенции, напоминающей мокрую землю. Чтобы не испортить раствор, воду нужно не доливать, а сбрызгивать по чуть-чуть поверхность раствора. Чтобы убедиться, что раствор приготовлен правильно, необходимо скатать шарик. Если шарик не липнет к рукам, значит, смесь для расшивки приготовлена правильно.
https://youtube.com/watch?v=6zKUUg_fMxo
Подготовительный этап для старых домов
Для старых домов необходимо усиление старого или обустройство отдельного фундамента, способного держать дополнительную кладку кирпича.

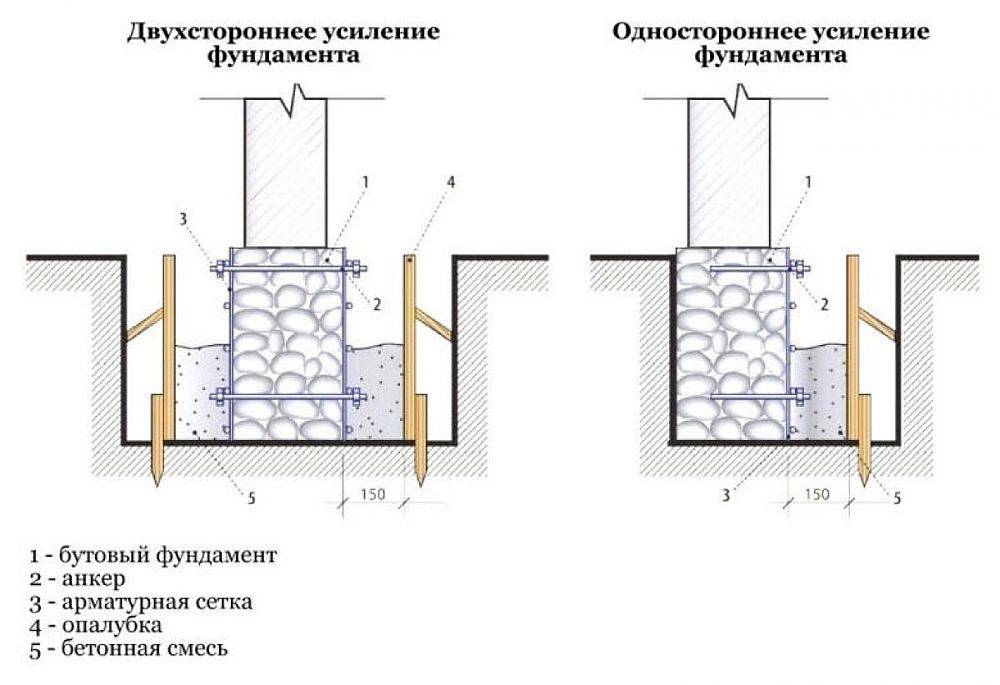

- Усиление ленточного фундамента. По периметру роют траншею чуть ниже глубины старого фундамента.Засыпают на дно подушку из щебня и песка, ставят со стороны грунта опалубку, очищают стенку старого фундамента от грязи, грунтуют битумным праймером, высверливают отверстия для стальных прутков, к которым вяжут арматурный каркас. Заливают бетонную смесь, не забывая о продухах подпола или окнах подвала.Расширение плитного фундамента проходит по такой же технологии, что и ленточного.Если дом стоит на свайном или столбчатом фундаменте, то для облицовки делают аналогичный.
В принципе, свайный фундамент можно считать универсальным. Его несущих способностей вполне достаточно, чтобы выдержать вес стены в полкирпича.
Еще одна особенность облицовки старых домов — «плохая» геометрия стен. В результате усадки и осадки дома обычно происходит отклонение уровней. Если усадка сильнее «проявляется» в деревянных домах (особенно из материалов с естественной влажностью), то осадка зависит от типа грунта и веса конструкции.
Поэтому, при усилении фундамента надо этот фактор учесть.
С «горизонтом» все просто. А «вертикаль» для новых углов и стен надо отсчитывать от точки максимального отклонения старого фасада (с учетом ширины кладки и толщины утеплителя).

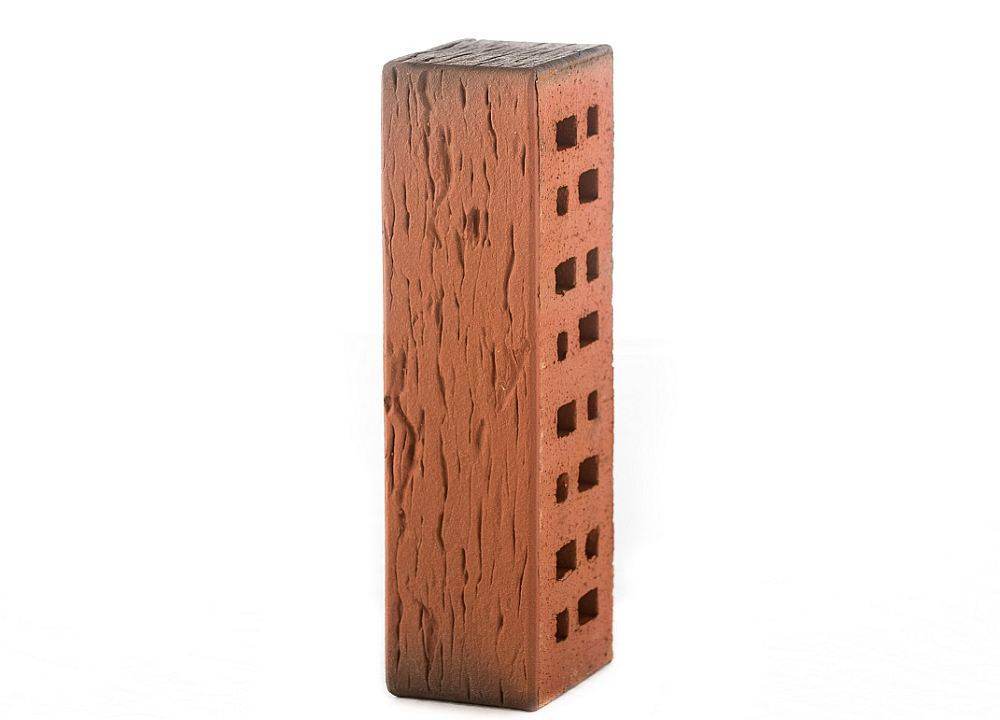

Свойства и технические характеристики
Основные параметры клинкерного облицовочного кирпича:
- Плотность — 2000 кг/м3.
- Теплопроводность — 1,17 Вт/м°С.
- Влагопоглощение — 3-5%.
- Морозостойкость — 200 циклов.
- Паропроницаемость — 0,07 мг/(м·ч·Па).
- Кислотостойкость — 95%.
- Огнестойкость — не менее 1800°.
- Срок службы — 130-150 лет (некоторые производители заявляют срок службы до 200 лет).
Технология обжига клинкерного кирпича позволяет создать структуру, практически лишенную пор. Влагопоглощение такого материала крайне низко, что обеспечивает высокую морозостойкость. Единственным важным условием становится отсутствие открытых плоскостей (постелей) пустотелого кирпича, в которые может проникнуть вода и разорвать материал при замерзании.
ВАЖНО!
Воздействие открытого огня и высоких температур не изменяют свойства облицовочного кирпича, поскольку температура обжига материала достигает 1600°. Звукоизоляционные свойства клинкерного кирпича довольно низки, поскольку плотность материала способствует хорошему распространению звуковых волн.
Полезной особенностью клинкерного кирпича является возможность аккуратно разобрать облицовку (например, при необходимости утепления стены или замены вышедшего из строя утеплителя) и вновь уложить этот кирпич по новой. Клинкерные материалы довольно легко очищаются от затвердевшего раствора, предоставляя возможность повторного использования облицовки.
Что еще можно строить из облицовочного кирпича?
Благодаря высоким технико-эксплуатационным характеристикам он применяется для различных целей. Из него получаются красивые и надежные беседки, дизайн которых может быть самым разнообразным.
Неизменным спросом среди владельцев частных домов пользуются заборы из облицовочного кирпича, фото оригинального исполнения которых мы представили ниже.
Также применяется он и в ландшафтном дизайне для сооружения всевозможных бордюров, лавок, мангалов и т.д.
Единственное – для обустройства конструкций, которые будут соприкасаться с землей или на которые будет часто воздействовать влага, рекомендуется применять клинкерный кирпич.
Клинкер применяют даже для обустройства садовых дорожек.
Заключительные работы
После зачистки готового фасада у вас должна получиться поверхность, на которой нет ни капель раствора, ни трещин и сколов. Если же избежать этого не получилось, начать следует с замазывания явных дефектов: продаются специальные замазки, которые при контакте с кирпичом практически не отличаются по цвету.Лишний раствор удаляется химическими порошками, цена на них колеблется в районе 100-200 рублей: этого хватит на весь фасад здания. Если у вас получилось именно так, как указано на рисунке ниже, то можете собой гордиться – облицовка фасадным кирпичом удалась.
Кто говорил, что украсить дом – сложно? Теперь вы самостоятельно сможете произвести монтаж клинкерного кирпича и знаете все тонкости установки. Главное — начать действовать, а все остальное приложится.
Дизайн клинкерной плитки
Оригинальным решением становится частичная отделка, например, фрагментарное оформление угла или нижней части стены. Такой декор смотрится гораздо необычнее, чем полностью облицованная поверхность и добавляет обстановке легкости и некой таинственности. Благодаря сочетанию плитки и штукатурки можно добиться удивительного и стильного дизайна и сформировать атмосферу, напоминающую средневековый замок.
На фото клинкерная плиточная отделка под старый кирпич на стене в интерьере прихожей.
Очень интересно, стильно и натурально выглядят старинные изделия или модели со специально подчеркнутым неравномерным обжигом, с чередованием светлых и темных участков.
На фото нижняя часть стены, оформленная клинкерной плиткой светлого оттенка.
Также не менее эффектной является облицовка, в виде матовых или глянцевых глазурованных клинкерных плиток, отличающихся ровным блестящим покрытием. Отделка под состаренный кирпич или под рваный камень, создаст имитацию грубых промышленных стен и особенно будет уместна в помещении в стиле лофт. Изделия под дерево полностью передают натуральную текстуру и внешне совсем не отличаются от настоящего аналога.
Варианты облицовочного кирпича для фасада с фото отделки
Для начала рассмотрим основные виды облицовочного кирпича для фасада, а после остановимся на каждом из них подробнее:
Как видно на фото, из всех видов кирпича получаются красивые фасады домов. Но каждому из материалов присущи свои преимущества и недостатки. Это обусловлено не только разными составляющими элементами, используемыми для изготовления, но и отличиями в их технологии производства.
На особенностях материалов мы и остановимся подробнее, поскольку эстетичный внешний вид дома из кирпича – это не самое главное. В первую очередь, жилье должно быть надежным и долговечным.
Отделка фасадных стен
Клинкерную плитку можно использовать в сочетании практически с любыми строительными материалами и утеплителями как из полистирола, так и из ваты. Плитка приклеивается к поверхности стен с помощью очень гибких морозостойких клеев, а затем заливается соответствующим раствором.
В случае неизолированных стен плитку можно крепить прямо к стене. Если мы хотим обеспечить лучшую вентиляцию конструкции, мы можем дополнительно использовать кожух из водонепроницаемых плит OSB, прикрепленный к стене с помощью решетки, обычно алюминиевой. Затем приклеиваем клинкерный слой на плиты OSB.
- В случае приклеивания клинкерной плитки к стенам, утепленным пенополистиролом, рекомендуется использовать ее вариант с повышенной прочностью на сдвиг, обозначенный как EPS 100.
- В свою очередь, при креплении плитки на утепленных ватой стенах следует использовать фасадную вату. Еще на этапе проектирования стоит подумать об использовании дополнительной вентиляции стен, выполненной по вышеупомянутой технологии, с использованием плит OSB и поддерживающих их решеткой.
- Благодаря этому теплоизоляционные свойства минеральной ваты могут использоваться еще более эффективно за счет более свободного воздушного потока и связанного с этим испарения влаги.
Советы начинающим каменщикам (используем клинкерный кирпич для фасада)
Кирпич не хочет держаться на растворе? Скорее всего дело в растворе, он получился слишком жидким или наоборот густым. Бывает и такое, что после того, как вы положили кирпич, вы часто поправляли его. Вы постукивали по нему то в одном, то в другом направлении и в момент постукиваний, кирпич мог отстать от раствора. Здесь ничего не поделаешь, придется полностью переделать этот участок.
Не следует стараться выставить кирпич с точностью до миллиметра. Частые постукивания не только ослабят жесткость кладки, но швы получаться также не крепкие. Уж поверьте, в готовой стене, никто никогда не заметит разницу в несколько миллиметров. А времени и сил сэкономите прилично.
После того, как кладка уже готова, можно обнаружить застывший раствор на поверхностях кирпичей. Удалять такой раствор очень неприятная и затруднительная задача. Чтобы этого избежать сделайте себе привычку вытирать отпечатки раствора сразу, как только увидите их, желательно до того, как раствор застынет.
Одной рукой нужно брать кирпич, а другой рукой держать кельму. Необходимо сразу, максимально быстро, установить кирпич ровно, чтобы позже уже не нарушать кладку
Важно, что крепость кладки зависит от скорости этой операции.
Если вы видите, что раствор слишком быстро твердеет, значит необходимо добавить в него цемент. А если раствор быстро оседает, эксперты рекомендуют добавить песок
Раствор нельзя оставлять на долго. С каждой минутой его свойства слабеют. 1-2 часа и такой раствор уже не пригоден для кладки, учитывайте это.
Процесс кладки наглядно
Отделка фасада клинкерной плиткой: два варианта – два способа монтажа
В зависимости от выбранного материала, а также необходимости выполнения теплоизоляционных работ можно выбрать один из двух вариантов укладки клинкерной плитки на фасад здания:
1. «Мокрый», представляющий традиционный способ с применением клеевых смесей.
В этом случае выполняется поштучная укладка каждой плитки на специально подготовленный клей. Если клеится клинкерная плитка под кирпич для внутренней отделки, то вполне допустимо использовать тот же самый состав что и для обычной керамической плитки, но для работ на фасадной части дома обязательно нужно подбирать смеси с высокими показателями влаго- и морозоустойчивости.
Клинкерная плитка может укладываться как непосредственно на заранее подготовленное основание из бетона, кирпича и другого материала, а также на предварительно смонтированный слой теплоизоляции.
2. «Сухой» способ – без использования клеев и предназначенный для монтажа термопанелей как заводского производства, так и изготовленных самостоятельно.
В готовых комплектах имеются все необходимые крепежные детали для монтажа, которые могут использоваться на любой поверхности.
Этот вариант более предпочтителен в том случае, если поверхность стен не идеально ровная или даже имеет серьезные дефекты – в этом случае монтаж выполняется на заранее подготовленный каркас или обрешетку, по принципу, напоминающему устройство вентилируемого фасада.
Также после завершения работ, нет необходимости в заделке швов.
Каркасный дом, обложенный кирпичом
Каркасный дом с кирпичной облицовкой выглядит респектабельно и дорого. При взгляде на него нельзя догадаться, что внутри ОСБ и утеплитель. Старые дома обкладывают кирпичом, чтобы обновить внешний вид строения и продлить срок службы. Иногда между обшивкой каркасника и кирпичной кладкой дополнительно прокладывают утеплитель, и энергоэффективность дома повышается.
Что такое клинкерный кирпич
Клинкерный кирпич делают из пластичных тугоплавких сланцевых сортов глины, не содержащих солей или мела. Обжиг производят при температуре 1200 градусов до полного запекания глины. В итоге получают кирпич по прочности близкий к граниту. Технология известна в Европе несколько столетий.
Достоинства клинкерного кирпича:
- прочность;
- твердость;
- устойчивость к перепаду температур и органическим маслам;
- низкое водопоглощение;
- длительный срок годности — в Европе мостовые из клинкерного кирпича служат уже сотни лет.
Что учесть при обкладывании дома кирпичом
Построить дом полностью из кирпича — дорогое удовольствие. К тому же, для кирпичного здания нужно массивное основание. Каркасный дом, обложенный кирпичом, ставят на мелкозаглубленный ленточный фундамент. Кирпичи опираются на выступ фундамента, получается прочная конструкция.
Обычно толщина стены каркасника и слоя кирпича 30-40 см, фундамент заливают такой же ширины. Для облицовки старого дома у фундамента должен быть выступ около 15-20 см, или его нужно расширять. Чтобы в зазор между стенами не проникали осадки, у кровли должен быть широкий свес – 35-40 см.
При выборе материала для облицовки дома учитывают, что паропроницаемость должна увеличиваться от слоя к слою изнутри наружу, иначе внутри стены будет образовываться конденсат, утеплитель начнет портиться, а дерево — гнить.
Как обложить каркасный дом кирпичом, учитывая, что его паропроницаемость невелика? Чтобы влага не конденсировалась на утеплителе, плиты ОСП снаружи защищают ветрозащитной мембраной, а между стеной и слоем кирпича делают вентиляционный зазор 40-50 мм.
Для зимнего дома при выборе проекта обязательно рассчитывают затраты на отопление. Если подключения к магистральному газу нет, а расход электроэнергии на одно домохозяйство ограничен, ищут альтернативу. Другие способы отопления, например, сжиженный газ или дизель, стоят дороже, но энергоэффективные решения уменьшают затраты на отопление в несколько раз.
Расширение фундамента
Для расширения фундамента удаляют отмостку, если она есть, расчищают грунт вокруг дома и выкапывают траншею, в которую закладывают арматурный каркас. Чтобы конструкция была прочной, для связки фундаментов применяют арматурные стержни. Их забивают в отверстия, высверленные в существующем фундаменте через каждые 10-15 см. Между старым и новым фундаментами делают компенсационный зазор 20-25 мм.
После того как готовы арматура и опалубка, заливают бетон. Если по техническим причинам нельзя залить сразу весь объем, делают вертикальные швы, послойная заливка не допускается. Перед укладыванием кирпича фундамент гидроизолируют слоями рубероида. Кирпич рекомендуется завозить на стройку после проведения фундаментных работ, чтобы не загромождать участок.
Укладка кирпича
Укладку кирпича начинают после того, как фундамент окончательно застынет, то есть через 2-3 недели. В кирпичной кладке делают вентиляционные отверстия, чтобы обеспечить «продув». Для этого примерно каждые три кирпича вставляют специальные вентиляционные коробочки для циркуляции воздуха. Иногда просто не замазывают швы, закрывая отверстие стеклосеткой, чтобы грызуны или насекомые не проникали внутрь.
Стена в один кирпич получается достаточно шаткой, поэтому ее крепят к стене дома, используя специальные гибкие анкера. Особенно внимательно и тщательно кладут первый ряд, это определяет последующую ровность кладки. Выложив по периметру дома первый ряд, «поднимают» углы до четвертого кирпича. После этого ряд за рядом производят кладку ложком (плашмя) в полкирпича.
Для создания аккуратного внешнего вида делают кладку под пруток. Металлический прут укладывают по внешнему краю ряда и выравнивают с его помощью раствор, формируя небольшое углубление в шве, а затем вынимают. Такой же пруток, только короткий, используют для вертикальных швов. Кладка занимает много времени, но смотрится эффектно. Для швов используют затирку, которую накладывают специальным узким шпателем.
Технология облицовки кирпичом деревянного дома
На первоначальном этапе осуществляется точный замер углов создаваемой конструкции. Вдоль стен деревянного дома протягивается леска. Для ее фиксации применяются деревянные колышки. Леска располагается от стен постройки на расстоянии, превышающем 1 м. Только так можно качественно создать углы, равные 90º.
Схема облицовки деревянной стены кирпичом: 1-пароизоляция, 2-несущая стена, 3-теплоизоляция, 4-стеклопластиковые или металлические связи, 5-облицовочный кирпич.
Точность устройства углов проверяется путем прикладывания лески к противоположным углам в диагональном направлении. Если расстояние по диагоналям равняется, то разметка местонахождения углов произведена правильно. Для определения внешней стороны кирпичной кладки леску размещают над цокольной частью фундамента. Следующая стадия – это проверка вертикального уровня расположения будущих стен. Для этого следует воспользоваться деревянной рейкой и уровнем.
В случае когда бревна мешают кирпичной кладке, их необходимо стесать топором. Наиболее распространенной технологией является облицовка сруба на толщину, которая равна половине кирпича. Стандартное расстояние от бревенчатых стен до кирпичной кладки должно составлять в пределах 20 см. Ширина кирпича равняется 12 см.
Зазор, полученный между камнем и древесиной, служит в качестве вентиляционного канала. Так, будет предотвращено появление влаги под облицовочным материалом. В процессе осуществления кладочных работ обязательно нужно создавать отверстия для вентиляции на расстоянии 3 м друг от друга. Чтобы в отверстия не попадали насекомые, они закрываются мелкой сеткой. При наличии неровной цокольной части выравнивание поверхности осуществляется путем нанесения бетонного раствора. Ленточный фундамент по всему периметру покрывается рубероидом. Кирпичная кладка не должна контактировать с основанием напрямую.
Укладка облицовочного материала на сруб производится с использованием лески, уровня и правила. После прохождения двух-трех рядов следует отходить немного в сторону и с помощью отвеса проверять правильное вертикальное положение возводимой стены. После схватывания цемента проводить какие-либо работы по устранению неточностей в кладке будет затруднительно. Чтобы достичь максимальной устойчивости кирпича, следует воспользоваться специальной сварной сеткой для кладочных работ.
При выполнении кладки “в половину кирпича” сетка просто необходима. Ее монтаж осуществляется с шагом в 4-8 рядов кирпичей. Сетка не должна выступать за внешнюю сторону отделочного материала. Она покрывается небольшим слоем бетонного раствора. Сетка не должна быть преградой для процесса расшивки швов.
Для утепления отлично подойдет минеральная вата, которая располагается между брусом дома и облицовочным кирпичом.
Сразу следует позаботиться о дополнительном утеплении дома. Для этих целей вполне подойдет минеральная вата, которая крепится к деревянному строению. Наличие у утеплителя волокнистой структуры приводит к улучшению естественных вентиляционных свойств конструкции, что является залогом сохранности дерева и его неподверженности гниению. Максимальная устойчивость кирпичной стены при облицовке сруба достигается путем использования оцинкованных металлических штырей. С их помощью возводимая кирпичная стена надежно соединяется со стеной деревянного дома.
Шаг крепления штырей составляет:
- горизонтальном направлении – 1 м;
- в вертикальном направлении – через каждые 4 ряда бруса (или бревен).
https://www.youtube.com/watch?v=oCeR5i2XVqM
Кладка кирпичной облицовки стен дома
Облицовка стены с вентилируемым зазором
На рисунке: 1 — кладка несущей стены; 2 — плиты минераловатного утеплителя с водо- ветрозащитным слоем; 3 — анкер (связь) из оцинкованной или нержавеющей стали с дожимной манжетой; 4 — кладка облицовки из клинкерного кирпича; 5 — вентилируемый зазор; 6 — общая толщина стены от 460 мм.
Для облицовки стен с вентилируемым зазором используют клинкерный кирпич стандартных размеров шириной 120 мм.
Кладку облицовки скрепляют с несущей стеной анкерами из оцинкованной или нержавеющей стали, поз. 3. Стальные анкеры обычно закладывают в горизонтальных швах кладки несущей стены на глубину не менее 50 мм. Плиты утеплителя накалывают на торчащие из несущей стены концы анкеров и прижимают к стене специальными пластиковыми дожимными манжетами.
При кладке облицовки конец анкера приподнимают чуть вверх и тоже закладывают в горизонтальные швы кладки облицовки.
Такое наклонное положение анкера, поз. 3, в зазоре способствует тому, что капли воды, стекающие по поверхности облицовки, не затекают внутрь кладки, а двигаются по анкеру вниз, к дожимной манжете. На манжете имеется капельник, с которого вода скапывает вниз.
Такое решение предотвращает появление на наружной поверхности облицовки трудно устранимых высолов.
Скрепляющие анкеры размещают в горизонтальных швах через каждые 6 — 9 рядов кладки кирпичной облицовки или через 2 — 3 ряда кладки блоков несущей стены.
Облицовка стены без вентилируемого зазора
На рисунке: 1 — кладка несущей стены; 2 — плиты утеплителя из экструдированного пенополистирола (ЭППС, XPS); 3 — анкер (связь) из стеклопластика, оцинкованной или нержавеющей стали; 4 — кладка облицовки из узкого клинкерного кирпича; 5 — общая толщина стены от 360 мм.
Для облицовки стен без вентилируемого зазора можно использовать узкий клинкерный кирпич нестандартного размера шириной 55 мм. или кирпич стандартной ширины, но с кладкой на ребро. Такая облицовка обойдется дешевле.
Скрепляющие анкеры удобно размещать в совпадающих по горизонтали швах кладки стены и облицовки. Для подбора совпадающих швов можно для облицовки использовать кирпич высотой 5 см, 6,5 см или 7,1 см., а также немного менять толщину швов кладки.
Связывающие стену и облицовку анкеры, поз.3, могут быть изготовлены из стали или пластика, а также иметь разную конструкцию. В продаже имеются анкеры, которые закладываются в швы кладки, а есть такие, которые вкручиваются в несущую стену.
Анкеры, закладываемые в швы кладки, можно изготовить самостоятельно. В качестве анкера следует использовать отрезки стальной оцинкованной проволоки диаметром 4 — 6 мм. или перфорированной стальной оцинкованной ленты толщиной не менее 0,8 мм., или оцинкованной кладочной сетки. Оба конца анкера из проволоки загибают для закрепления в растворе шва кладки. Анкер из ленты фиксируется в шве за счет заполнения раствором отверстий перфорации.
Деформационные швы в кладке облицовки
Известно, что при изменении температуры все материалы сжимаются или расширяются. Кирпичная кладка облицовки делает то же самое. Причем, разные участки кладки меняют свои размеры по разному. Например, участок стены, нагретый солнцем, расширяется сильнее, чем смежный в тени. Такие изменения создают напряжения в слое облицовки и могут привести к появлению на ней трещин.
Для защиты облицовки от появления трещин там, где не надо, в облицовке каменщики специально создают трещину там, где это будет незаметно. В кладке облицовки устраивают деформационные швы.
Деформационный шов в кирпичной кладке облицовки стены частного дома
Вертикальные деформационные швы в кладке делают через каждые 12 метров стены. На нагреваемых солнцем темных фасадах это расстояние рекомендуется уменьшать до 9 метров. На северной стороне дома расстояние между деформационными швами увеличивают до 15 метров.
Чтобы деформационный шов был незаметным, его совмещают со швами кладки. В месте размещения деформационного шва, швы между кирпичами кладки не заполняют кладочным раствором. Пустые швы снаружи защищают уплотнительной лентой или эластичным герметиком.
Горизонтальные деформационные швы в облицовке делают под балконной плитой, а также под другими конструкциями, которые ограничивают тепловое расширение облицовки в вертикальном направлении.
Как обложить деревянный дом (брусовой, бревенчатый, каркасный) кирпичом
Технология облицовки
Выполнить задачу можно своими руками. Главное — тщательно соблюдать технологию.
Перед строительством кирпичной стены дерево обрабатывается антисептиком. Обработка предотвращает появление плесени, грибка, защищает от насекомых и грызунов.
Обработанная стена обивается обрешеткой. Струганный брус прибивается вертикально, ширина между досками должна быть немного меньше ширины выбранного утеплителя.
К обрешетке крепится утеплитель. Рекомендуемый материал — минеральная вата. Не стоит использовать пенопласт или пенополистирол — они не пропускают влагу. Нежелателен и рубероид из-за непредсказуемости. Стандартная толщина утеплителя — 50 мм, в северных областях — 100-150 мм. Утеплительные листы или маты укладываются в два слоя так, чтобы второй слой закрывал стыки первого.
Поверх утеплителя кладется ветрозащита. Материал должен быть односторонне паропроницаемым. Проницаемая сторона прикладывается к стене с утеплителем, непроницаемая остается снаружи.
Между утепленной стеной и кирпичной кладкой должно сохраняться расстояние не менее 60 миллиметров. Этот вентиляционный зазор необходим для выветривания пара, что избавит от конденсата и разрушения дерева с утеплителем. Зазор может быть меньше только на домах из бревен, если же он построен из брусьев или по каркасному методу, минимальные 6 см нужны обязательно.
В первом и верхнем рядах кладки создаются отверстия вентиляции. Способы их создания:
- кирпич со сквозной перфорацией укладывается на бок;
- оставляются несколько швов, заполненных раствором не до конца;
- в стене проделывается пара отверстий и закрывается решеткой.
Кирпич укладывается вперевязку. Кладка начинается с углов дома. Каждый ряд тщательно проверяется на горизонтальную и вертикальную ровность уровнем и отвесами. Между кирпичами выдерживается шов не более 1-1,4 см. Проемы дверей и окон закрываются бетонными перемычками.
Усиление стены
Облицовочная стена тонкая — ее требуется усилить. Делается это связыванием с основной стеной и армированием.
Один из методов связывания — применение проволоки. В стену наполовину вбивается 100-150-миллиметровый гвоздь и загибается вверх. Мягкая 3-миллиметровая проволока примерно метровой длины привязывается к гвоздю серединой и закручивается. На середине кладки концы проволоки расставляются в стороны, и гвоздь добивается до формирования кольца.
Второй способ — прибивание к стене жести. Нужна жестяная полоска длиной около метра и шириной 2,5-3 сантиметра. Ее середина крепится к стене гвоздем или саморезом, оба края соединяются, вместе доходят до середины кирпичей, затем разгибаются в разные стороны.
Третий способ — использование кладочной сетки. Одна ее сторона крепится к стене, другая идет до центра кирпичей, где ее края загибаются вбок, чтобы не выскользнуть из раствора.
Подобные укрепления должны распределяться по всей стене. Между ними можно выдерживать расстояние в 50 сантиметров, либо соблюдать периодичность в 4 перевязки на каждый квадратный метр.
Для дополнительного упрочнения кладки используется армирующая сетка. Выбирается арматура с ячейками 50х50 миллиметров. Укладывается она каждые пять рядов. Вместо сетки может применяться и прутья диаметром 6 мм, они ложатся продольно.
Особенности при отсутствии фундамента
Основание дома должно выдерживать вес кладки. Если нет фундамента нужной толщины, он расширяется. Для этого вдоль существующего основания выкапывается траншея до глубины залегания бетона. Ширина траншеи выбирается так, чтобы после заливки бетонной смеси новый фундамент равнялся сумме толщины вентиляционного зазора, утеплителя и кирпичей.
На дне траншеи обустраивается песчаная подушка, сверху укладывается рубероид или иная гидроизоляция, затем — арматура. В существующий фундамент вбиваются арматурные штыри с наклоном вниз на 15-20 градусов. Они потребуются для связывания нового основания со старым.
Далее создается опалубка и заливается бетонная смесь. Правильно это делать непрерывно. После заливки бетон уплотняется, чтобы вышли все пузырьки воздуха. Через несколько дней опалубка убирается, но к строительству кирпичной стены приступают спустя минимум месяц, чтобы фундамент набрал прочность и прошел усадку.
