Использование фасадного остекления: основные принципы и разновидности технологии

Основные типы фасадного остекления

Классические (ригельные) фасады

Несмотря на то, что самостоятельно стеклить фасады крайне рекомендуется, изучить информацию об основных элементах конструкции такого фасада все же стоит. Это поможет вам не только сделать правильный выбор в пользу той или иной комплектации стеклянного фасада, но и проконтролировать качество выполнения работ по остеклению вашего дома.

Алюминиевые элементы каркаса для фасадного остекленияНа сегодняшний момент используются три типа конструкции стеклянных фасадов:

• Классический ригельный фасад;
• Структурный (безрамный) фасад;
• Спайдерный фасад,

Ниже мы рассмотрим каждый из этих типов подробнее. И начнем с наиболее распространенного – ригельного. Фасадные системы ригельного типа включают в себя:

• Внутренний профиль – каркас из стоек и ригелей.
• Внешний профиль – прижимы и декоративные крышки.
• Остекление – моностекло, стеклопакеты или фасадные стеклянные панели.

Данная конструкция отличается простотой в возведении, так как каркас из алюминиевого профиля может быть собран без привлечения специальной техники. Использование уплотнителей при установке стекол в каркас дает возможность применять в ригельных фасадах обычное стекло, чтоб удешевляет конструкцию.

Безрамное остекление

Структурное остекление фасада — более сложная технология. При структурном остеклении на внешней поверхности не видно никаких крепежных элементов – весь фасад является полностью стеклянным. Естественно, смотрится такое здание гораздо эффектнее, чем здание с фасадом, остекленным по традиционной технологии – но и реализовать такую конструкцию на порядок сложнее.

Фасад, остекленный по безрамному типу При безрамном остеклении стекло для фасада не устанавливается на каркас, а приклеивается к алюминиевым рамным профилям снаружи. Одно стекло вместе с несущей алюминиевой рамой составляет единицу фасадного структурного остекления – так называемую кассету.

Безрамное остекление балкона С внутренней стороны фасада кассеты соединяются механическим способом – через отверстия в алюминиевой рамке. Снаружи стыки между кассетами заполняются герметиком, по своим оптическим свойствам близким к стеклу. Стоимость безрамного остекления значительно выше, чем стоимость стеклянного фасада, возведенного по традиционной ригельной технологии.Причин этому несколько:

• Структурное остекление представляет собой сложную задачу для проектировщика, потому проектная документация для такого фасада, что называется, «влетит в копеечку».
• Для структурного остекления применяются только очень толстые фасадные стекла, прошедшие термическую обработку для придания им механической прочности. Стоит такое стекло намного дороже обычного.
• Материалы для безрамного остекления и отделки фасадов, а именно рамы для каркаса, клей для стекла и герметики, стоят тоже достаточно дорого.

Но при этом внешний вид остекленного фасада с лихвой компенсирует практически любые затраты.

Спайдерное остекление

Без сомнения, наиболее оригинальным типом остекления фасадов является спайдерное остекление. В частном строительстве такой тип остекления применяется редко, а вот при отделке офисных зданий, банков, торговых центров спайдерную технологию периодически используют.

СпайдерВ чем же суть этого метода установки фасада?

• Основой такого фасада является спайдер – кронштейн особой формы. Производятся такие кронштейны из очень прочного материала (чаще всего применяется легированная сталь), и чаще всего их делают весьма привлекательными внешне.
• Спайдеры крепятся к несущей конструкции (каркасу из металлического профиля, колоннам, несущим стенам), а к спайдерам через несколько эластичных зажимов фиксируются элементы остекления.
• Благодаря конструкции зажимов спайдер компенсирует температурные деформации стекла, что дает возможность остеклять очень большие площади.

На самом деле, это лишь основные сведения о стеклянных фасадах. Впрочем, и их будет достаточно, чтобы сделать правильный выбор

Но если вы все же решитесь на установку стеклянного фасада (неважно, приглянулись ли вам раздвижные стеклянные фасады, безрамные конструкции или фасады, обустроенные по спайдерной технологии) – мы уверены, вы ни на миг не пожалеете о затраченных средствах, силах и времени. Красота таких фасадов, без преувеличения, стоит любых денег!

Перегородка, декорированная витражом

Как сделана перегородка, так монтируется в ней и витраж. Его могут крепить с помощью тросов в модуле или в раме. А какой будет использован крепеж при проведении установки, зависит от конструкции перегородки. Конструкция влияет даже на место, где будет использоваться витраж.

При тросовом способе устанавливаются анкера на всех несущих поверхностях, включая пол, потолок и стены. Между анкерами натягивают трос или тросы. Потом на тросах монтируют детали витража с помощью зажимов или кронштейнов и закрепляют стеклянные элементы стопорным винтом на кронштейнах. Если используют зажимы, то для них делают отверстия в несущей поверхности стен. Натяжение тросовой системы регулируют талрепами.

В модульной перегородке монтаж производится с помощью ригелей, которые располагаются горизонтально, и крепятся к закладным соединительных стоек. Фиксируют их саморезами. Затем секции модуля крепят к потолку, иногда к полу с помощью анкеров. В ригель укладывают уплотнитель и монтируют зажимы.

Полотно витража устанавливают между зажимами и уплотнителем. Зажимы дополнительно закрепляют саморезами. На зажимы ставят клипсы. А на ригеля, стойки надевают крышечки.

Рамная перегородка часто используется в квартирах или на дачах. Витраж в такую конструкцию монтируется с помощью саморезов. Можно в качестве крепежного материала использовать и анкера. Перегородка может быть целиком сделана из стекла. В этом случае витраж устанавливают с помощью зажимов, которые называются Пеликан.

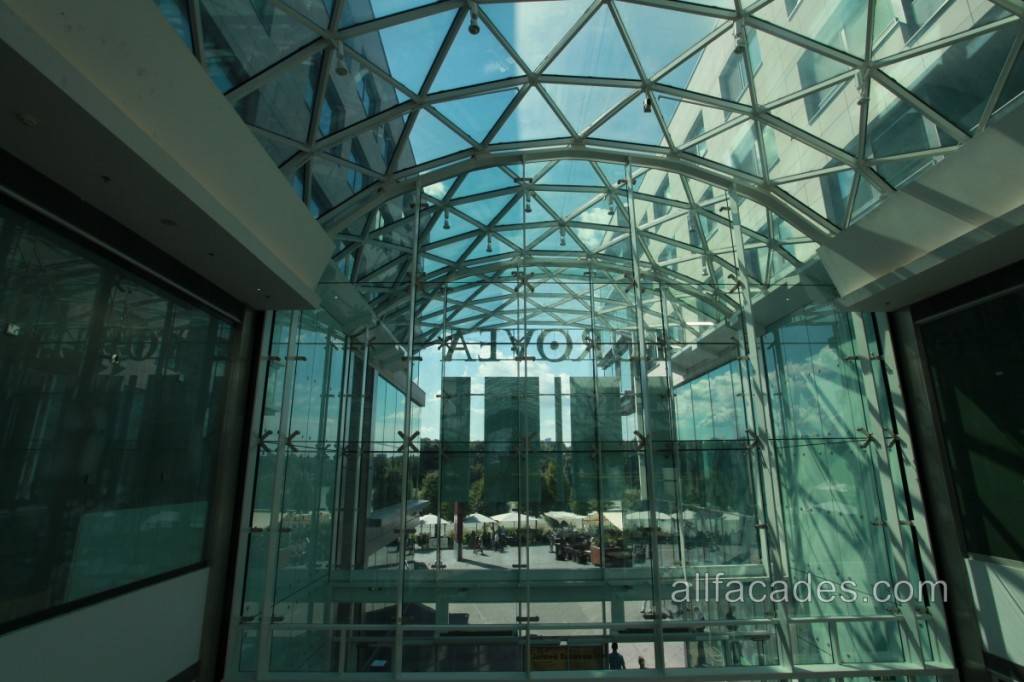

Спайдерное остекление фасадов – проверенная технология

Светопрозрачные фасады на спайдерных креплениях возводятся по безрамной технологии. Стеклянная конструкция является самонесущей и закреплена изнутри здания на специальные кронштейны с несколькими точками – спайдеры. Такая технологи позволяет получить гладкую и ровную поверхность стеклянного фасада, создать иллюзию проницаемости и легкости.

Спайдерная система остекления фасадов применяется уже более тридцати лет. Основоположником технологических решений для таких конструкций заслуженно считается компания Pilkington, с инновационного продукта которой для планарного остекления Pilkington Planar, началась новая веха фасадов из стекла без рам.

Системы планарного остекления позволяют создавать монолитные поверхности из стекла, которые имеют ровную плоскость и могут быть выполнены в различных формах и размерах, при этом единая поверхность не прерывается оконными рамами или перемычками из алюминиевых профилей.

Основной конструктивный ход данного вида остекления – фиксация стекол через предварительно просверленные отверстия на крепеж. Стекла удерживаются кронштейнами особой лучевой конфигурации, такой тип крепления называется спайдер, поскольку напоминает внешне паука, отсюда и произошло второе название планарного остекления – спайдерное.

К несущей конструкции, изготовленной из металла или прочного стекла, спайдер крепится через коннектор. Монтаж систем спайдерного остекления  возможен на существующие конструкции, несущие металлические трубы,  стойки из закаленного стекла или по стальным тросам.

Спайдерное остекление очень широко применяется при строительстве в Западной Европе и Северной Америке, для России это относительно новый вид обустройства фасадов.

Отказ от использования алюминиевых профилей для остекления предлагает новые возможности для архитектуры и дизайна. Беспрепятственное проникновение естественного света и проницаемость поверхностей словно убирают границы здания и делают его частью окружающего ландшафта.

Спайдерное  остекление универсально, может использоваться при возведении практически любых объектов, но наиболее его достоинства очевидны для фасадов зданий, которым нужен максимальный доступ для видимости снаружи:

• Развлекательные и торговые центры;
• Спортивные объекты;
• Выставочные комплексы;
• Автомобильные салоны.

Спайдерные крепления позволяют устанавливать стекло под разными углами, за счет этого возможно создание конструкций сложной неправильной формы.

Для остекления при помощи спайдеров используется закаленное стекло или триплекс, состоящее из нескольких слоев. Для проверки прочности стекол разработан специальный тест HST, в ходе которого стекло нагревается до 290 °C и поддерживается в таком состоянии некоторое время, такая процедура называется искусственным старением. Тест помогает исключить листы с сульфидом никеля в составе, точность метода составляет 99%, в ходе манипуляций такое стекло разрушается, его нельзя дальше использовать.

Листы стекла, успешно прошедшие тестирование безопасны, их можно использовать в строительстве без риска.

Спайдерная технология позволяет возводить фасады с двойным остеклением или «Dual Skin», которые конструкционно предполагают наличие двух оболочек. Внешний стеклянный слой меняет облик здания и положительно влияет на термоизоляционные свойства фасада.

Спайдеры эффективно применяются при остеклении отдельных элементов зданий, навесов, атриумов, шахт лифтов, различных ограждений и перегородок.

Также краеугольным моментом является профессиональное проектирование и квалифицированный монтаж конструкций.

Архитектурное стекло – ключевой элемент спайдерного фасада, до 70% стоимости проекта может составлять изготовление листового стекла. Подбор стекла по характеристикам определяется техническими требованиями объекта. Основными видами, применяемыми для остекления, являются простые стекла, закаленные, триплекс или стеклопакеты.

Герметик – важная составляющая структурного остекления

Способы механической фиксации стеклопакетов на несущей раме различаются в зависимости от производителя профиля. Однако в большинстве случаев наружное стекло стеклопакета удерживается в конструкции именно силиконовым герметиком.

Кроме того, этот материал герметизирует все стыки и примыкания конструкции, компенсирует температурные изменения размеров, предотвращая повреждение стекол и деформацию сооружения в целом.

Места применения и виды герметика при остеклении лицевой части фасада строения:

Первичный герметик (GD 115)

Шовный герметик (GD 826 N)

2-х компонентный силикон (KODIGLAZE S)

В структурных фасадах герметик применяют по следующим причинам:

• Надежная фиксация стекла металла, керамики и большинства пластиков.
• Можно подобрать подходящий по цвету материал или использовать прозрачный.
• Работать силиконовым герметиком можно при температурах от -30 до +40.

Для остекления структурных фасадов используют либо нейтральные, либо кислотные герметики. Применение последних вместе со стеклами, покрытыми декоративным или энергосберегающим напылением, имеет ряд особенностей. В состав такого напыления, как правило, входят металлы, а кислота в герметике может взаимодействовать с этими металлами. Поэтому места контакта кислотного состава и стекла необходимо предварительно очищать.

Преимущества и недостатки светопрозрачных конструкций из алюминиевого профиля

Изготавливаются из сплавов АД31Т1, АД31Т1(25), АД31Т1(22), 6060Т66 и 6060Т6, технические параметры отвечают положениям ГОСТ 22233-2001.

Химсостав

По многим эксплуатационным характеристикам конструкции не имеют себе равных среди используемых ранее строительных материалов.

Алюминиевый каркас лёгок, прочен и долговечен

При проектировании и строительстве зданий архитекторы и дизайнеры все чаще руководствуются принципом «больше света»

Достоинства

1. Прочность и малый вес. По отношению устойчивости к механическим нагрузкам к массе алюминиевые сплавы занимают одно из лидирующих положений среди всех известных сплавов.
2. Конструктивная вариативность. Технология производства позволяет конструкторам создавать оригинальные элементы различной геометрии и линейных размеров.
3. Долговечность. Срок эксплуатации алюминиевых конструкций неограничен. Замене подлежат только те элементы, которые имеют значительные механические повреждения.
4. Простота обслуживания. После монтажа конструкций периодическое техническое обслуживание не производится.

Для заполнения рамной конструкции витражного остекления используется либо стекло, либо стеклопакеты

Использование специальных изолирующих профилей при производстве каркаса позволяет значительно улучшить теплосберегающие свойства

Но есть и один весьма существенный недостаток – высокая стоимость. За качество и высокие эксплуатационные показатели нужно платить.

Светопрозрачные конструкции из алюминиевого профиля стоят достаточно дорого

https://youtube.com/watch?v=DzRS-Czzugw

Элементное остекление фасадов – стеклопакеты с установкой изнутри

Модульные или элементные фасады возводятся из предварительно изготовленных блоков со стеклапакетами. Размер блоков и характеристики стеклопакетов могут различаться в зависимости от требований объекта. Конструкция может быть выполнена в глухую или иметь скрытые элементы с отворяющимися створками.

К достоинствам элементного остекления можно отнести:

• Стабильное качество модулей, собранных в заводских условиях;
• Высокие темпы монтажа;
• Минимальная возможность человеческой ошибки при установке;
• Возможность проведения монтажа изнутри помещения;
• Возможность размещения в полостях профилей модулей скрытых приводных систем для створок окон и проводов электропроводки здания.

Структурное остекление

Кроме цельного привлекательного вида у структурного остекления большие технические преимущества.

Особенности

Структурная система схожа с традиционной, только имеет некоторые особенности:

1. Процесс крепления светопрозрачного наполнения происходит без видимых элементов прижима. Фасад смотрится стильно, поскольку снаружи не видны накладные планки.

2. Установка структурного остекления ничем не отличается от стоечно-ригельного, только система лишена громоздкости. В ячейки металлического каркаса вставляется и приклеивается стеклопакет клеем-герметиком. Швы герметизуются силиконовым герметиком бесцветным или подобранным в тон стеклопакета.

3. Отличается структурное остекление размером стекол. Внутреннее стекло меньше наружного. Таким образом, элементы фасада плотно устанавливаются друг к другу и создают технологические зазоры маленького размера.

Применяется структурная система при строительстве административных зданий и офисов крупных компаний, торгово-развлекательных центров, отелей, гостиниц. Также его используют при реконструкции старых построек.

Достоинства

Сплошное остекление фасадов исключает наличие щелей, в которых скапливаются грязь и пыль, поэтому служит оно долго и обладает следующими достоинствами:

• водонепроницаемость;
• высокая теплозащита;
• высокий уровень шумоизоляции;
• долговечность. В этот системе используют прочный, не подверженный деформациям каркас и закаленное стекло. Во время усадки здания стекла не будут растрескиваться;
• эстетичный вид;
• простота в ремонте.

Стоимость структурной системы не на много выше классической. Один квадратный метр остекления обойдется в 8,5 тысяч рублей. В сумму уже включены монтаж, проектные работы, стеклопакет и каркас.

Панорамные окна и стеклянные крыши

Использование таких архитектурных форм для стеклянных фасадов зданий позволяет максимально насытить помещение солнечными лучами. Визуальные границы между внутренним и внешним пространством дома стираются. Коттедж гармонично вписывается в пейзаж, становясь неотъемлемой его частью.

• Панорамные окна – это стеклянная стена на высоту этажа. Их используют как для обустройства внешних стен зданий, так и для балконов и лоджий. Как правило, их изготавливают в виде больших стеклянных блоков, вставленных в алюминиевый, металлический, деревянный или пластиковый профиль. Панорамное окно может состоять из одного стекла или стеклопакета (до 6 стёкол). К стенам из стекла предъявляется ряд технических требований:
• Прочность. Для защиты внутренних помещений панорамные окна не должны уступать по прочности обычным стенам из кирпича или дерева. Для этого стекло армируется при помощи специальной металлической сетки. Как альтернатива армированию используются прочная пленка. Также используется каленое стекло.

  Частный дом, Украина

• Тепловая защита. Для этого применяются стеклопакеты, состоящие из нескольких стёкол. Для сохранения энергии лучше использовать профиль с деревянными вставками или ПВХ. Хотя современные немецкие производители предлагают фасадные системы из алюминиевого профиля с наполнителем и термическим швами внутри.
• Звуковая защита. Для этих целей используются стеклопакеты, но с разной толщиной стекла в пределах одной камеры.

  Частный дом, Украина

• Защита от ультрафиолета. Стекла оклеиваются пленкой, которая задерживает большую часть ультрафиолетового излучения.

Стеклянная крыша – это архитектурная форма, где плиты перекрытия и кровельный «пирог» меняются на стекло. К крыше предъявляется еще более жесткие требования, так как она должна выдерживать значительную снеговую и ветровую нагрузки:

Прочность. Система остекления крыши монтируется под углом. Это делается для естественного удаления снега. Для этой же цели их делают с подогревом, пропуская внутри стекла нагревательный элемент. Для устройства кровельного остекления используется алюминиевый или металлический профиль.

Стеклопакет состоит из двух видов стекол. Первый – это наружное, каленной основание, которой воспринимает на себя всё нагрузку. С внутренне стороны – триплекс. Это многослойное стекло, Слои соединены между собой специальным клеем или пленкой. Такая конструкция придает прочность и минимизирует образование острых осколков.

Тепловая защита осуществляется за счёт многослойной системы. Пространство между стеклами заполняется инертным газом.

Защита от ультрафиолетового излучения и бликов. Для этих целей применяется два вида напыления. Первой затемняет поверхность крыши, а второе не преломляет солнечные лучи.

Стеклянные крыши часто оборудуются окнами для проветривания. К герметичности предъявляются особые требования.

Плюсы и минусы

К основным достоинствам относятся масштабы прозрачного заполнения, что гарантирует улучшенное проникновение естественного освещения внутрь помещений. Из плюсов стоит отметить повышенную безопасность, устойчивость к проникновению ультрафиолета через стекла, повышенной влажности и осадкам, механическим воздействиям, возможность реализовывать сложные архитектурные проекты.

Каждый системный узел просто эксплуатируется, обслуживается. Из-за отсутствия видимых швов, где которых скапливается пыль, стеклопакеты не требуют регулярной мойки.

Из минусов можно выделить высокую стоимость таких отделочных работ. Хоть на фото монолитные конструкции смотрятся красиво, далеко не каждый может чувствовать себя комфортно в своеобразном «аквариуме», где все на виду. Создается эффект незащищенности.

Разновидности систем остекления фасадов

Создавать ощущение целостности конструкции помогают структурные и полуструктурные системы остекления. Данные виды панорамного фасадного остекления характеризуются отсутствием наружных несущих стоек и ригелей. Тем не менее, такого рода остекление полностью соответствует требованиям, которые предъявляются к ограждающим конструкциям.

Структурное остекление выполняется без каких-либо видимых прижимных элементов. Эта новейшая технология дает возможность архитекторам воплощать самые смелые творческие решения. Монолитная, идеально ровная стеклянная поверхность без внешних планок – что может быть лучше для стиля hi-tech? Кроме того, структурное остекление повышает эксплуатационные характеристики фасада: отсутствие щелей и зазоров исключает забивание стыков пылью и грязью. По степени водонепроницаемости, звукоизоляции, долговечности и другим функциональным характеристикам структурное остекление фасадов не уступает стандартным светопрозрачным конструкциям, а с точки зрения эстетики превосходит их благодаря монолитности поверхности.

Полуструктурное остекление – это своего рода компромисс между стандартным остеклением и структурными конструкциями. Распознать полуструктурное остекление фасадов легко по декоративным крышкам и накладным планкам на стойках и ригелях. Если вы хотите видеть сплошную стеклянную поверхность на фасаде, но структурное остекление невозможно по техническим причинам, то полуструктурные конструкции – это то, что вам нужно.

Спайдерное остекление отличается от вышеупомянутых технологий полным отсутствием профилей. Монтаж стеклянных панелей осуществляется при помощи специальных кронштейнов. Спайдерное фасадное остекление обеспечивает гибкость в архитектурных решениях не только образно, но и в прямом смысле – закаленное стекло, которое применяется в данной технологии, способно прогибаться. Гибкость стекла вкупе с шарнирными крепежами, равномерно распределяющими нагрузку, делает конструкцию надежной и предотвращает растрескивание.

Компания «Архитектура Стекла» выполняет остекление любого вида на самых выгодных для клиента условиях. Просто свяжитесь с нами – и мы решим задачу любой сложности в кратчайшие сроки по наиболее доступным расценкам.

Сколько стоит безупречность

Красота – сила не только страшная, но и весьма затратная. Не секрет, что фасадное остекление по объективным причинам считается дорогостоящим мероприятием. Поэтому большую часть наших клиентов представляют солидные компании и владельцы масштабных бизнес проектов. Однако, политика ООО «Архитектура Стекла» направлена на максимальную демократизацию услуг. С нашей помощью фасадное остекление становится доступным не только крупным компаниям, но и небольшим частным организациям.

Стоимость остекления зданий складывается из нескольких факторов. К ним относятся: уровень сложности проекта, тип здания и его площадь, вид используемых материалов. Поэтому расчет стоимости производится в соответствии с конкретной задачей. В любом случае, если вы закажете у нас фасадное остекление, цена его будет наиболее приемлемой. А на фоне качества нашей работы финансовые затраты и вовсе теряют значимость. Свяжитесь с нами и убедитесь в этом сами.

Технические требования к алюминиевым конструкциям

Значения по физической прочности, эксплуатационным параметрам и предельным отклонениям линейных размеров прописаны Евразийским советом по стандартизации, метрологии и сертификации (ЕАСС). Для оконных блоков допускаются различные способы открывания створок.

Окна с различными способами открывания

В отапливаемых помещениях обязательно использование теплосберегающих профилей.

С целью повышения устойчивости конструкции площадь створок ≤ 2,5 м2, а масса вместе со стеклопакетом ≤ 100 кг. Максимальные размеры створок по высоте 210 см, по ширине 120 см. Профильные дверные полотна не могут быть выше 210 мм и шире 90 см. Если требуется использование конструкций больших размеров, то для них необходимо выполнять отдельные расчеты по каждому нагруженному узлу, в том числе и петлям и иным доборным элементам. Сопротивление постоянным статическим нагрузкам плоскости створки ≥ 1200 Н, несущая способность в углах ≥ 400 Н.

Все конструкции обязаны иметь специальные отверстия для отвода дождевых вод, систему осушения внутренних полостей стеклопакетов. При этом элементы естественного вентилирования и отвода вод не должны оказывать негативного влияния на показатели теплосбережения. Конструкция должна предусматривать экстренное аварийное открытие с наружной стороны в случае чрезвычайных ситуаций.

Алюминиевые сплавы, применяемые для изготовления профилей, по химическому составу и физическим характеристикам должны отвечать положениям действующего ГОСТ 22233.

Вставки термоизоляции изготавливаются из полиамида по ГОСТу 31014, для снижения теплопроводности воздушные камеры профилей могут набиваться вспененными пенопластами различных марок, это самые качественные и дорогие изделия. Соединение термоизоляторов и уплотнителей надежное и гарантирующее герметичность на протяжении не менее десяти лет эксплуатации.

Долговечность профилей по наиболее нагруженному узлу должно обеспечивать более 40 лет использования, такому же критерию должны отвечать и все комплектующие детали. Все элементы, непосредственно соприкасающиеся с алюминием, имеют анодно-окисное покрытие. По статической нагрузке конструкции обязаны держать не менее 500 Н, по крутящему моменту ≥ 25 Н/м.

Типы стеклопакетов

С основными типами крепления стеклопакетов мы разобрались. Ну а что с самими стеклопакетами? Какими они бывают? Фасадное остекление жилых домов и офисных зданий использует, как правило, остекление, которое может делиться по целому ряду критериев.

Количество камер

Однокамерные стеклопакеты, состоящие из двух стекол, наиболее дешевы. С другой стороны, чем больше герметичных камер содержит остекление, тем меньше перенос тепла от внутренней поверхности к внешней за счет конвекции.

На рисунке — структура обычного двухкамерного стеклопакета.

Энергосберегающие функции

Энергосберегающими называются стеклопакеты фасадного остекления, открывающиеся створки и стеклянные двери, в которых на одно из стекол нанесен специальный отражающий инфракрасное излучение слой. В результате остекление пропускает 70-90 процентов света в видимой части спектра, при этом до 70 процентов тепла отражается. В летнюю жару помещения за остекленным фасадом меньше нагреваются прямыми солнечными лучами, зимой же такой стеклопакет уменьшает перенос тепла из теплого помещения на холодную улицу. Разумеется, речь идет исключительно о потерях на излучение: конвекции энергосберегающий слой не препятствует. Благодаря своим свойствам однокамерный энергосберегающий пакет примерно на 50 процентов более эффективен в плане теплоизолирующих качеств по сравнению с обычным двухкамерным. При этом он, разумеется, обладает меньшим весом.
Так работает энергосберегающий стеклопакет.

Шумоизоляция

Шумоизолирующие стеклопакеты использует стальное, поливинилхлоридное или алюминиевое фасадное остекление домов, выходящих на оживленные магистрали. Принцип работы такого стеклопакета предельно прост: используются стекла разной толщины. К примеру, однокамерный стеклопакет собирается из стекло толщиной 4 и 6 миллиметров. Каждое из них поглощает акустические колебания с разными длинами волн; в результате шум гасится весьма эффективно. Разумеется, чем больше стекол с разной толщиной применяется — тем большая часть звукового спектра поглощается фасадом.

Тонировка и поляризация

Если полная светопроницаемость фасада в обе стороны нежелательна — используется стеклопакет, включающий тонированное или поляризованное стекло. В первом случае остекление поглощает часть падающего света, пропуская лишь определенную часть спектра. Такие стекла, как правило, выглядят бирюзовыми, синими, коричневыми или серыми. Во втором речь идет о частичной односторонней проницаемости (фасады из поляризованного стекла часто неправильно называют зеркальными). Свет с улицы поляризованное стекло пропускает почти полностью; а вот внутренности здания фасад надежно скрывает. Наружный зритель видит лишь отражение улицы и других зданий.
Поляризованное стекло пропускает свет только в одном направлении.

Монтаж

Выполняя монтаж элементов структурного остекления, преимущественно используется два способа: двусторонний и четырёхсторонний.

Двустороннее устройство выполняется по такому принципу:

• на несущий каркас предварительно устанавливаются ригельные и стоечные крепления;
• стеклопакеты крепятся следующим образом: с двух сторон крепление обеспечивается герметиком, а другие две стороны фиксируются с помощью механических креплений.

Четырёхсторонний способ монтажа обеспечивается только с помощью силикона. Со всех сторон стеклопакет приклеивается к несущему каркасу герметиком. Подробности монтажа смотрите в этом видео:

В последнее время структурное остекление фасадов зданий можно наблюдать и при строительстве частных домов. Этот способ ничем не уступает привычным видам остекления, но выигрывает в эстетичности, элегантности и стильности.

Способы изготовления

Изготавливаются экстерьеры строений по рассматриваемой технологии несколькими способами. Все они достаточно просты, интуитивно понятны в реализации, выполняют единую функцию – создание монолитных сооружений, объединяющихся в крупногабаритные светопрозрачные проемы. Часто подобные конструкции можно увидеть снаружи торгово-развлекательных центров, ресторанов, бизнес-центров.

Структурное

Структурный способ изготовления помогает добиться привлекательности и отменных эксплуатационных параметров готового стеклянного сооружения. Особенность методики заключается в невидимости использования прижимных элементов при сборке прозрачного заполнения, так как их применяется минимальное количество.

Полу-структурное

Полуструктурный метод изготовления совместил все достоинства строчено-ригельной и системы монолитного типа. Наружное стекло тонируется или производится из каленого сырья. С целью удешевления конструкции производители иногда применяют простые пакеты. Прижимные планки надежно фиксируют светопропускное заполнение, но остаются малозаметными. Сточено-ригельная конструкция снаружи украшается декоративными накладками. Применение полу-структурных профилей актуально, когда требуется создать сплошной фасад.

Производители структурных фасадов

Ведущими производителями на сегодня остаются такие компании, как Shueco, Alutech.

Производственная база первого изготовителя располагается в Германии, здесь производятся все фасадные комплектующие. Профильные системы Shueco известны стойкостью к усадке, деформированию. Здание с фасадами этого производителя устойчивы к коррозии, не требует особого ухода и обслуживания.

Фасадные конструкции выпускает и компания Alutech. Готовые изделия соответствуют европейским стандартам, славятся надежностью, длительными сроками использования (до 70 лет), качественной тепловой изоляцией, защитой от проникновения внешних шумов внутрь помещений. Используемые в сборке крепления и фурнитурные элементы устойчивы к механическим воздействиям и нагрузкам.

Особенности стеклопакетов

Стеклопакет для структурного остекления

Одной из важнейших особенностей структурного остекления является устройство стеклопакетов. Их структура такова, что стекло, размещённое снаружи, немного больше по размерам, чем внутреннее. Это обеспечивает его надёжное крепление к каркасу, так как приклеивается внутреннее и внешнее стекло.

Для изготовления таких стеклопакетов используется два вида стёкол. Внешнее стекло – калённое, внутреннее – триплекс.

Также свои особенности имеют швы между стеклопакетами. Они должны быть не менее 1–1,2 см, чтобы обеспечить целостность конструкции во время расширения металла или стекла. Такие изменения обычно возникают во время температурных перепадов.

Крепление стекла при структурном остеклении
