Что такое коэффициент остекленности фасада?

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 8736-2014 Песок для строительных работ. Технические условия

ГОСТ 10832-2009 Песок и щебень перлитовые вспученные. Технические условия

ГОСТ 24816-2014 Материалы строительные. Метод определения равновесной сорбционной влажности

ГОСТ 25820-2014 Бетоны легкие. Технические условия

ГОСТ 26253-2014 Здания и сооружения. Метод определения теплоустойчивости ограждающих конструкций

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 32496-2013 Заполнители пористые для легких бетонов. Технические условия

ГОСТ Р 33929-2016* Полистиролбетон. Технические условия

СП 60.13330.2016 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха»

СП 106.13330.2012 «СНиП 2.10.03-84 Животноводческие, птицеводческие и звероводческие здания и помещения» (с изменением N 1)

СП 109.13330.2012 «СНиП 2.11.02-87 Холодильники» (с изменениями N 1, 2)

СП 118.13330.2012 «СНиП 31-06-2009 Общественные здания и сооружения» (с изменениями N 1, 2)

СП 131.13330.2012 «СНиП 23-01-99* Строительная климатология» (с изменениями N 1, 2)

СП 230.1325800.2015 Конструкции ограждающие зданий. Характеристики теплотехнических неоднородностей (с изменением N 1)

СП 345.1325800.2017 Здания жилые и общественные. Правила проектирования тепловой защиты

СанПиН 2.1.2.2645-10 Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях

СанПиН 2.2.4.548-96 Гигиенические требования к микроклимату производственных помещений

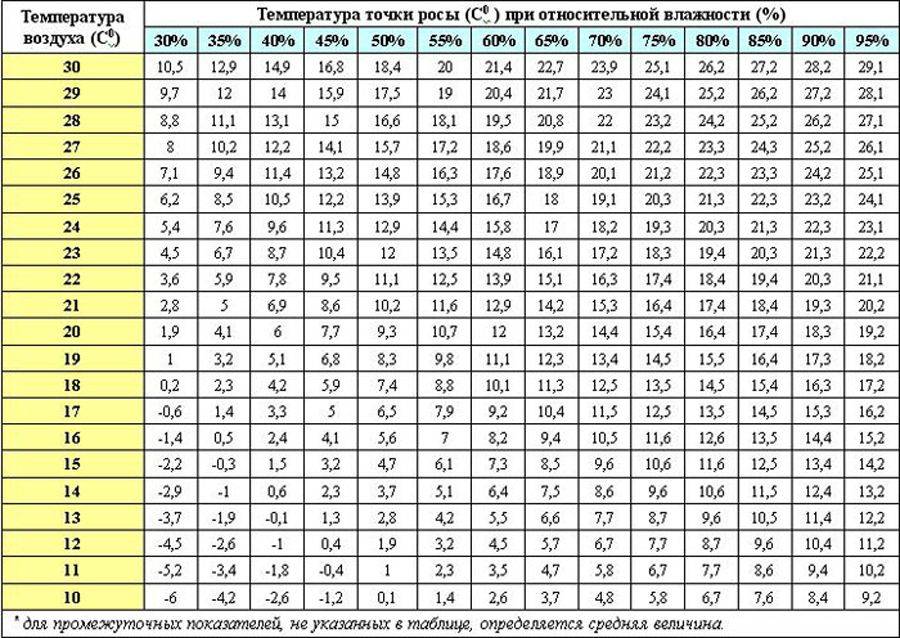

Температура внутренней поверхности стекла

В соответствии с нормам температура внутренней поверхности стекла tsi окон жилых и общественных зданий должна составлять не менее +3 °С. Несоблюдение этого норматива приведет к конденсации на стекле влаги, наледи в мороз, появлению на откосах плесени из-за положения точки росы на внутренней поверхности стекла или внутри стеклопакета. Предотвращает это явление правильный подбор конструкции стеклопакета. При относительной влажности в жилом помещении 60% и температуре воздуха 20°С, температура стекла должна быть не ниже 12 °С, иначе стекло будет «плакать».

Показатель температуры вычисляют с помощью формулы:

tsi = tint — Dt;

где D t — разница между температурой помещения и поверхностью стекла внутри, значение вычисляют по формуле (4) СП 50.13330.2010 «Тепловая защита зданий» СНиП 23-02-2003, актуализированная редакция.

Если результат расчета получится меньше требуемого значения, то необходимо выбрать другую конструкцию окна с большим значением приведенного сопротивления теплопередаче.

Конечно, если в доме заложено классическое остекление, подобными вычислениями можно не заморачиваться, однако, если хозяин дома – любитель современной архитектуры с большими поверхностями светопрозрачных конструкций, он должен четко представлять себе, как конструкция и площадь остекления влияет на стоимость отопления.

Дело в том, что через 1 м2 светопрозрачных конструкций выход тепла (теплопотери) в 6–7 раз больше чем через 1 м2 утепленной стены, и в 9–10 раз превышает теплопотери через утепленную крышу дома.

Особенности ремонта

Ремонт конструкции ведётся при изнашивании герметизаторов проёма и резиновых прокладок. В ряде случаев могут происходить изменения в алюминиевом профиле. Рекомендовано периодически регулировать фурнитуру окон.

Заменять петли для стеклянных фасадов и проводить другие виды работ могут только специалисты. Ремонт высотной алюминиевой конструкции проводится альпинистами, менять стёкла для фасадов самостоятельно не рекомендуется.

Заменять петли для стеклянных фасадов и проводить другие виды работ могут только специалисты

Стеклянные фасады выглядят презентабельно и отличаются долгим сроком эксплуатации. Материал устанавливают без сверления стоечно, технология монтажа непростая, но результат того стоит. Ремонт фасадов со стеклом должен вестись профессионалами, иначе срок эксплуатации существенно снизится.

Что такое коэффициент остекленности фасада?

Мода на фасадное панорамное остекление появилась в 60-е годы прошлого века вместе со стилем техно, в струе эйфории от всеобщей индустриализации и комфорта, который принесли в повседневную жизнь современные технологии.

В начале нового века, с появлением новых технологий, фасадное панорамное остекление стало особенно популярным в архитектуре жилья и офисных зданий.

Цель создания любой ограждающей конструкции:

  • Теплоизоляция.
  • Звукоизоляция.
  • Защита от солнца.
  • Безопасность.

Наружное остекление должно соответствовать нормативам, для ограждений это нормируемое сопротивление теплопередаче и коэффициент остекленности.

ГОСТ 30494-2011

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)

ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ

Параметры микроклимата в помещениях

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН ОАО «СантехНИИпроект», ОАО «ЦНИИПромзданий»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС), (Протокол № 39 от 8 декабря 2011 г.)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Государственный комитет градостроительства и архитектуры

Министерство регионального развития

4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 июля 2012 г. № 191-ст межгосударственный стандарт ГОСТ 30494-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.

5 ВЗАМЕН ГОСТ 30494-96

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом указателе «Национальное стандарты».

ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ

Параметры микроклимата в помещениях

Residential and public buildings. Microclimate parameters for indoor enclosures

Как посчитать квадратные метры стены с окном

Сложнее будет иметь дело со стеной, на которой расположено окно.

В таком случае надо отдельно высчитать размер стены, отдельно – размер окна. Потом из большей площади вычесть меньшую. Получится число метров квадратных, которое необходимо будет покрыть краской или штукатуркой.

  1. По уже пройденному сценарию высчитать размер стены. Пускай будет уже известное число – 15,4 м2.
  2. Далее измерить высоту и длину окна. Перемножить числа. К примеру: длина 1,5 м, высота 1,2 м. Если умножить, то получится 1,8. Значит, площадь окна 1,8 кв. м.
  3. Берем площадь стены и вычитаем из нее размер окна: 15,4 – 1,8 = 13,6. Площадь, которую необходимо будет привести в порядок, – 13,6 кв. м.

Нормативы и правила

Существуют разработанные на практике и научно доказанные нормы, определяющие расчет площади окна, который влияет на остальные параметры помещения. Ниже приведены основополагающие вытяжки из нескольких СНиП для застройщиков:

  1. В СНиП 31-01-2003 определяются соотношения остекления к общей площади пола для кухонных и жилых помещений в доме – они должны выдерживать диапазон 1:5,5 – 1:8. Кроме того, здесь же указывается более широкое понимание этого параметра: в малоэтажных домах для верхних этажей с наклонным остеклением (чердаки, мансарды, террасы) соотношение светового проема окна к полу помещения должно составлять ≥ 1:10. Также площадь остекления может варьироваться в зависимости от естественного освещения и характеристик самого окна;
  2. В СНиП 31-02-2001 определены требования к потоку естественного света через оконные проемы в кухонных и жилых комнатах. Оптимальное значение естественного светового потока будет обеспечено соотношением остекления к площади пола как 1:8, для чердаков и мансардных помещений с наклонными окнами – как 1:10, но не меньше;
  3. В СНиП 2.08.01-89 и СНиП 23-05-95 нормируются требования к более многочисленной группе помещений по естественному освещению. Это жилые и кухонные помещения, санузлы без подвода канализации, коридоры и холлы, не связанные непосредственно с жилыми помещениями, лестничные клетки, коридоры и проходы в зданиях «трамвайного» типа, общественные жилые помещения. Во всех перечисленных помещениях соотношение остекления оконных проемов к площади пола должно быть ≤ 1:5,5 с учетом того, что минимальное соотношение допускается как 1:8, а для чердаков и мансард с наклонными окнами – 1:10.

Рассчитывая площадь остекления к площади пола, отталкиваются от следующих необходимых шагов:

  1. Необходимо рассчитать площадь оконного проема и определить размеры переплета с тем, чтобы узнать объем светового потока и площадь остекления;
  2. Необходимо определиться с типоразмером и схемой оконного переплета, если нет возможности использовать стандартную схему;
  3. Необходимо проработать чертежи каждого окна с указанием точных размеров при невозможности применения стандартного окна. При этом минимальная площадь остекления регулируется светотехническими нормами – от СП 31-110-2003 до МГСН 2.06-99;
  4. Соотношение остекления помещения к площади пола не должно зависеть от климатического и географического региона жилого объекта, а также от ориентировки здания по сторонам света;
  5. При планировке помещения с использованием окон для освещения ими второстепенных помещений дополнительным светом площадь остекления рассчитывается с учетом всех площадей помещений, которые будут освещаться этими световыми проемами.

Требования по световым потокам для помещения с естественным освещением, но освещаемого искусственно дополнительно, определяются площадью оконного проема, который должен быть:

  1. В санузлах – 0,5 от общей площади пола помещения;
  2. В душевых и ванных комнатах – 0,25 от общей площади пола помещения;
  3. В холлах, тамбурах и коридорах – 0,16 от общей площади пола помещения;
  4. Во входных помещениях с естественным освещением площадь проема окна может находиться в пределах 0, 4-0,5 от площади пола помещения.

Также:

  1. При наличии окон в длинном коридоре любое место стены напротив окна не должно находиться к окну ближе, чем на 750 см;
  2. Если длинный коридор освещен только окном в торце помещения, то расстояние самой дальней точки стены от окна не должно быть больше: для северных регионов 20 метров, для южных – 25 метров;
  3. Если коридор освещается с обеих концов естественным освещением, то его длина не должна быть более 55 метров.

Как посчитать площадь окна

Для многоквартирных многоэтажных домов, а также для типовых проектов индивидуального строительства площадь окна в жилой комнате – параметр, просчитанный специалистами заранее, и для владельца квартиры он не имеет значения, так как уже соответствует всем нормам и стандартам. Но для застройщиков, которые возводят собственное жилье с «нуля», по собственному проекту, площадь окна – такой же важный параметр, как марка цемента или прочность бетона. Расчетная площадь остекления помогает не только сделать правильное освещение в помещении – это и правильная расстановка мебели, и правильные расчеты балки перекрытия проема, и многое другое.

Как рассчитать основные размеры окна

При проектировании жилья определяется минимальная площадь окон и место их установки. Исходя из этого, можно рассчитать более точные и конкретные параметры для каждого окна каждого помещения, чтобы узнать площадь остекления. При расчетах принято определять максимальную высоту окна для конкретного помещения, чтобы использовать оптимальные условия естественного освещения.

С учетом того, что высота подоконника – 70-90 см, а в домах с централизованным отоплением 80-90 см, а верхняя перемычка окна должна находиться не выше 15-25 см от потолка, легко просчитать максимальную высоту окна и применить к ней световое соотношение сторон – эти посчитанные параметры будут соответствовать требованиям СНиП.

Согласно СНиП, при общей площади остекления, соответствующей 10-12% площади пола комнаты, в нее будет поступать минимальное количество естественного света. При этом оптимальной считается ширина оконного проема, соответствующая 55% от ширины комнаты.

Соотношение сторон окна играет больше визуальное значение, чем конструктивное. Также правильно выбранное соотношение сторон – это комфортность пользование фрамугами. Поэтому обычно за стандартные соотношения принимаются правильные пропорции, например, 8:13. Для расчета размеров окна существуют компьютерные программы, также можно прибегнуть и к помощи онлайн калькулятора.

Кроме того, существуют правила, которые необходимо соблюдать при проведении любых расчетов. Например, перед тем, как посчитать параметры окна и светового потока, принимается, что для одного жилого помещения угол падения естественного освещения через остекление должен быть 18-30 0 , а площадь остекления должна лежать в диапазоне 14-17% от общей площади пола в комнате.

При расчете параметров необходимо учитывать соседние строения – угол падения естественного потока света зависит от высоты расположения оконного проема и близости соседствующих с жильем зданий. Естественный поток освещения будет уменьшаться при уменьшении расстояния между домами, и наоборот. Это же относится и к углу падения освещенности – чем выше близлежащие строения, тем выше угол светового потока.

Окно в проектировании здания считается наиболее уязвимой поверхностью с точки зрения тепло- и энергообмена, поэтому любые стандартные расчеты требуют минимизации размеров окна, что приводит к уменьшению естественного светового потока через остекленную площадь. Чтобы не возникало конфликта между желанием увеличить освещение и тепловыми потерями, составлены и действуют соответствующие СНиП. По этим же рекомендациям, коэффициентам и формулам проектировщики проводят расчеты освещенности и естественных световых потоков для разных помещений.

Результаты расчетов в виде соотношений сторон окна приведены ниже. Это примеры для объектов гражданского назначения, расположенных в средней полосе России на высоте ≤ 800 метров над уровнем моря, при незначительном затенении соседними объектами:

  1. Помещения, предназначенные для проживания, включая номера в гостинице, ресторанные и торговые помещения: 1:8-1:6;
  2. Помещения для приготовления пищи и коридоры: 1:10-1:8;
  3. Лестничные марши и клетки: 1:14-1:10;
  4. Учебные, детские и игровые помещения: 1:4-1:3;
  5. Читальные и спортивные залы: 1:6-1:5;
  6. Научные кабинеты и лаборатории: 1:7-1:5;
  7. Помещения административного управления: 1:10-1:6;
  8. Помещения медицинских кабинетов: 1:7-1:5;
  9. Помещения для больных – палаты: 1:7-1:6;

Но эти результаты площадей остекления и соотношения сторон проемов, рассчитанные по формулам, все же можно считать ориентировочными, так как отдельный расчет естественного освещения для каждого окна в помещении обязателен.

Как крепить стекло

Разные виды остекления различаются прежде всего по тому, каким образом фиксируются стеклопакеты.

  1. Стоечно — ригельная система остекления фасадов представляет собой, как следует из название, системы стоек и ригелей, образующих внутренний несущий каркас. Материал каркаса — как правило, алюминий. Стеклопакет или одиночное стекло вставляется снаружи в ячейку фасада и фиксируется там прижимной планкой, которая, в свою очередь, маскируется декоративной накладкой пятисантиметровой ширины. Со стороны фасад видится как сплошной остекление, разделенное на прямоугольные или квадратные ячейки узкими полосками произвольного цвета. Накладки могут быть плоскими или выпуклыми. Стоечно-ригельные системы фасадного остекления — одни из самых дешевых и распространенных. Среди прочего, они довольно легко монтируются; замена фасадного остекления может быть при необходимости выполнена своими руками. Разумеется, для расположенных на значительной высоте стеклопакетов понадобится вышка.На фото — фасад со стоечно-ригельным остеклением
  2. Полузакрытая стоечно-ригельная система — один из частных случаев предыдущего варианта. Вертикальные или горизонтальные прижимные планки подчеркиваются цветом или рельефом, в то время как планки, перпендикулярные им, заменяются уплотнением с помощью герметика. Такой принцип монтажа существенно затрудняет замену поврежденного стеклопакета в фасадном остеклении; однако, визуально фасад воспринимается как более цельный.На этом фасаде будут выделяться только горизонтальные швы между стеклопакетами
  3. Структурное фасадное остекление выполняется без внешних прижимных элементов. На несущей раме стеклопакеты монтируются с минимальными зазорами (не более 30 миллиметров), после чего швы уплотняются герметиком. Цвет герметика, как правило, подбирается под цвет стекол. В результате структурное остекление фасадов создает однородную стеклянную стену без выделяющихся швов.Разумеется, оно выглядит весьма эффектно; однако стоит учитывать несколько тонкостей.

    1. Опорный каркас должен быть стальным. Полностью алюминиевые фасады со структурным остеклением могут применяться разве что в зданиях низкой этажности, поскольку не обладают достаточной жесткостью.
    2. Фасадное структурное остекление требует применения нестандартных стеклопакетов. Наружное стекло по размерам больше внутреннего.
    3. Традиционно используется закаленное внешнее стекло. Закалка повышает не только ударную прочность и способность противостоять эрозии песком и прочими абразивными частицами, но и несущую способность остекления.
    4. Для уплотнения швов и фиксации стекла применяется особо прочный и стойкий к ультрафиолету силиконовый герметик.

    Структурное остекление делает швы практически незаметными. Если герметик подобран в тон стеклам, фасад воспринимается как единая стеклянная стена.

  4. Полуструктурное остекление представляет собой несколько модифицированный предыдущий тип: уплотненные герметиком швы заменены штапиками, которые надежно удерживают стеклопакеты в раме. И здесь применяется стальной опорный каркас, на котором могут крепиться алюминиевые профили для фиксации стеклопакетов. У полуструктурного остекления два достоинства на фоне структурного: здесь возможна установка открывающихся створок; кроме того, стеклопакеты могут монтироваться изнутри. Разумеется, это очень сильно упрощает ремонт поврежденного фасада.Стекло с обеих сторон зафиксировано штапиком. Его можно снять и снаружи, и изнутри.
  5. Спайдерная система остекления фасадов подразумевает крепление стекла или стеклопакета на специальном нержавеющем коннекторе — спайдере (пауке). Название продиктовано внешним видом остекленного таким образом фасада. Каждый светопрозрачный пакет фасада имеет сквозные отверстия по углам, через которые, собственно, и проходит крепление спайдера. Крепление достаточно эластично, чтобы компенсировать тепловое расширение элементов фасада. Разумеется, и здесь используются закаленные стекла: ветровая нагрузка не распределяется по всему краю стекла или стеклопакета, а сосредоточена на его углах. Спайдерное остекление фасадов позволяет использовать в качестве несущих элементов колонны, ригели, торцы стен и перекрытий и даже тросовые системы, к которым фасад может быть подвешен без промежуточных опор.


Один из частных случаев спайдерного остекления: в качестве креплений для спайдеров использованы стеклянные стойки.

Существующие системы фасадного остекления

На сегодняшний день существует достаточное количество систем остекления, что позволяет выбрать для себя наиболее удобную и выгодную. Так, например, в разнообразии имеется:

  1. панорамная система остекленности,
  2. классическая,
  3. структурная,
  4. полуструктурное остекление,
  5. и планарная система.

Каждая из них имеет свои особенности, что в большей степени могут подходить или не подходить именно под ваше здание. В частности это касается выбора между жилым и общественным зданием.

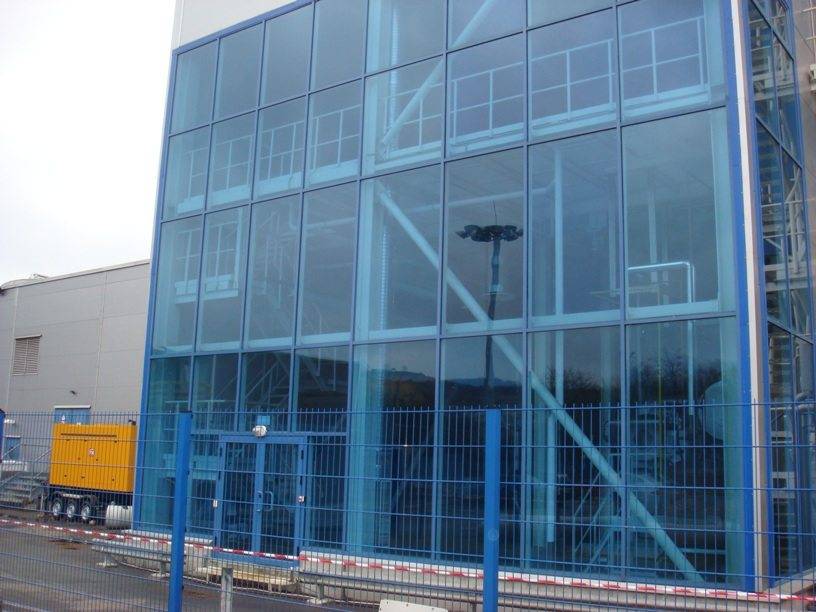

Панорамное остекление

Панорамное остекление проводиться на всю стену, что в свою очередь подчеркивает элитарность здания, и внешне усиливает впечатление от панорамы города.

Чаще всего применяется для остекления общественных зданий, в частности торгово-развлекательных комплексов или бизнес-центров. Такие системы изготавливаются из алюминия и по сравнению с другими славятся прочностью, высокими энергосберегающими и звукоизоляционными показателями. Еще он пожаробезопасен и идеально подходит для разных систем фасадного остекления.

При панорамном остеклении дома, необходимо чтобы были установлены полы с подогревом или встроены батареи в стяжку возле окон, иначе будут потеть окна

Классическое остекление

Фасадное остекления по классической системе заключается во внешней и внутренней сборке. С внутренней стороны идет алюминиевый профиль из ригеля и стойки, а внешняя сторона выполнена из декоративной крышки и зажима. Между внутренней и внешней частью есть место непосредственно для установления резинового уплотнителя, которые в дополнении служат для зажима стекла в стеклопакете. Кроме этого система оснащена еще и декоративными крышками, что служат для проветривания помещения.

На рисунке наглядно показана конструкция стеклянного фасада

Структурное остекление фасада

Структурное остекление фасада заключается в создании эффекта сплошного стекла, так как здесь отсутствуют алюминиевые профили на наружной части фасада. Все части стеклопакета крепятся исключительно на клей-герметик, при этом внутреннее стекло должно быть обязательно меньше внешнего. Лучше всего использовать закаленные стекло. Можно сказать, что такая система остекленности фасада здания подходит не только для общественной, но и для жилой постройки.

Полуструктурное остекление фасада

Полуструктурное остекление фасада предусматривает использование стандартных алюминиевых профелей и лицевых шпатиков. Такие принадлежности нужны непосредственно для удержания всех дополнительных элементов остекления. Основная часть стеклопакета устанавливается в раму, которая совсем не видна с внешней стороны улицы. Остекления полуструктурной системы выполняется только изнутри, что в больше степени облегчает работу для самих монтажников.

Планарная система остекления

Планарная система остекления на сегодняшний день считается самой молодой, современной и передовой по сравнению со всеми другими. Здесь совершенно не нужны никакие дополнительные рамы и перегородки, так как крепление происходит специальных спайдеров.

Монтаж стекла планарной системы осуществляется на крепежи — СПАЙДЕР

Спайдер – это своеобразный кронштейн, изготовленный из высококачественной стали, имеющий несколько точек для крепления со стеклом. Так же имеется специальный точечный зажим, действие которого направлено на компенсацию температурного изменения стекла.

Терминология и полезные мелочи

Некоторое количество несистематизированной информации, которая может оказаться полезной, мы выделим в отдельный раздел статьи.

  • Остекление фасадов коттеджей низкой этажности чаще всего выполняется с использованием обычного поливинилхлоридного профиля — такого же, какой применяется при монтаже недорогих пластиковых окон. Поскольку площадь остекления и, соответственно, ветровая нагрузка велика — фасад дополнительно усиливается специальными профилями («грибок», «кость» и так далее). В качестве горизонтального несущего элемента используется стальная, железобетонная или деревянная балка. Она, как правило, пускается между этажами, чтобы уменьшить нагрузку на нижнюю часть остекления.
  • Наиболее популярное безрамное остекление фасадов — это описанное выше спайдерное. В сущности, название подразумевает лишь отсутствие обрамления у каждого отдельного стекла или стеклопакета.
  • Алюминиевое остекление фасадов — это всего лишь остекление , использующее алюминиевые стойки и ригели с заполнением каркаса обычным стеклом или стеклопакетами. Так называются все рамные конструкции, изготовленные из этого металла.


Разумеется, алюминиевое остекление не означает наличие алюминия вместо стекол. Речь лишь о рамах.

Коэффициент остекленности фасада здания — строительный термин, означающий отношение остекленной части фасада к общей площади внешних стен.
Как заменить или извлечь стеклопакет, являющийся частью остекления с применением поливинилхлоридного профиля?Вот инструкция:Любой из длинных штапиков поддевается со стороны профиля посередине стамеской или острым ножом и вытаскивается

За ним вынимаются остальные штапики.
Стеклопакет осторожно опрокидывается на себя и извлекается из рамы.
При установке обязательно используются рихтовочные прокладки. Под глухой стеклопакет подкладываются две прокладки снизу

В распашную створку ставятся две дополнительных прокладки на вертикальных профилях: в 10 сантиметрах от угла возле нижней петли и диагонально к ней вверху.


Рихтовочные прокладки позволяют установить стеклопакет без перекосов и с равномерным зазором между его краями и профилем. Наконец, небольшой совет. Когда выполняется остекление коттеджей частных домов — фасады лучше монтировать специалистам. Это как раз тот случай, когда большой практический опыт имеет решающее значение для долговечности и надежности конструкции.
