Проектирование
В основные пункты проектирования входит:
- Получение технического задания от заказчика;
- Обработка полученных данных, составление графика проведения работ.
- Разработка эскизного проекта для заказчика с указанием узлов креплений, расположения кронштейнов, направляющих, далее – проведение окончательных расчетов по определению нагрузки на фундамент дома, расположение фасадных панелей, расчетные схемы узлов и их расположение со всеми привязками относительно осей дома.
- Составление сметной документации для расчета договорной цены;
- Передача всего пакета документов заказчику после подписания договора заказчиком и подрядчиком.
Чем отличается шпаклевка от штукатурки, описано по данной ссылке.
Материалы облицовки
Все виды облицовки обладают высокими эксплуатационными характеристиками и длительным сроком службы. Выбор финишного материала в большей степени складывается из его стоимости и индивидуальных предпочтений заказчика.
Так для облицовки складских и производственных сооружений в основном применяют более бюджетные материалы: профлист, металлосайдинг, недорогие фиброцементные панели, металлокассеты.
Для недвижимости среднего ценового сегмента: керамогранит, алюминиевые-композитные панели, фиброцементные плиты.
Премиум-сегмент: алюминиевые кассеты, клинкерная плитка, натуральный камень, терракотовые панели, ламели.
Загородное жилье: деревянный планкен, HPL-панели, японские фиброцементные панели, натуральный камень.
Видео с одного из наших объектов:
Пошаговая инструкция монтажа фасада из керамогранита
Перед тем как разбираться с темой – вентфасад из керамогранита, стоит напомнить несколько важных моментов:
- Перед началом производства строительных операций, необходимо обозначить границы так называемой опасной зоны. Это 3 м от стен здания. Именно за этой зоной производится складирование материалов, оборудования и инструмента. Здесь же организуется мастерская, где будет производиться сборка узлов.
- Проводить работы при сильном ветре и при минусовых температурах запрещено.
- Строго соблюдать правила техники безопасности.
Понятно, что все эти требования предъявляются при отделке высотных зданий. Но не стоит ими пренебрегать, когда проводится отделка частного дома.
Итак, сам монтажный процесс начинается с нанесение на стены точек, по которым будет монтироваться подсистема для вентилируемого фасада. То есть это разметка для кронштейнов
Здесь важно точно соблюдать все размерные параметры, которые указаны в проектно-технической документации. Никаких отклонений, которые могут привести к ослаблению фасадной конструкции

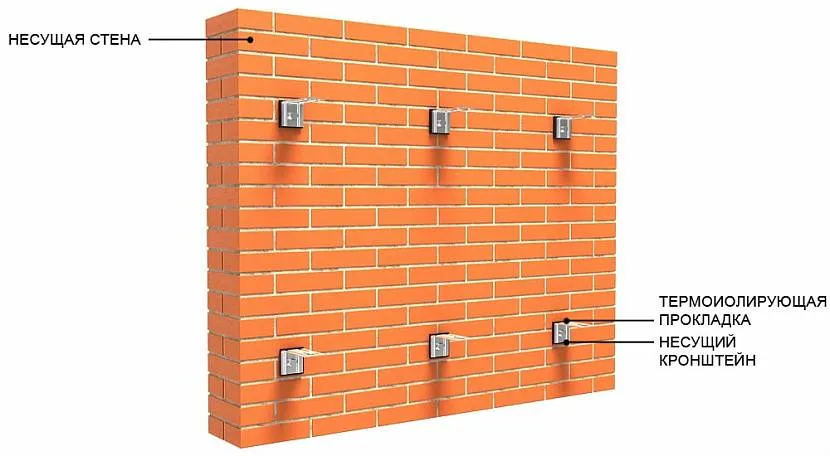

Разметка и установка несущих кронштейнов Источник murmansk.metstail.ru
Разметку начинают с нижней границы, где будет установлен профиль, с верхней и с двух крайних для вертикальных элементов. Все точки выставляются нивелиром. После этого проводиться разметка промежуточных точек. Эту чёткую последовательность надо соблюдать в обязательном порядке. Кстати, точки наносят несмываемой краской.
Итак, если разметка готова, переходят к монтажу кронштейнов. Здесь все проще простого. По точкам в стене делают отверстия, к ним прижимают кронштейны и вставляют дюбель, который закручивается до полного прижима. Для этого лучше использовать шуруповёрт.
Следующий этап – установка утеплителя
Здесь важно создать слой с минимальными стыковочными границами. Поэтому в теплоизоляционных плитах делают прорези под кронштейны
Как было уже сказано выше, крепление теплоизолятора проводят на плоскость фасадной стены при помощи или клея, или грибовидными саморезами. Если есть необходимость, то теплоизоляционный слой закрывают ветрозащитной плёнкой. Тогда крепление утеплителя производят вместе с плёнкой только саморезами.
Монтаж утеплителя вентилируемого фасада Источник blokspb.ru
Критерии выбора элементов вентфасада
Начнём с теплопрослойки, а точнее, с утеплителя. Если рассматривается вентилируемый фасад для частного дома, то оптимальный вариант – минеральная вата. Её просто крепят к внешней стене здания или на клеевой состав, или на грибовидные дюбеля, изготовленные из пластмассы. Нередко мастера применяют оба крепления одновременно с гарантией долгосрочной эксплуатации.
Что касается толщины теплоизоляционного слоя, то этот параметр будет зависеть от того, что вы хотите получить в конечном итоге. А это будет зависеть от того, какая температура в регионе строительства дома зимой действует. Обычно утеплитель выбирают толщиной не менее 100 мм. Но если регион северный, то проводят укладку двух теплоизоляционных слоёв:
- первый толщиною 50 мм, где используется минвата плотностью 50 кг/м³;
- второй толщиною 80 мм с плотностью не ниже 60 кг/м³.
Размер вентилируемого зазора Источник avatars.mds.yandex.net Следующий элемент – вентилируемый зазор. Именно он обеспечивает вентиляцию и снижает тепловую отдачу строения. Правильно подобранная его величина – залог высокого качества конечного результата. Определить размер этого зазора, а точнее сказать его толщину, можно только по специальным формулам, где учитываются температура, скорость движения воздушных масс и коэффициенты теплового обмена здания. Последняя величина зависит от материалов, из которых дом возведён.
Специалисты придерживаются мнения, что вентилируемая прослойка должна быть толщиною 2-5 см. Именно такой зазор может обеспечить идеальную циркуляцию воздушных потоков и эффективный отвод влаги.
Устройство вентилируемого фасада с утеплением сталкивается с вопросом, который породил один спор. Заключается он в следующем – стоит ли использовать плёнку для покрытия теплоизоляционного материала. В плане её защиты. На этот вопрос можно ответить так – если для утепления используется минеральная вата плотностью меньше 80 кг/м³, то плёнка нужна. В противном случае в ней необходимости нет.
Нужна ли ветрозащитная плёнка Источник sip52.ru
Теперь, что касается облицовки. Здесь достаточно огромный ассортимент, где надо отметить несколько очень популярных материалов: керамогранит, камень, кассеты металлические профилированного типа, плитки из композитных материалов, клинкерный кирпич, стеклянные панели, ламели из различных материалов горизонтального типа и прочие.
Надо отметить, что предлагаемый широкий ассортимент часто ставит в тупик. Поэтому выбор делают по техническим условиям монтажного процесса, в зависимости от финансовых возможностей, а также от того, что предлагает дизайнер, составляя дизайн-проект фасада дома. Но надо отметить и тот факт, что применение каждого из выше обозначенных материалов даёт возможность огромного разнообразия дизайнерских решений.
Облицовка вентилируемого фасада клинкерной плиткой Источник www.dealand.ru
Давайте для примера рассмотрим, как формируется вентилируемый фасад из керамогранита.
Особенности проектирования вентиляционного фасада
Проектирование вентиляционного фасада осуществляется с учетом планировки сооружения, его внешнего вида и конструктивных особенностей. Разработку проекта лучше всего доверить специалистам, что станет залогом долговечности и привлекательной внешности фасада здания.
Рабочий проект вентилируемого фасада должен включать показатели статической прочности системы, расчет технологических характеристик фасада, схему расстановки отделочных элементов, чертежи по монтажу подсистемы, узлы присоединения фасадных конструкций, количество элементов каркаса, утеплителя и отделочного материала, пояснительную записку, где описана технология выполнения работ.
При проектировании вентиляционного фасада необходимо учитывать планировку здания, его внешний вид и конструктивные особенности
Одним из важнейших этапов проектирования является расчет вентилируемого фасада относительно значения статических нагрузок, который выполняется на основании СНиПа в два подхода. Первый предусматривает использование линейно-спектральной методики, а второй – расчет сооружения повышенной влажности.
Весовые нагрузки являются одним из основных видов, которые отличаются вариантом отделочного материала и высотностью здания. Ветровые нагрузки зависят от особенностей окружающей среды, высоты строения и ветрового района местности. Их расчет выполняется на основании СНиПа «Нагрузки и воздействия». Гололедная нагрузка относится к кратковременным явлениям, но ею не следует пренебрегать, поскольку она может превысить вес самой облицовки.
Ремонт штукатурки фасадов зданий
Ремонтно-строительные работы
Ремонт штукатурки фасадов зданий
Состав операций и средства контроля
| Этапы работ | Контролируемые операции | Контроль (метол, объем) | Документация |
| Подготовительные работы | Проверить: — заполнение оконных и дверных проемов; — наличие документа о качестве на поступивший раствор и его качество; — очистку поверхности стен от отслоившейся штукатурки, выступивших солей; — установку съемных марок и маяков; — влажность стен и температуру воздуха (в зимнее время). | Технический осмотр Визуальный То же То же Измерительный | Общий журнал работ, паспорт |
| Штукатурные работы | Контролировать: — качество штукатурного раствора; — среднюю толщину обрызга, грунта, намета; — отклонения откосов, пилястр, столбов и т.д. от вертикали; — качество поверхности штукатурки. | Лабораторный контроль Визуальный, измерительный Измерительный Визуальный | Общий журнал работ |
| Приемка выполненных работ | Проверить: — прочность сцепления штукатурных слоев с основанием; — соответствие качества оштукатуренной поверхности требованиям проекта и СНиП. | Технический осмотр Измерительный | Акт приемки выполненных работ |
| Контрольно-измерительный инструмент: отвес строительный, линейка металлическая, рейка-правило, лекало. | |||
| Операционный контроль осуществляют: мастер (прораб), лаборант (инженер). Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика. |
Технические требования
СНиП 3.04.01-87 табл. 9
Допускаемые отклонения:
— неровности поверхности новой штукатурки при накладывании 2-метровой рейки:
— при простой штукатурке — не более 3 неровностей глубиной или высотой до 5 мм
— поверхности от вертикали при простой штукатурке — 3 мм, но не более 15 мм на этаж;
— лузг, усёнков, оконных и дверных откосов, пилястр, столбов — 10 мм на весь элемент.
Указания по производству работ СНиП 3.04.01-87 пп. 3.4, 3.7-3.10
Подготовка поверхности фасадов зданий состоит из следующих операций:
— очистки поверхности от старых известковых, силикатных и др. окрасочных покрытий;
— отбивки непрочной штукатурки;
— обработки недостаточно шероховатых поверхностей;
— покрытия металлической сеткой с ячейками размером 10 х 10 мм или плетением из проволоки с ячейками размером не более 40 х 40 мм (необходимые архитектурные детали).
При оштукатуривании поверхности фасадов нанесение каждого последующего слоя штукатурного намета допускается только после схватывания.
При ремонте фасадов толщина декоративного слоя для раствора:
— с мелкозернистым наполнителем
(при слабом рельефе штукатурки) — 4—6 мм;
— со среднезернистым — 6—8 мм;
— с крупнозернистым — 8—10 мм.
Декоративный слой наносят в два приема. При сильно рельефных штукатурках с накрывочным слоем 15—18 мм раствор наносят в три приема.
Смета на вентилируемый фасад
Средства, израсходованные на обустройство такой внешней отделки, очень быстро окупятся. Технология помогает экономить на отоплении и кондиционировании дома. Стоимость различных типов внешних облицовок отличается друг от друга. Недорогими считаются фасады из оцинкованной стали и керамогранита.
Пример сметы на вентилируемый фасад поможет определиться со статьями расходов. В нее должны быть включены основные и сопутствующие материалы. То есть, этап подготовительных работ обязан учитываться при ее составлении.
Основными отличительными свойства вентилируемых фасадов принято считать:
- универсальность;
- скорость установки;
- функциональную защиту;
- эстетичную разнообразность;
- простоту ремонта;
- возможность реставрации старых зданий;
- долговечность (от 30 лет).
Если прибавить к этому еще и экономичность, то становится понятной популярность этой технологии. Следует помнить, что эти преимущества возможны при строгом соблюдении технологий монтажа.
Обновлено: 06.09.2019
103583
Алюминий как основа для подсистемы
Алюминиевая подконструкция – один из распространенных и современных вариантов для устройства вентфасада. Фасадные системы для вентилируемых фасадов изготавливаются из сверхнадежного алюминия. Они обладают прочностью и устойчивы к коррозионным процессам. В силу маленького веса не создают нагрузку. Такая характеристика алюминия будет актуальна для построек старого типа, где ресурс почти исчерпался. Но, несмотря на небольшой вес системы отлично выдерживают даже самые тяжелые виды отделки. Характеристики алюминиевого профиля дают возможность изготавливать из него самые разнообразные конструкции. Алюминий занимает промежуточное место по неподверженности коррозии. В агрессивной среде данный профиль можно использовать только при предварительном анодирования или окраске. Анодирование является процедурой дорогостоящей и осуществляется только в заводских условиях. Такие системы используются без обработки только в нейтральных условиях. Период эксплуатации металлической системы из данного металла может составлять вплоть до пятидесяти лет.
Вентилируемый фасад технология монтажа
Строительство вентилируемых фасадов – задача для опытного специалиста, который грамотно выполнит все запланированные работы и не допустит ошибок. Особенно установка каркаса.
Монтаж НВФ выполняется в несколько этапов:
- На наружной стене здания устанавливается каркас из профиля.
- Между направляющими укладывается слой утеплителя. На него наносится специальная мембрана, которая защищает материал от попадания влаги. Также может быть установлен ветробарьер, защищающий фасад от продуваемости. Все средства изоляции должны быть сопровождены инструкцией с подобным порядком крепления.
- В вертикальном положении закрепляется обрешетка
- Затем наносится декоративная облицовка
Желательно подбирать утеплитель толщиной минимум 100 мм. От толщины утеплителя в дальнейшем будут зависеть многие факторы. Для утепления оптимально подходит минвата, пенопласт, пенополистирол (используется даже в среде, где повышена влажность). Утепляемые вентфасады выполняют двойную функцию: облагораживают жилище снаружи и обеспечивают тепло внутри
Очень важно изначально правильно рассчитать количество необходимых материалов для обустройства, утепления и отделки вентфасада. Также стоит продумать количество элементов примыканий (откосы, отливы, парапетная крышка, углы)
Лучше всего для работы по установке и монтажу крепления каркаса вентфасада в частном доме обратиться к услугам специалиста. То же самое касается и наружной отделки высоких зданий. В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов.
Для облицовки навесной вентилируемой фасадной системы используются различные строительные материалы: фиброцементные плиты, керамогранит, металлические конструкции и множество других современных средств. На рынке можно встретить разнообразную продукцию для утепления и отделки фасада, но выбор лучше делать в пользу того материала, который оптимально подходит и по качествам, и по бюджету. Благодаря современной и надежной системе крепления предварительная обработка поверхности не нужна для монтажа системы навесного вентилируемого фасада.
Технология устройства системы
Вся конструкция состоит из системы крепежей, утеплителя, мембраны и финишного фасадного экрана.
Система крепежей представляет из себя металлический каркас, который крепится непосредственно к стене и держит на себе облицовочный материал. В систему входят анкерочные и крепежные детали, несущие профили и кронштейны. Расстояние между стеной и фасадной отделкой регулируется при помощи специальных кронштейнов, которые проходят через слой утеплителя.
Утеплитель представляет собой слой из минераловаты, поверх которого располагается влагонепроницаемая мембрана.
Обязательное условие — воздушная прослойка между мембраной и фасадным слоем. Она должна быть не менее 4 см.
Последний слой — фасадная отделка, которая может быть выполнена из различного материала. Плиты отделочного материала крепятся к каркасу при помощи клямеров, разновидность которых зависит от отделочного материала.
Если в качестве каркаса используются деревянные лаги, то они к стене будут крепиться при помощи анкеров и дюбелей.
Общий итог
Если сделать выводы о том, стоит ли использовать данную систему для облицовки здания, то ответ может быть однозначным: стоит. Вот только, не нужно экономить на квалифицированных рабочих, качественном материале и соблюдении техники безопасности.
Также советуем посмотреть познавательное видео об установке навесного вентилируемого фасада:
Что такое навесной вентилируемый фасад?
Для начала — определим, что же из себя представляет навесной вентилируемый фасад и почему стал таким популярным на сегодняшний день.
В целом, название говорит само за себя. Этот вид фасада действительно не крепится к стене вплотную. То есть, он находится на некотором расстоянии от несущей стены. При этом, у многих может возникнуть логический вопрос: для чего нужен такой необычный подход? На самом деле, этому есть две причины.
Во-первых, для более высокого показателя теплоизоляции. Дополнительная прослойка воздуха обеспечивает гораздо меньший уровень теплообмена.Во-вторых — циркуляция воздуха между стеной и облицовкой фасада позволяет быстро испаряться всей влаге, которая образовывается на поверхности стен.
Облицовочный материал крепится на профильную конструкцию, которая в результате фиксируется на самой стене. Но, теплоизоляция обеспечивается не только за счет воздушной прослойки. В этих же целях, на стену крепятся листы минераловаты, которые обеспечивают эффективный показатель теплосбережения и сам по себе решает ряд некоторых проблем.
Облицовка фасада может выполнятся из различного материала, в зависимости от требований заказчика и архитектурных особенностей здания. Это могут быть как классические решения, так и ультрасовременные.
