Вентиляционный фасад – устройство конструкции

Крепление навесных панелей к каркасу

Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита. В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву. Но для крепления винилового сайдинга лучше применить шурупы с пресс-шайбой. Это обеспечит надежность фасадной конструкции.

Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.

Облицовка вентилируемого фасада

В качестве облицовки на вентилируемом фасаде могут быть практически любые материалы, ограничением может стать только низкая несущая способность основания. В таком случае допустимы только легкие материалы. Вентфсад обычно облицовывают:

сайдингом – виниловым, акриловым, металлическим, фиброцементным, цокольными панелями из перечисленных групп;
плитами – преимущественно ОСП и ЦСП с расшивкой декоративными элементами под фахверк или с дальнейшей облицовкой гибкой фасадной плиткой или гибким кирпичом;
плиткой – чаще бетонной, с интегрированными крепежными элементами для фиксации на подсистему;
керамогранитом – на подсистему и кляммеры;
деревом – вагонкой, планкеном, термодревесиной, обрезной и необрезной доской, имитацией бруса и др.

Бетонная плитка, имитирующая фактуру кирпича или натурального камня, позволяет преобразить фасад из любого стенового материала. А благодаря вентиляционному зазору ее можно использовать даже по паропроницаемым ограждающим конструкциям, так как влага будет выветриваться, а не замыкаться в стене.

Полгода назад утеплил и облицевал свой дом бетонной плиткой под камень, на углах фактура колотого камня. Высолов нет, не дребезжит, не отваливается. Обрешетка деревянная.

Монтаж вентилируемых фасадов

Установку вент фасадов проводят в несколько этапов. Изначально поверхность очищают от старых покрытий: облупившийся краски, сильной грязи. Проводят антибактерицидную пропитку (для дерева), если это потребуется. После чего приступают к монтажу всей конструкции.

Крепление каркаса

Металлический каркас устанавливают двумя методами:

Без обрешетки. Специальные крепежные подвесы устанавливают прямо на стену. Позже через них проденут утеплитель.
С деревянной обрешеткой. Изначально на стены монтируют деревянную обрешетку. Ее устанавливают параллельно земле, с интервалом в 49 см. Такой интервал позволяет устанавливать плиты минеральной ваты внатяжку, с минимальным закреплением.

Обрешетку лучше всего делать из 5 см бруска. Вместе с 50 мм матом утеплителя он образует ровную поверхность. Подвесы устанавливают через каждые 2-а бруска, если конструкция вентфасада не превышает высоту в 1 этаж. Для 2 и более этажей лучше устанавливать подвесы на каждый брусок.

Интересно! Деревянные бруски можно сделать из пятидесятой доски. Это дешевле, чем покупать нарезной пиломатериал.

Подсистема для вентилируемых фасадов

Подсистема, она же каркас – это скелет из перпендикулярно установленных профилей. Их крепят за подвесы. Обычно используют потолочный профиль размерностью 60x27x3000 мм. Его ставят с разным шагом:

Для легких отделочных материалов (виниловый сайдинг, декоративная доска) – от 60 до 80 см между направляющими.
Для тяжелых отделочных материалов (металлический сайдинг, профлист) – от 40 до 50 см.

В некоторых случаях требуется установка дополнительных элементов профиля для обхода окон и дверей. В нижней и верхней части допускается скрепление всех направляющих при помощи нескольких перемычек. Металл выставляют по строительному уровню. Обычно выбивают две крайние направляющие, с противоположных сторон стены. После чего натягивают 2-3 бечевки на разных уровнях высоты. По ним выставляют остальные профиля.

Утеплитель для вентилируемых фасадов

Минеральную вату, плиты пенополистирола или пенопласта устанавливают между брусками обрешетки. Маты плотно держатся в обрешетке за счет чуть большего размера. Дополнительно их закрепляют при помощи специальных пластиковых дюбелей (пластиковых шайб). Монтаж с обрешеткой занимает меньше времени, так как мастерам не приходится прорезать маты на каждый подвес.

Внимание! Минеральную вату лучше устанавливать в сухую погоду или сразу перетягивать гидрозащитой. В противном случае утеплитель может намокнуть (а высушить его практически нереально)

Тогда он потеряет все свои свойства.

Мембрана для вентилируемых фасадов

Мембрану поставляют в рулонах. Она напоминает синтетическую белую ткань с двумя сторонами: глянцевой и шершавой. Рулон раскатывают лентами, в размер стены. Первую полосу крепят таким образом, чтобы с нижней части оставалось порядка 10 см, которые полностью закроют мат утепления.

Ткань прикрепляют к деревянной обрешетке с помощью мебельного степлера через каждые 20-30 см. Следующую ленту закрепляют поверх первой, внахлест. Минимальная величина нахлеста – 15 см

Важно соблюдать правила монтажа мембраны. Шероховатая поверхность монтируется к утеплителю, глянцевая – к вентзазору

Воздушный зазор в вентилируемых фасадах

Минимальное расстояние вентиляционного зазора должно составлять от 20 до 50 см. Это рекомендуемая величина. На Западе данный показатель еще больше. Вентиляционный зазор задают, в том числе, при помощи металлопрофиля.

Стенка каркаса имеет толщину 3 см. Однако не стоит ставить подсистему вплотную к утеплителю. Воздух должен свободно перемещаться во внутренней части конструкции. Как в вертикальном плоскости, так и по всей внутренней поверхности утеплителя.

Декоративная облицовка вентилируемых фасадов

Существует много вариантов отделки. Остановимся на самом распространенном материале в России – сайдинге. Для него нужно соблюдать ряд рекомендаций:

Очень точно выставить нижнюю направляющую планку. Она задает общую геометрию всей стены.
Планки сайдинга прикручивать не намертво. Оставлять полтора оборота для свободного перемещения материала. Летом сайдинг расширяется. Он начинает немного перемещаться. Если планку сильно зажать, она может выскочить из замка или поломаться.
Лучше всего выгонять стены венцами, чтобы стороны сошлись по углам.
Соблюдайте температурный режим. При температуре ниже -20 С° планки сайдинга могут просто лопнуть на морозе.

Подобных правил и нюансов достаточно много для каждого типа отделки. Соблюдайте все требования, которые дает завод изготовитель.

Типы вентилируемых фасадов

Как таковая классификация фасадов данного типа отсутствует. В основу выбора ложится облицовка, а точнее, материал для отделки. Здесь огромное разнообразие предложений, из которых надо выбирать не только с учетом цены и простоты возведения, но и с учетом внешнего вида само здания и окружающих его построек. То есть, архитектурное наполнение объекта должно играть немаловажную роль.

В частном домостроении, когда дома сооружаются из легких материалов, большое значение будет играть вес самой облицовки. Вот почему чаще всего в качестве облицовки используют всевозможные сайдинги из винила, металла. Особой популярностью сегодня пользуется блок-хауз, имитирующий бревна.

Керамогранит

Не стоит забывать, что вентилируемый фасад – это в первую очередь облицовка. Поэтому прочные и красивые материалы – основа выбора. И здесь не последнее место занимает именно керамогранит. Правда, есть у этого плиточного материала один недостаток – большой удельный вес. Но, как показывает практика, это не оттолкнуло потребителей, и керамогранит в облицовке вентилируемых фасадов используется очень часто. Это касается и частного домостроения, и зданий общественного назначения.

Композитные панели

Эта разновидность облицовки в основном используется в фасадах для общественных и промышленных зданий. Это чисто урбанистический вид оформления, потому что композитные панели – это два листа алюминиевого сплава толщиною 0,5 мм, между которыми уложен (залит) полимерный состав, чаще полиэтилен. Отсюда и небольшой их удельный вес.

При этом декоративность панелей создается путем нанесения на лицевую сторону полимерного слоя (полиэстер или PVDF). Отсюда и огромное разнообразие цветового дизайна. Задняя сторона покрывается защитным составом от воздействия влаги.

Натуральный камень

Применяют этот материал часто, потому что это не только высокая прочность и эксклюзивный вид, это возможность показать свое социальное положение. Ведь каменная отделка стоит недешево. И это не единственный минус. Каменные плитки даже при самой минимальной толщине весят много. А значит, под такой фасад нужна прочная и надежная основа. Ее изготавливают по специальным расчетам с учетом плотности камня и размеров фасадной стены. Обычно каркас собирается из металлического профиля, где учитывается частое крепление элементов к стене дома.

Другие виды облицовки

Список достаточно большой.

Искусственный камень. Это дешевая (намного) альтернатива камню природному. При этом необходимо отметить, что оба варианта по внешнему виду друг от друга практически не отличаются.
Фиброцементные плиты. По сути, это цементный раствор, сформированный под плитку. В его состав вносятся волокнистые материалы, за счет чего плиты становятся упругими, прочными, теплостойкими и морозоустойчивыми. А для фасадов зданий это наиважнейшие показатели. Единственный кажущийся недостаток – это крепеж с внешней стороны, других вариантов нет. Но это не снижает эстетичный вид облицовки.
Металлокассеты. По сути, это листы оцинкованного железа, покрытого полимерным слоем. Их формируют в виде кассет со скругленными торцами.
Ламинатные панели высокого давления. Это обычный ламинат, изготовленный по специальной технологии, который прекрасно справляется с внешними факторами. Его толщина доходит до 25 мм. Этот материал используется не только в качестве облицовки вентилируемых фасадов, нередко его используют для подшивки потолков.
СИП-панели.
Стекло с армированием.

Навесной вентфасад – что это?

Само понятие навесного фасада возникло в Германии во второй половине прошлого века.

Едва появившись на территории бывшего СССР около 15 лет назад, эта система сразу завоевала популярность.

Вентиляция фасада обеспечивает «дыхание» стен и улучшает микроклимат внутри помещений

Навесной вентилируемый фасад являет собой новейшую технологию выполнения фасада, своеобразную систему, состоящую из наружного экрана облицовки, подсистемы и утеплителя. Подсистема включает в себя стальной, алюминиевый или деревянный каркас, прикрепленный к монолитному перекрытию или к несущему слою стены. Между наружным экраном и основной стеной образуется зазор, обеспечивающий свободную циркуляцию воздуха внутри фасада, что необходимо для того, чтобы убирать влагу и конденсат со стен и конструкций. Для дополнительного утепления стен здания между стеной и облицовкой может быть установлен теплоизоляционный слой. Он крепится вплотную к стене так, чтобы зазор для циркуляции воздуха оставался между утеплителем и наружным экраном.

Как правило, облицовочные материалы, утеплитель и подконструкцию производят разные фирмы, хотя очень часто они тесно сотрудничают между собой, рекомендуя заказчикам материалы, выпускаемые их партнерами или даже организуя у них закупку комплектующих.

Каркас (подсистема) – «скелет» фасада, исполняет несущую функцию. Должен быть прочным и коррозийностойким

Помимо основных составляющих системы НВФ есть еще и вспомогательные элементы.

К ним относятся:

влагостойкие ветрозащитные мембраны, которые крепятся между облицовкой и профилем подконструкции;
уголки, декоративные вставки, закрывающие зазоры между облицовочными панелями и торцы;
перфорированные металлоконструкции для обеспечения вентиляции вверху и снизу фасадной стены;
детали крепежа (гребенки, дюбели, салазки, кляммеры, опорные и несущие кронштейны и т. д.);
откосы для дверей и окон, отливы, парапеты, декоративные детали.

Слой утеплителя предотвращает перегрев здания летом и потерю тепла зимой

Подконструкция может крепиться непосредственно на несущую стену или на самонесущую (если стена состоит из утеплителя и каркаса). В зависимости от материала, из которого выполнены стены, выбирается материал и для подконструкции.

Применение вентфасадов распространено не только в сфере строительства новых сооружений, но также в реконструкции старых зданий. Система вентфасада позволяет не только эстетически преобразить здание современными отделочными материалами, но и защитить стены от разрушающих воздействий окружающей среды.

Монтаж системы НВФ

Монтаж навесного вентфасада – это очень ответственная работа, требующая тщательной подготовки. Вначале производится замер поверхности наружных стен, подбираются материалы и только после этого составляется проект. По составленному проекту делается соответствующая разметка. Можно ознакомиться с материалом о навесных вентилируемых фасадах.

Подсистема фасада (каркас) из оцинкованной стали способна выдерживать значительные нагрузки

Сам монтаж системы производится в несколько этапов:

Строго по разметке к стене крепятся кронштейны на расстоянии, соответствующем размеру облицовочных плит.
Далее производится утепление наружных стен здания. В качестве утеплительного материала чаще всего применяется минвата или базальтовые плиты. Применение пенополистирола или пенопласта встречается реже. Утеплитель может приклеиваться или крепиться к стене при помощи зонтичных дюбелей с крупными шляпками. Для максимальной плотности прилегания, часто применяются оба способа крепления. Следует помнить о том, что утеплителем должна быть покрыта вся поверхность стен, без зазоров и отслоений, так как это может привести к образованию мостиков холода. В местах соприкосновения с кронштейнами материал аккуратно прорезается, и кронштейн выводится наружу: на него потом будет крепиться обрешетка. В зависимости от выбранного утеплительного материала, очень часто возникает необходимость в его защите от попадания влаги. Некоторые утеплительные плиты выпускаются водонепроницаемыми, но стоимость их значительно превышает привычные материалы, поэтому используются они в редких случаях. Слой утеплителя покрывается влагозащитной мембраной, обеспечивающей паропроницаемость стен изнутри. Сверху и снизу пленка подворачивается под утеплительные плиты, в местах соприкосновения с кронштейнами аккуратно прорезается. Процесс монтажа влагозащитной пленки требует особо тщательного подхода, так как малейшее попадание влаги на утеплитель со временем способствует его разрушению. Если в минеральной вате накапливается влага, то утеплитель теряет свои теплозащитные качества, а после замерзания – разрушается.
Следующим этапом идет монтаж подконструкции. Для обрешетки можно использовать деревянный брус или металлический профиль. Лучше для этих целей использовать метал, так как он более долговечен. Профиль крепится строго вертикально, на установленные раннее кронштейны, в строгом соответствии уровню. В зависимости от веса выбранного облицовочного материала, каркасная подсистема может иметь некоторые отличия между собой: для тяжелых плит применяется более мощный профиль и обрешетка укрепляется поперечинами, которые крепятся на расстоянии, строго соответствующем размеру плит. Если в качестве облицовки планируется использование винилового сайдинга, то для каркаса будет достаточно обычного профиля для гипсокартона. Следует учитывать, что толщина обрешетки определяет ширину воздушного зазора.
Этап облицовки начинается с установки подготовленных заранее откосов оконных и дверных проемов, затем крепятся облицовочные плиты. Монтаж плит следует начинать по направлению снизу вверх, справа налево, строго по уровню. Малейшее отклонение в конечном итоге может привести к искажению всей системы. Система крепления наружной облицовки напрямую зависит от выбранного материала. Некоторые материалы предусматривают скрытый способ крепежа при помощи заклепок, но в основном применяются специальные зажимы. Сайдинг и композиты могут крепиться специальными саморезами через материал. Но каждый облицовочный материал, как правило, имеет свою технологию монтажа на каркас, которую нарушать не стоит.

Воздушный зазор позволяет воздуху циркулировать, что предотвращает скопление конденсата

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

Подготовка поверхности стен.
Изготовление и установка каркаса под облицовку.
Укладка теплоизоляционного слоя с гидроизоляцией.
Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

Укладка тепло- и гидроизоляции

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов. Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Достоинства вентфасада

обеспечение воздушной прослойки между облицовкой и наружной поверхностью стены;
снижение теплопотерь;
удаление конденсата через дренажные системы без вреда для утеплительного слоя;
хорошая дополнительная шумоизоляция, выравнивание стен;
возможность скрыть видимые дефекты, неровности и изъяны поверхности стен;
легкий вес облицовочных панелей и самого каркаса под фасадную систему;
удобство монтажа и простота ухода за панелями;
отличный внешний вид, широкий выбор цветовых решений, возможность имитации любого натурального материала;
возможность создания практически любого архитектурного дизайна;
его можно мыть и не нужно красить.

Устройство вентфасада

Конструкцию фасада в некотором смысле можно сравнить с напольной или настенной укладкой материала с помощью обрешетки. Или же с навесными потолками, которые базируются на несущем каркасе для дальнейшей укладки панелей или натяжки полотна. Типовое устройство вентилируемого фасада предусматривает использование двух уровней облицовки. Первый и основной формируется изолирующим материалом. Это может быть один слой утеплителя или же несколько пластов разных изоляторов, в том числе защищающих от воздействий пара и воды.

Второй слой устраивается непосредственно наружной отделкой. Это внешние панели, которые выполнят и декоративную, и защитную функции. Они оберегают изоляционную основу от механического повреждения и контактов с водой. Для установки обоих слоев навесной вентилируемый фасад предусматривает установку металлических профилей, который удерживают и утеплитель, и декоративные плиты. Последние также фиксируются системой кронштейнов.

Стоимость монтажа вентилированных фасадов

Рассмотрим, как рассчитать количество материала и общую стоимость проекта вентфасада.

Пример расчета количества материала для монтажа навесного вентилируемого фасада частного дома:

Дано:

дом одноэтажный;
общая площадь 80 м.кв.;
материал строительства – пеноблок конструктивный (плотность 900 кг/м.кв.);
размеры дома 10х8 м.п.;
высота стены – 3 м.п.;
площадь окон:

Задача:

Обустройство вентиляционного фасада с заданными параметрами:

утеплитель – базальтовая вата;
толщина утеплителя – 50 мм;
облицовочный материал – металлический сайдинг.

Расчет:

рассчитываем площадь поверхности, которую нужно закрыть навесным фасадом:
общая площадь стен – площадь окон и дверей = 98 м.кв.
рассчитываем потребность в материалах:

Монтаж вентилируемых фасадов – цена за м2 стены с работой (в таблице приведены ориентировочные данные)

Вид облицовочного материала	Стоимость, руб/м.кв.
Керамогранит	2960
Фиброцементные плиты	3170
Профнастил (профлист)/td>	2530
Композитные панели	3480
Керамогранит (межэтажная система)	3030
Керамогранит (лайт)	2890

Облицовояный материал для навесного вентфасада

Типичные ошибки при монтаже вентилированного фасада

ошибки в расчетах. Вследствие которых, каркас не справляется с нагрузкой;
использование деформированных элементов;
изменение технологии устройства системы направляющих;
неразумная экономия на материале, крепежах и инструментах;
использование некачественного утеплителя;
нарушение техники безопасности.

Советы по монтажу навесного вентилируемого фасада

лучше доверить расчет и проектирование системы профессионалам, т.к. без опыта установить своими руками трудно;
проверяйте качество дюбелей до начала работы;
погрешность монтажа должна находиться в допустимых пределах;
установка паронитовой прокладки между стеной и кронштейном уменьшит теплопотери и позволит скомпенсировать движение системы в период эксплуатации;
монтаж вентфасада относится к сложным работам, поэтому для их выполнения целесообразно привлекать серьезные компании, имеющие авторитет на строительном рынке.

Правильно установленный и смонтированный вентилированный фасад – повысит энергоэффективность дома и улучшит его внешний облик (экстерьер).

Задача деревянных вентфасадов

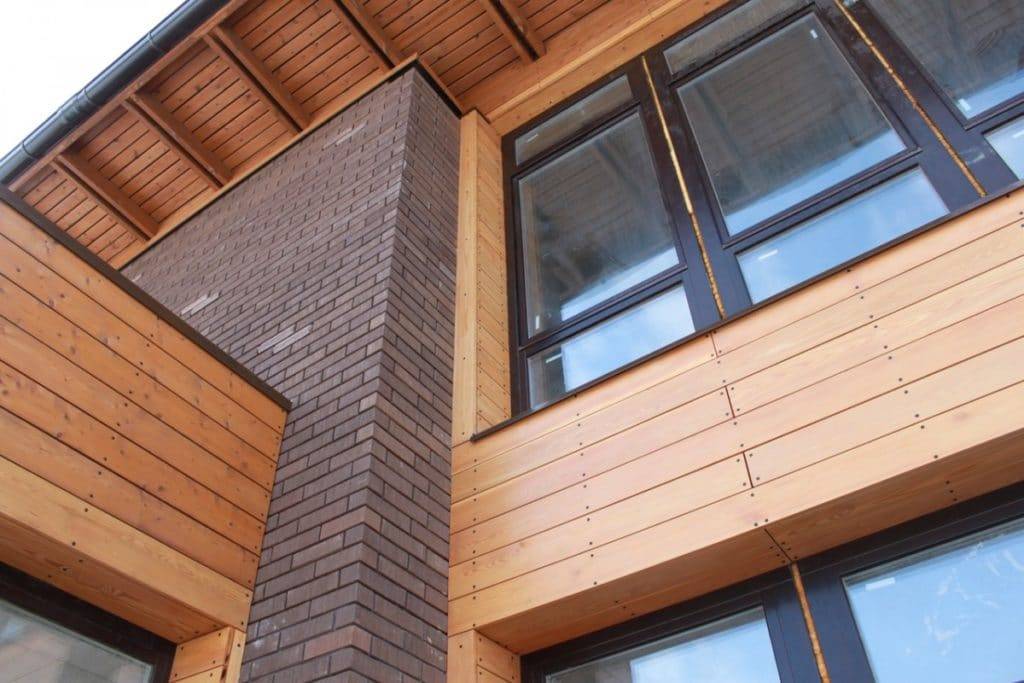

Смонтированный деревянный фасад

Вентилируемый фасад – это отделка внешних стен домов,

при которой предусмотрено присутствие под обшивкой вентиляции. Чаще всего еще используется и утепление. Он нужен для отвода пара из дома, а также может сооружаться в облегченном и полном варианте.

Главных задач у полноценной вентилируемой конструкции две. Одна заключается в создании для вентиляции воздушного зазора. Вторая – чтобы здание приобрело отличные теплоизоляционные характеристики. Такого рода конструкция состоит из:

каркаса из металла;
слоя утеплителя;
гидроизоляционной защитной пленки;
облицовочного материала.

Правильно и качественно сделанные деревянные вентфасады помогают сэкономить на расходах, зимой на отоплении и летом на электричестве, которое потребляет кондиционер. Такую конструкцию используют в местах, в которых холодных дней в году намного больше, нежели теплых.

Упрощенная либо облегченная система вентиляции состоит из каркаса и облицовочного слоя. Благодаря данному устройству циркулирует воздух, и внешние стены защищены от влияний внешней среды. При соблюдении методики монтажа сделать вентфасад нетрудно.

Устройство вентфасада – виды навесных фасадных систем

Схема монтажа вентилируемых фасадов без утепления Вентфасад без утепления Теплоизоляционные материалы отсутствуют или между утеплителем и отделочным материалом нет вентиляционного зазора.

В последнем случае стена утеплена, но нельзя вести речь об устройстве именно вентилируемого фасада.

Схема монтажа вентилируемых фасадов с утеплением Вентфасад с утеплением

Утепленный вентилируемый фасад должен отвечать таким условиям:

– присутствует паропроницаемый утеплитель (паропроницаемость – > 0,1-0,3 мг/(м*ч*Па)); – утеплитель закрыт пленкой (паропроницаемость – >800 г/м.кв. за сутки); – обустроен вентиляционный зазор (размер – 40-60 мм).

Облицованная стена не может быть отнесена к вентилируемым фасадам если:

присутствует зазор между стеной и утеплителем;
при использовании теплоизоляционного материала с низкой паропроницаемостью (< 0,1 мг/(м*ч*Па));
используется утеплитель с заданными показателями пропускания пара (0,1-0,3 мг/(м*ч*Па)), но он закрыт пленкой с низкой паропропускной способностью (<800 г/м.кв. за сутки);
отсутствует вентиляционный зазор, при соблюдении требований по паропускаемости у теплоизоляционного материала и пленки.

В перечисленных случаях используют другие способы облицовки фасада.

Расчет материалов для облицовки фасада

Для расчета количества и размеров металлокассет требуется создание проекта облицовки фасада. Эту услугу предлагают все производители и магазины, торгующие отделочными материалами. Если нет возможности обратиться к специалисту, можно сделать самостоятельный расчет на основании предложенной инструкции.

Для расчета облицовки можно использовать простейшие формулы

Шаг 1. С помощью рулетки замеряют длину и высоту стен, оконных и дверных проемов. Замеряют расстояния между углами стены и расположенными на ней проемами, между проемами. Записывают полученные значения.

Шаг 2. Вычисляют площадь стен, оконных и дверных проемов, умножив их длину на ширину. Записывают полученные значения.

Шаг 3. Из площади каждой стены вычитают площадь проемов, которые на ней расположены. В итоге должны получиться 4 цифры, которые нужно сложить, чтобы получить общую площадь подлежащего обшивке пространства.

Шаг 4. На этом этапе нужно найти оптимальные значения длины и ширины металлокассет. Расчет осуществляют на основании того, что на стены должны быть установлены цельные панели, без подрезки

Важно учесть ширину полок углового профиля. В случае необходимости для закрытия зазоров можно использовать расшивочные металлические стойки

Нормативы расхода материалов при сооружении вентилируемого фасада из металлокассет

Для того чтобы упростить расчет количества материалов, рекомендуется заранее узнать размеры металлокассет и доборных элементов, которые можно купить в данном населенном пункте.

Составление схемы подсистемы

На основании полученных на предыдущем этапе вычислений, составляют схему несущего каркаса. На ней должны быть указаны точки крепления к стене кронштейнов. Учитывают, что в каждой металлокассете имеются соответствующие отверстия для фиксации к подсистеме. В составлении схемы ориентируются на расстояние между этими отверстиями.

Важно учесть и тип металлокассеты. Если используется панель с открытым креплением, полочки рядом стоящих изделий будут накладываться друг на друга

Расстояние между профилями горизонтальной обрешетки определяют, исходя из высоты (длины) металлокассеты.

Каркас под металлокассеты

Пример

Расстояние между отверстиями на полочках металлокассеты 53 см. Длина стены от угла до угла 9 м 60 см. Вдоль горизонтальной линии должны быть установлены 18 панелей. Умножаем 53 см на 18, получаем 954 см. Вычитаем из 960 см (длина стены) 954 см (общая длина панелей), получаем 6 см.

Этот зазор будет закрыт угловыми профилями, ширина полок которого 5 см. Поскольку нам нужно закрыть всего 6 см, а суммарная ширина полок углового профиля, установленного на обоих углах дома, составляет 10 см, угловой профиль зайдет на места крепления металлокасет. Таким образом будет достигнута требуемая целостность конструкции.

Длина каждой металлокассеты 535 см. Расстояние между отверстиями в полочках 530 см. Высота стены от цоколя до кровли 310 см. По вертикали должны быть установлены 6 металлокассет, общая длина которых составит 318 см. Лишние 8 см необходимо будет отрезать и закрыть срез финишной планкой.
