Вентилируемые фасады под штукатурку: навесные системы

Структура использования вентилируемых фасадов

Остановимся несколько подробнее на структуре использования навесных систем на зданиях разного типа. Рассчитать эти показатели на основе данных от производителей подконструкций оказалось затруднительно. Поэтому для получения более точной оценки использовались данные от максимально возможного количества игроков рынка, в том числе компаний, производящих облицовочные панели, монтажных и строительных организаций, устанавливавших системы утепления.
Около 40% площади утепленных фасадов относились к зданиям коммерческой направленности (бизнес-центры, торговые и развлекательные центры, магазины, спортивные комплексы, гостиницы и др.). Чуть меньший объем навесных фасадов был установлен при строительстве многоэтажных жилых домов (30%). Заметный объем был установлен на промышленных зданиях и объектах социального значения (учреждения здравоохранения и образования). При реконструкции жилого фонда системы навесных фасадов устанавливают достаточно редко. Также не очень популярны навесные системы у частных заказчиков при строительстве загородных домов и коттеджей.
В Москве несколько выше доля утепления жилых домов и коммерческих объектов. Доля утепления промышленных зданий и госучреждений ниже, чем в целом по стране.

В С.-Петербурге, наоборот, доля новостроек с установленной навесной системой теплоизоляции заметно ниже (на таких объектах больше популярны штукатурные системы). Большие объемы утепления пришлись на коммерческие и промышленные объекты.
В заключение обзора рынка навесных фасадов рассмотрим соотношение различных облицовочных материалов на фасадах.
Исходя из данных об объемах выпуска и использования этих материалов в системах навесных фасадов, мы получаем следующую картину. Около 31% площади установленных навесных систем были облицованы волокнисто-цементными и фиброцементными плитами. Примерно такой же объем облицовки пришелся на керамогранит (32%). На композитные панели и металлокассеты приходятся несколько меньшие площади утепленных фасадов (соответственно 20% и 13%).

Полезные советы по монтажу вентилируемых фасадов

Даже изучив все необходимые инструкции, никто не застрахован от совершения некоторых ошибок. Поэтому предлагаем ознакомиться с некоторыми советами от знающих мастеров:

Перед тем как начинать работу по самостоятельному монтажу вентилируемого фасада, необходимо составить хотя бы непрофессиональный проект. Это позволит рассчитать потребность в материалах и делать все поэтапно с контролем качества выполненной работы.
При выборе крепежных элементов, нужно проводить их испытание на конкретной поверхности. Это позволит избежать приобретения некачественного крепежа.
Не стоит устраивать вентилируемый фасад на стенах, которые выполнены из пустотелых материалов: кирпич или пеноблоки. Это может привести к их разрушению при вбивании дюбелей, а также к проникновению холода внутрь стен.
Теплоизоляции монтироваться должна в соответствии с прилагаемой инструкцией. Шов между плитами должен изменяться по вертикали.
Установка кронштейнов должна быть очень точной и качественной. Отклонение от уровня всего в половину сантиметра может привести к серьезным неровностям поверхности.
Под каждый кронштейн необходимо устанавливать паронитовую прокладку, которая защищает от потерь тепла в помещении. Кроме того, она позволяет компенсировать деформационное движение системы с течением времени.

Соорудить вентилируемый фасад своими руками не так уж и сложно

Главное при этом соблюдать все нормы и строительные правила, принимать во внимание, а не отмахиваться от советов профессионалов и делать все аккуратно, выверяя каждый свой шаг. В этом случае результат будет радовать вас и ваших родных долгое время

Правильно смонтированный вентилируемый фасад улучшит облик вашего дома, создаст в нем тепло и уют, а также поднимет вашу самооценку до справедливого уровня.

Утеплители для вентилируемого фасада

Чаще всего для утепления используют несколько типов строительного материала. Каждый из них имеет свои плюсы и минусы, одни подходят для системы вентилируемого фасада, другие нет. Также они различаются в цене.

Пенополистирол

Разновидность пенопласта. В отличие от своего собрата, пенополистирол обладает большим коэффициентом теплоемкости. Он практически не горит, не крошится и способен выдерживать незначительное механическое воздействие. Он не боится влаги, сырости, на нем практически не разводится плесень.

Пенополистирол представляет собой белые или цветные плиты вспененного теплоизолятора. Он не выпускает тепло, но и не дышит. Данный теплоизолятор чаще всего используют для отделки нежилых помещений, цокольных этажей. Его можно применять в отделке стен жилых построек, если внутри дома установлена хорошая вентиляция.

Пенопласт

Простой в использовании, недорогой. Пенопласт также хорошо держит тепло. Ячеистые гранулы много больше, чем в пенополистирола. Их меньше, поэтому пенопласт чуть хуже держит тепло. Он легко поддается физическому воздействию, крошится и ломается на части. Он устойчив к влаге, образованию плесени.

Пенопласт поставляют в виде белых плит. Он неплохо держит тепло, но не пропускает воздух. Пенопласт горюч. Его используют для утепления стен в домах, где установлена внутренняя вентиляция.

Пенополиуретан

Здесь различают две группы теплоизоляторов: твердые и эластичные. Для утепления вентфасадов используют пенополиуретаны из первой группы. Обычно данный теплоизолятор наносят методом напыления, в виде густой пены. Спустя небольшое время пена расширяется и отвердевает. Материл герметичен, он не пропускает влагу, в нем нет мостиков холода.

Пенополиуретан – это газонаполненная пластмасса, которая вступает в химическую реакцию с воздухом. Частный пример пенополиуретана – монтажная пена. При отделке стен используют промышленные распылители. Он не требует дополнительного крепежа, так как сам прилипает к поверхности стены.

Минераловатные плиты и ветрозащитная мембрана

Один из самых распространённых материалов для утепления. Минеральная вата состоит из минерального компонента и синтетической основы. Различают три вида материла: стекловолокно, каменная вата и шлаковое волокно. Плиты устойчивы к огню, они хорошо сохраняют тепло, легко пропускают воздух и пар. Минеральная вата легко режется.

Этим теплоизолятором можно забивать щели и отверстия, что сложно сделать, например, при использовании пенопласта или пенополистирола. Плиты боятся влаги. Если минвата напитывает воду, теплоемкость ее падает более чем на 50%. Поэтому минераловатные плиты используют в сочетании с ветрозащитной мембраной.

Популярные производители ветрозащитной пленки:

TEND
Изолтекс-НГ или Изолтекс-Фас
TECTOTHEN TOP 2000
FIBROTEK MASTER 90 или FIBROTEK SILVER
TYVEK

Ветрозащитная мембрана выполняет две функции. Во-первых, она переносит точку росы с поверхности утеплителя на собственную внешнюю сторону. Во-вторых, она служит дополнительной защитой и поддержкой для минеральной ваты. Материал поставляют в рулонах.

Внимание! При монтаже минеральных плит лучше работать в перчатках и респираторе. Этот теплоизолятор колется и опасен для органов дыхания

После работы может появиться раздражение на руках.

Какие еще теплоизоляции могут применяться

Альтернативный вариант долговечного и экологичного утеплителя — это газобетоны низкой плотности 120-150 кг/м3. Этот утеплитель паропроницаемый, не горюч, срок его службы в нормальных условиях эксплуатации от 100 лет. А коэффициент теплопроводности лучше чем у минеральной ваты и составляет λ = 0.04 В/мК.

Металлические фасадные кассеты что это такое

В последнее время большую популярность, как разновидность вентилируемых облицовок для фасадов зданий, завоевывают фасадные кассеты или как их еще называют – металлокассеты.

Касеты фасадные представляют собой прямоугольные или квадратные металлические конструкции из листовой стали с загнутыми по бокам краями в форме тонкой коробки.

Крепятся к фасаду посредством заклепок или саморезов. Изготовленные из листовой оцинкованной стали, кассетные фасады находят широкое применение при монтаже навесных конструкций, предназначенных для различных типов сооружений.

Кассетный фасад – характеристики материала

Востребованность фасадных кассет объясняется высокими параметрами материала:

отличное качество
оптимальный размерный ряд
разнообразие крепежных деталей
постоянство параметров каждой кассеты
возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

После реставрации объектов с использованием этого покрытия возрастает их реализационная стоимость. Внешний вид обновленного здания заметно выигрывает.

Размеры фасадной кассеты, имеющей точные технические расчеты, позволяют качественно и эффективно проводить монтажные работы, избегать подгонки при облицовке старых стен, имеющих неровности и дефекты.

Фасадные стальные кассеты, обладают разноцветным покрытием, изготовленным из современных полимерных смесей, что позволяет воплощать смелые дизайнерские проекты.

К преимуществам фасадной облицовки можно отнести и высокую антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Изготовление фасадных кассет происходит в производственных условиях с применением высоких технологий (по принципу закрытого цикла) и импортного современного оборудования. Если в двух словах, то производство представляет собой штамповку стального листа, имеющего толщину 0,5-1,5 мм. В результате получаются профилированные коробочные формы. Контроль качества происходит после каждой операции.

Монтаж фасадных кассет – технология крепежа

На практике доказано, что фасад из металлокассет отличается целостностью комплектующих частей и предполагает прекрасную облицовку поверхности всего здания. Разнообразны и детали крепежа – от костылей, уголков и откосов до наличников, нащельников и профилей. Благодаря такому арсеналу крепежного материала получается замечательный конечный результат.

Монтаж фасадных кассет осуществляется двумя способами. Первый – это видимый крепеж, подразумевающий крепление элементов с отогнутыми боковыми поверхностями, в которых имеются отверстия. Они присоединяются к панели при помощи шляпного профиля саморезов. Это более простой способ. И второй антивандальный – это скрытый крепеж, для которого используются кассеты модернизированной конструкции (как правило, используют для наружной облицовки фасада дома).

Фасадные кассеты – бесшовный скрытый крепеж

Принцип бесшовного скрытого крепежа заключается в том, что наружная поверхность отогнута вверху металлокассеты и имеет специальную кромку, предназначенную для сцепки с ниже идущей фасадной кассетой.

Первый ряд берет начало с левого нижнего угла посредством зацепления низа каждой кассеты за первоначальную рейку. Крепление происходит через край верхних отверстий. Последующие ряды прикрепляются низом к верху ряда, стоящего перед ним и т.п. Таким образом, при помощи этого набора элементов выполняется скрытый монтаж различных поверхностей.

Фасадные металлокассеты представляют собой вентилируемое навесное сооружение, имеющее слои крепежных профилей, расположенных горизонтально, которые кронштейнами устанавливаются на основной стене.

Изоляция, содержащая минеральную вату, служит прослойкой между ними. Минвату покрывает слой мембраны, предохраняющей от проникновения влаги и ветров. Этот «бутерброд» закрепляет тарельчатый дюбель.

К профилю Г-образной формы прикрепляется шляпный профиль, высота которого образует расстояние, обеспечивающее вентиляцию внутри кассеты.

Особенности монтажа пенопласта

Если нет других вариантов при выборе утеплителя или потребитель все же склоняется к легкому и закрытоячеистому материалу, будет полезно знать правила установки пенопластовых плит при создании вентилируемого фасада. Первостепенно хорошая новость — не потребуется обрешетка, а сами плиты можно приделывать на клей, предварительно очистив поверхность от загрязнений. Создание каркаса имеет место лишь при использовании плит пенополистирола.

Стыки между плитами служат местом вбивания дюбелей с широкими шляпками, фиксирующих вспененный утеплитель. Кстати, плиты не должны крепиться плотно друг к другу — правильнее оставить небольшой зазор меж ними, поскольку ППС, ППУ и пенопласт имеют высокий коэффициент температурного расширения (при нагревании материал немного увеличится по объему).

Система элементов конструкции НВФ

Система элементов включает в себя:

Термо-прокладка под кронштейн.
Кронштейн нужного выноса.
Вертикальный базовый профиль.
Иногда и вспомогательный горизонтальный профиль ( с оцинкованных системах).
Крепежный элемент.

Термомост служит изолятором стены от воздействия холода, передаваемого кронштейном. Стоит недорого, служит долго.

Кронштейн может быть разного выноса. Вынос – это не высота пятки кронштейна. Вынос – это расстояние от пятки кронштейна по направлению к облицовке. В алюминиевых системах максимальный монолитный кронштейн бывает с выносом 240 мм. Этим диаметром ограничивается возможность изготовления матрицы в экструдер – пресс. Поэтому, если необходим больший вынос, то используется удлинитель. Как правило, существует два вида удлинителя. Те, что удлиняют на 80 мм, и те, что удлиняют на 120 мм. То есть максимальный вынос кронштейна с облицовкой может быть 240 мм+120 мм = 360 мм. Если нужно вынести облицовку еще дальше от стены, например, спрятать кондиционеры под фасад, то можно либо наращивать кронштейны профилями на вынос до 500 мм, либо монтировать металлическую конструкцию, а уже к ней крепить систему фасада.

К кронштейнам крепят вертикальный профиль, к которому через подходящий для используемой облицовки крепежный элемент устанавливают облицовочную плиту.

Вентфасады довольно безопасная конструкция, многие производители прошли испытания на сейсмичность. И имеют разрешение на применение в сейсмических районах до 9 баллов. О возможности применения в районах с повышенной сейсмичностью говориться в Техническом свидетельстве.

Срок службы вентилируемых фасадов зависит от типа под-облицовочной конструкции – каркаса.

Испытания на срок службы в средне и слабо- агрессивных средах проводятся в московском институте металлов – МИСИС. Они же выдают заключение о коррозионной устойчивости. Это связанные понятие, одно из другого вытекает. Производители сейчас имеют самые разнообразные данные относительно срока службы. Но в целом объективной остается следующая классификация сроков:

Для систем фасадов из нержавеющей стали – 50 лет;
Для алюминиевых конструкций – 50 лет, но появляется расслаивающая коррозия;
Для оцинкованных крашеных конструкций – 25- 35 лет (покраска будет иметь значение);
Для оцинкованных некрашеных конструкций – 7- 15 лет.

Таким образом, мы понимаем, что срок службы конструкций НВФ настолько долог, что не каждое здание будет стоять до этого срока. Наверняка будут производиться ремонтные работы, реконструкции, все это позволяет быть уверенными в новой технологии.

Вентфасад на деревянном каркасе

Вентилируемый фасад на деревянном каркасе – эффективный метод утепления и увеличения внешней привлекательности малоэтажных частных домов. Особенно этот вид вентилируемого фасада подходит для деревянных домов и легких материалов навесного фасада – сайдинга, планкена, блокхауса или хаус бруса. Крепление облицовки на древесину делает этот способ экономичным и доступным для самостоятельного выполнения.

Разработаны два способа монтажа – с утеплением в один слой и с утеплением в два слоя. Однослойное утепление выполняют при расчетной толщине теплоизолятора 50-80 мм, когда одна плита может обеспечить требуемую толщину.

При большей толщине утеплителя, когда используется две плиты, логичнее применить двуслойный способ.

Выбор типа утеплителя под штукатурку

Перед тем как штукатурить поверхность, необходимо выбрать подходящий утеплитель. В перечне востребованных — минеральная вата и пенополистирол. Материал выбирается с учетом цены, утепляющих характеристик, долговечности.

При подборе изделия учитывается вид наружной стены:

ограждения с низкой теплопроводностью (из газосиликатных блоков, газобетона) утепляются минватой;
для поверхностей пористых (из древесины, керамзитобетона, шлакоблока крупнозернистого) применяется изоляция, пропускающая воздух (стекловолокна, дополненные гидрофобными пропитками);
стены с кирпичной кладкой, из бетона утепляют с использованием вспененных полимерных составов.

Пенополистирол

Разновидность утеплителя проста в монтаже, отличается доступной стоимостью, стойкостью к повышенному уровню влажности воздуха. С помощью пенополистирола сохраняется стабильная температура в помещении, однако долговечность материала ниже, чем у минваты. Материал не имеет огнестойких характеристик, однако содержит антипирены, при возгорании способствующие самозатуханию.

Специалисты рекомендуют использовать пенополистирол для теплоизоляции фасадов из кирпича, бетона, керамзитобетона и шлакобетонных стен. Такие плиты отличаются высокой плотностью, не пропускают пар. Качественный материал — экструдированный пенополистирол, обеспечивающий эффективное утепление.

Однако необходимо учитывать, что под прямыми лучами солнца плиты разрушаются. Пенополистирол не применяют в сочетании с битумом по этой же причине.

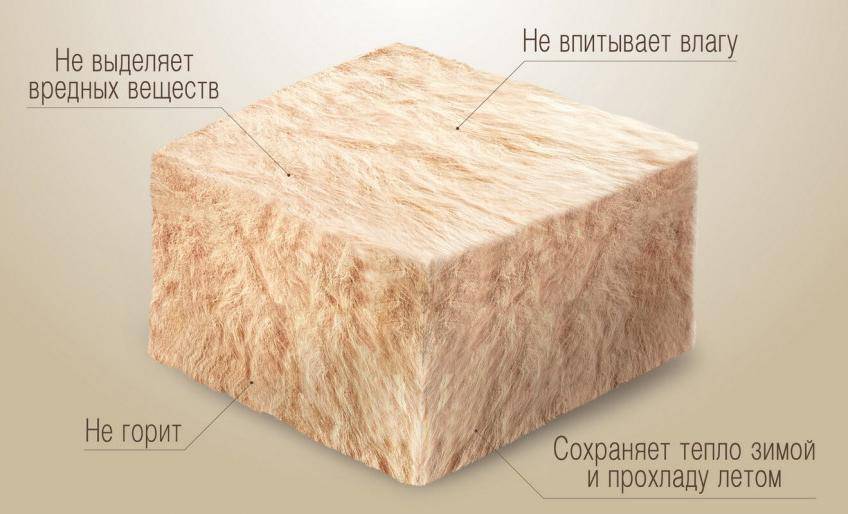

Минеральная вата

Минвата является негорючим материалом с высокой паропроницаемостью. Однако необходимо учитывать большой вес минеральной ваты при фиксации плит. Для этого потребуется использование металлической обрешетки. Наибольшей долговечностью отличаются двухслойные плиты (базальтовые либо диабазовые) с жесткой поверхностью.

Материал выпускается следующих разновидностей:

стекловата — изготавливается из расплавленного стекла;
шлаковата — производится из остатков доменного производства;
каменная вата — изготавливается посредством расплавления осадочных пород.

Минеральная вата рекомендована для утепления зданий из керамзитобетона, газосиликатных блоков, бруса, газобетона. Для утепления фасадов используется минвата в виде матов с волокнами разной структуры. Материал отличается устойчивостью к перепадам температур, нагреванию, воздействию химических веществ.

В составе утеплителя есть гидрофобные компоненты, обеспечивающие изделию защиту от повышенной влажности. Минеральная вата отличается экологичностью.

Процесс монтажа

Штукатурный фасад применяются главным образом при строительстве жилья массового спроса. Он состоит из четырех основных слоев: самой стены, клеевого, теплоизоляционного и защитно-декоративного. При монтаже штукатурного фасада на стену (это может быть как железобетонная плита, так и монолит, кирпич и прочие материалы) приклеивается и крепится при помощи дюбелей минеральная вата (утеплитель) плотностью 130-150 кг/м3, затем идет слой штукатурки, шпаклевки, и в конце фасад окрашивается.

Возводить штукатурные фасады рекомендуется только при температуре от +5ºС до +30ºС. Дело в том, что штукатурные работы — это мокрый, то есть связанный с водой, процесс, поэтому их проведение без соблюдения температурного режима сопряжено со значительными трудностями. При холодной погоде клеевой раствор, на который крепятся плиты утеплителя, высыхает неравномерно, а в условиях жаркой погоды штукатурные смеси будут растрескиваться.

Фасад дома на Гражданской улице в Москве архитектурное бюро WALL решило сделать штукатурным, с добавлением клинкера

Навесные фасады также называют вентилируемыми, так как в конструкции присутствуют прослойки воздуха, которые способствуют хорошей вентиляции. Это, в свою очередь, препятствует накоплению влаги в стенах дома и сохраняет тепло, что является одним из основных преимуществ таких фасадов. Навесной фасад состоит из трех основных слоев: стена дома, утеплитель и декоративная облицовка. Между слоями остаются небольшие воздушные зазоры. Навесные фасадные системы используются обычно в домах класса бизнес и выше. Их устройство происходит следующим образом: на стену при помощи дюбелей крепится минвата плотностью 70-90 кг/м3, затем – фасадная подсистема (в основном используется оцинкованная сталь) на кронштейнах, а следом уже облицовочный слой. Именно он определяет внешний вид здания. Монтировать такой тип облицовки можно в любое время года.

Следует добавить, что и навесной и штукатурный фасады могут возводиться как со слоем утеплителя, так и без него, в зависимости от назначения здания, особенностей систем отопления и теплосберегающих свойств стены.

Монтаж панелей своими руками

При облицовке фасада панелями под штукатурку своими руками нужно сделать следующее:

Рисунок 5. Последовательность при облицовке фасада панелями под штукатурку своими руками

Набор комплектующих для монтажных работ стандартный и включает пассатижи, отвёртку, болгарку, шуруповёрт. Каркас может быть металлическим или деревянным. Если вы выбираете дерево, позаботьтесь о его дополнительной защите от разрушения.

Направляющие для каркаса должны быть установлены на расстоянии не превышающим 60 см друг от друга. Для креплений плит толщиной до 14 мм чаще всего используются гвозди или саморезы. Их шляпки по завершению работ красят в цвет облицовки. Сами плиты накладывают с зазором в 10 мм. Его обязательно заполняют герметизирующим составом.

Если в монтаже участвуют плиты толщиной 16 мм, для достижения надежности крепления используют кляммеры. Они позволяют получить аккуратный результат и добиться того, что швы и крепления будут не видны.

ВАЖНО: Фиброцементный сайдинг экологичен, но пыль, которая образуется при его резке, представляет опасность для дыхательной системы. В связи с этим резать плиты нужно на открытом воздухе

При работах обязательно защищать лицо маской и очками, руки – перчатками.

Учебное видео по монтажу фасадных панелей.

Причины выбрать вентилируемый фасад

Лояльность к рабочей поверхности. Вентилируемую систему можно установить на любую вертикальную несущую поверхность без ее предварительной обработки (штукатурки, укрепления).
Всесезонность. Отделывать стены таким способом можно в любое время года. Конструкции вертикального крепления не теряют своих свойств и эксплуатационного потенциала под воздействием ветра, дождя, снега, града, жары и так далее.
Легкий монтаж. Процесс сборки каркаса, дальнейших утепления и отделки не сложен. Главное — соблюдать последовательность шагов и использовать стандартное количество дюбелей, анкеров на квадратный метр площади.
Возможность одновременного утепления здания. Навесные системы отделки фасадов признаны эффективным инструментом энергосбережения. Затраты на отопление помещений при наличии НВФ существенно снижаются.
Экономность. Первичные затраты на обустройство вентфасадной системы ниже финансовых вложений в исторически точную реконструкцию и окупаются длительностью срока безупречной работы.
Тепловая регуляция. Стены здания, а значит, и его внутренние помещения получают защиту от перегрева летом и промерзания зимой.
Звукоизоляция. Лабораторные исследования доказывают повышение уровня шумоизоляции строения минимум в 2 раза.
Бесплатное проветривание. Воздушная подушка каркаса вентилирует фасад и защищает его от образования плесени. В большинстве случаев облицовочная конструкция успешно заменяет собой кондиционер.
Повышение прочности стен. В силу обеспеченной защиты от влаги и гниения стены зданий получают дополнительный лимит прочности, не имея поводов разрушаться под действием сырости.
Рекордный срок службы. Среди других инструментов отделки навесные фасадные системы гарантированно сохраняются 40–50 лет без ремонта.
Простота эксплуатации и ремонта. Облицовочные системы прочны, но даже в случае повреждения элемента каркаса, замена не составит труда даже для новичка в строительной профессии.
Неприхотливость. Вентфасады легко поддаются мытью от уличной пыли, не требуют применения специальных средств для очистки — экономятся деньги на клининговых процедурах.
Безопасность и экочистота. Все составные части несущего каркаса, а также облицовочные материалы характеризуются низкой степенью горючести и высокими показателями по экологической безопасности.
Большой диапазон декоративных решений. Существуют сотни вариантов оформления внешней поверхности как старых, так и новых строений. Разнообразие отделочных панелей, плит позволяет облагораживать здания любых геометрических форм.
Широкая география применения. Ареал применения вентфасадов в Москве и других городах России: жилые кварталы, административные здания, торговые и складские помещения, бизнес-центры, промышленные цеха и ангары, развлекательные объекты и др.
